JDT - ENORM Weitmaulhaken EGO
18,10 € 19,05 € zzgl. MwSt. und Versandkosten
Artikelnummer: 0362906000

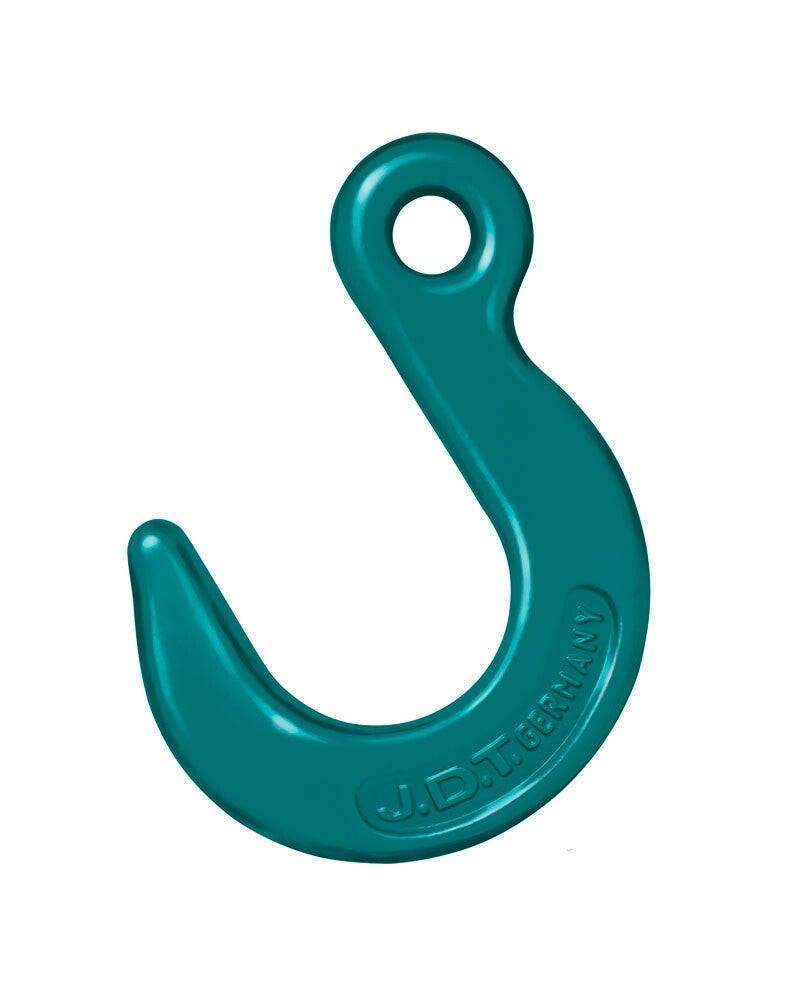

ENORM Weitmaulhaken EGO der Güteklasse 10 nach EN 1677-2 ist so konstruiert, dass der Haken bei Überlastung nicht schlagartig bricht, sondern sich das Hakenmaul sichtbar öffnet und die Last langsam aus dem Haken gleitet

ENORM Weitmaulhaken EGO - Betriebsanleitung

PDF – 969,7 KB 0 Downloads

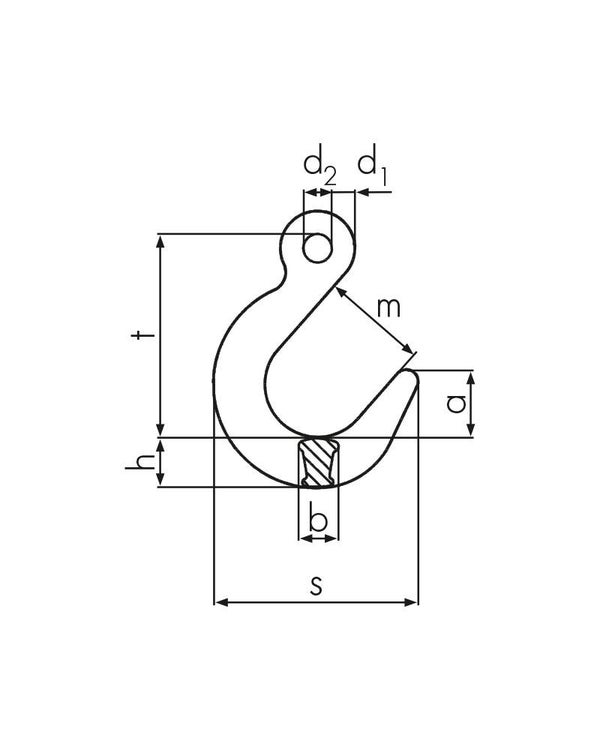

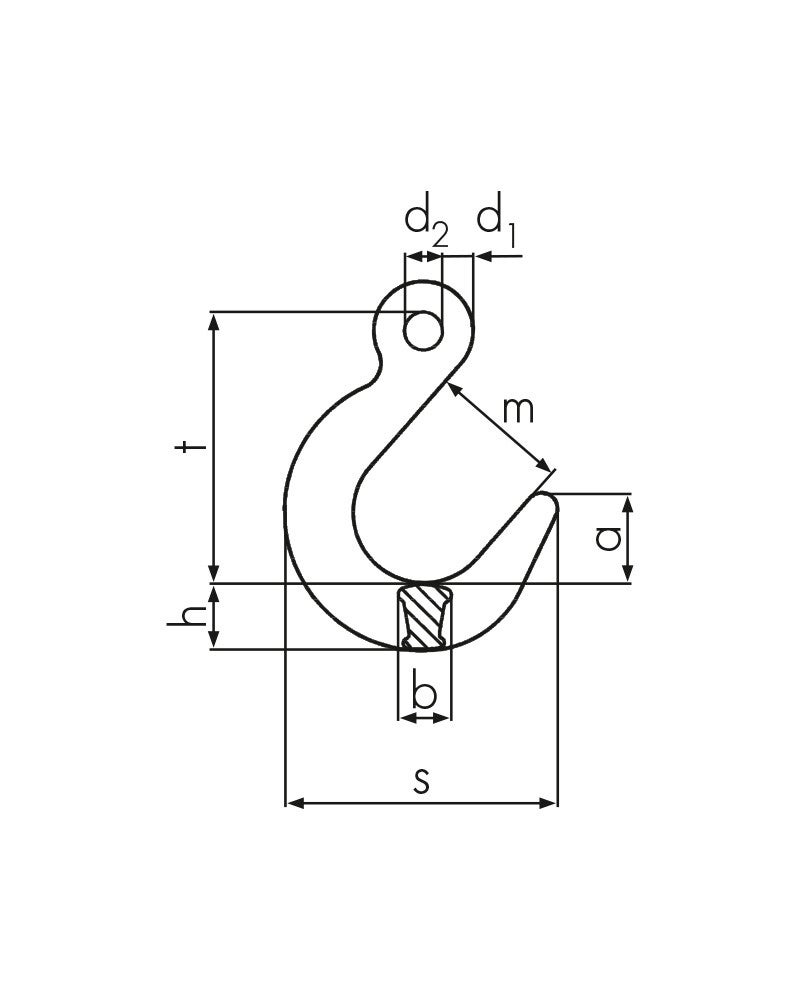

Technische Daten und Abmessungen

Bezeichnung Tragfähigkeit [t] a [mm] b [mm] d1 [mm] d2 [mm] h [mm] m [mm] s [mm] t [mm] Gewicht [kg] Artikelnummer
EGO 6 1,4 30 20 10 13 26 50 97 95 0,5 0362906000
EGO 8 2,5 40 25 12 18 32 63 120 121 1,0 0362908000
EGO 10 4,0 49 32 16 20 38 75 147 145 1,9 0362910000
EGO 13 6,7 58 39 20 25 43 87 170 175 3 0362913000
EGO 16 10,0 68 45 24 34 54 98 200 204 5,2 0362916000
EGO 18/22 19,0 83 56 32 46 65 118 254 250 10,1 0362922000

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
