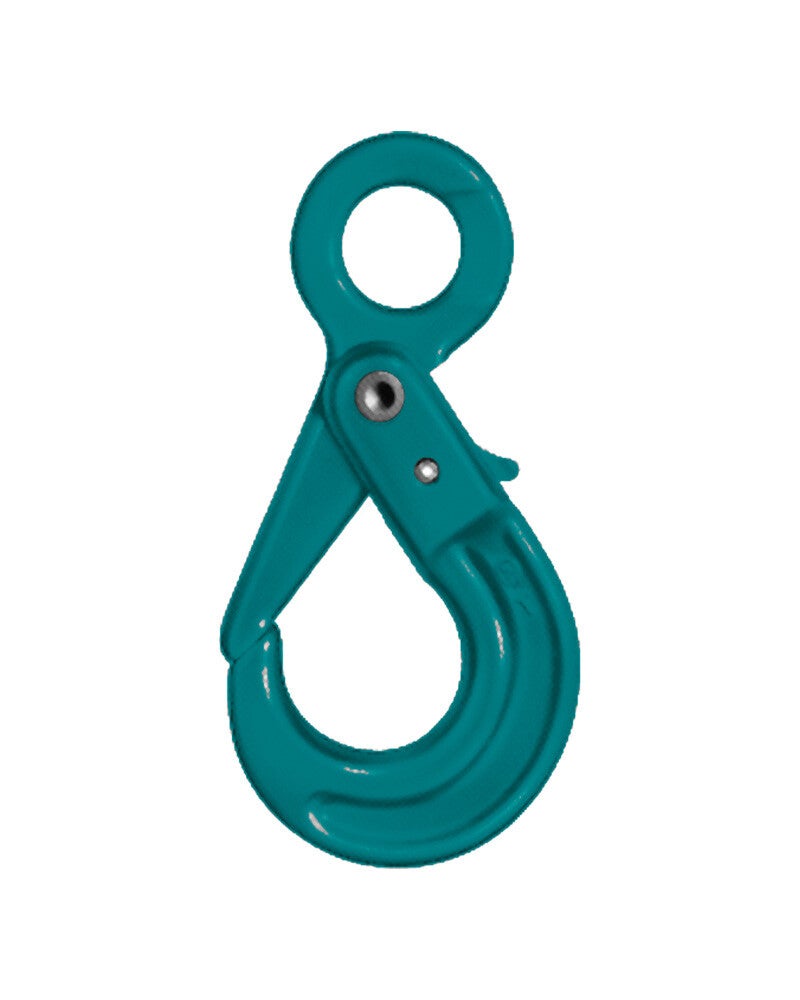

JDT - ENORM Automatik-Ösenhaken EAHO

Sale!
JDT - ENORM Automatik-Ösenhaken EAHO
38,71 € 40,75 € zzgl. MwSt. und Versandkosten
Artikelnummer: 0364206000

JDT Haken sind so konstruiert, dass bei einer überlastung der Haken nicht schlagartig bricht. Das Hakenmaul öffnet sich sichtbar und lässt die Last langsam aus dem Haken gleiten.

ENORM Automatik-Ösenhaken EAHO - Betriebsanleitung

PDF – 969,7 KB 0 Downloads

Technische Daten und Abmessungen

Bezeichnung Tragfähigkeit [t] b [mm] d [mm] d2 [mm] h [mm] m [mm] t [mm] Gewicht [kg] Artikelnummer
EAHO 6 1,4 15 10 21 31 20 110 0,45 0364206000
EAHO 8 2,5 22 11 27 42 26 135 0,82 0364208000
EAHO 10 4,0 26 13 34 51 30 167 1,35 0364210000
EAHO 13 6,7 33 17 40 63 40 206 2,85 0364213000
EAHO 16 10,0 38 21 50 70 51 252 5,70 0364216000
EAHO 18 12,5 50 30 59 81 61 270 8,70 0364218000
EAHO 22 19,0 53 33 73 90 67 314 12,00 0364222000

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
