JDT - ENORM Ösenhaken EOE

Sale!
JDT - ENORM Ösenhaken EOE
21,33 € 22,45 € zzgl. MwSt. und Versandkosten
Artikelnummer: 0363906000

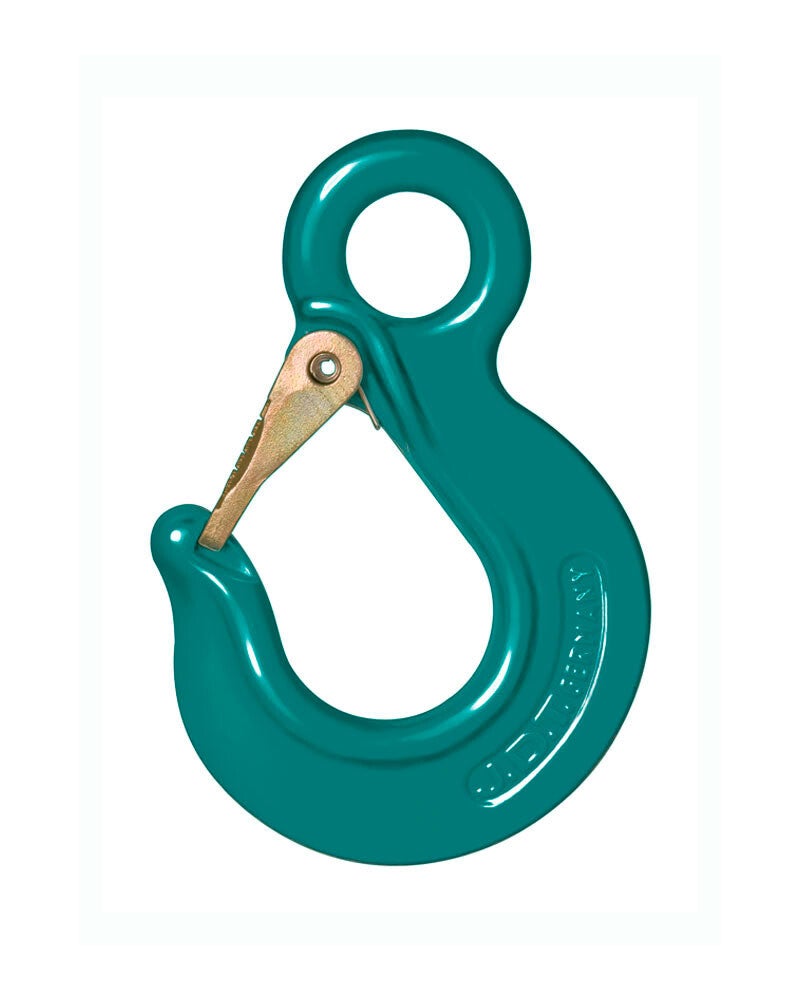

ENORM Ösenhaken EOE der Güteklasse 10 nach EN 1677-2 ist so konstruiert, dass der Haken bei Überlastung nicht schlagartig bricht, sondern sich das Hakenmaul sichtbar öffnet und die Last langsam aus dem Haken gleitet.

ENORM Ösenhaken EOE - Betriebsanleitung

PDF – 969,7 KB 0 Downloads

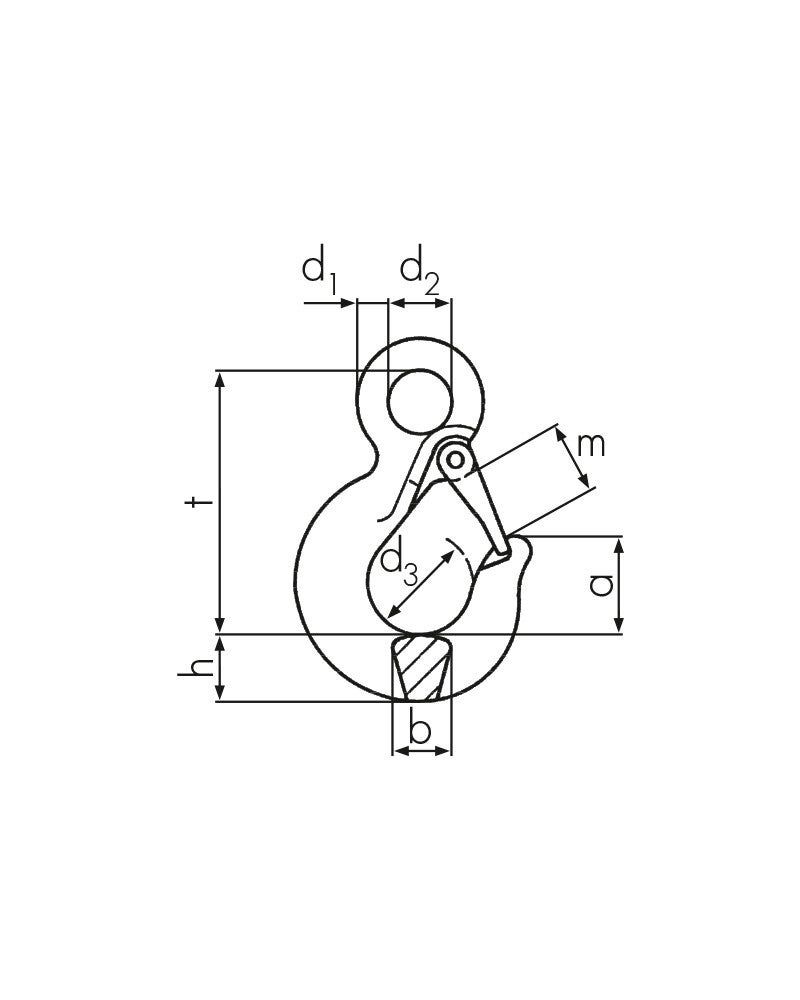

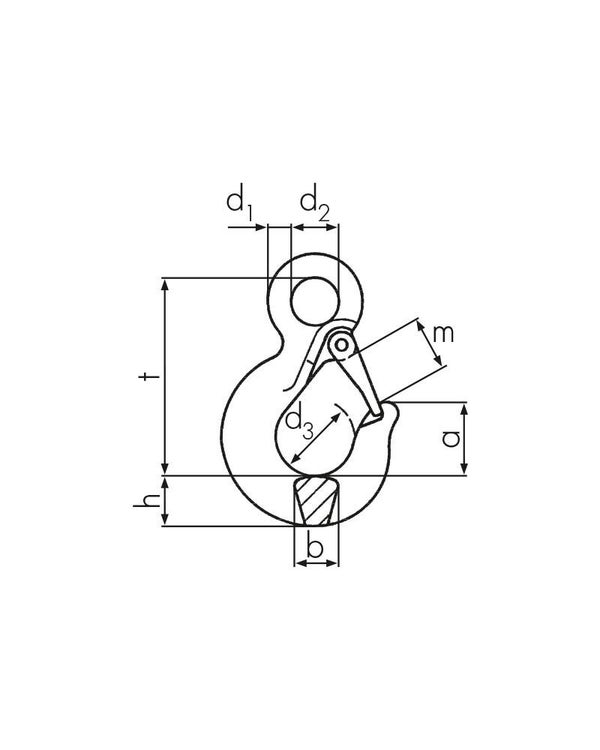

Technische Daten und Abmessungen

Bezeichnung Tragfähigkeit [t] a [mm] b [mm] d1 [mm] d2 [mm] d3 [mm] h [mm] m [mm] t [mm] Gewicht [kg] Artikelnummer
EOE 6 1,4 32 16 12 27 34 21 22 91 0,5 0363906000
EOE 8 2,5 44 20 13 29 47 27 30 112 0,7 0363908000
EOE 10 4,0 53 26 17 34 54 36 36 138 1,5 0363910000
EOE 13 6,7 66 32 20 40 70 47 47 170 2,6 0363913000
EOE 16 10,0 61 37 26 54 70 49 50 192 3,9 0363916000
EOE 18 12,5 71 43 30 45 72 57 54 200 5,9 0363918000
EOE 22 19,0 94 48 32 50 92 68 68 250 9,5 0363922000
EOE 26 26,5 93 58 36 60 95 80 68 256 11,4 0363926000

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
