JDT - ENORM Verkürzungshaken ohne Falle EVH
Sale!
Artikelnummer:
0373206001

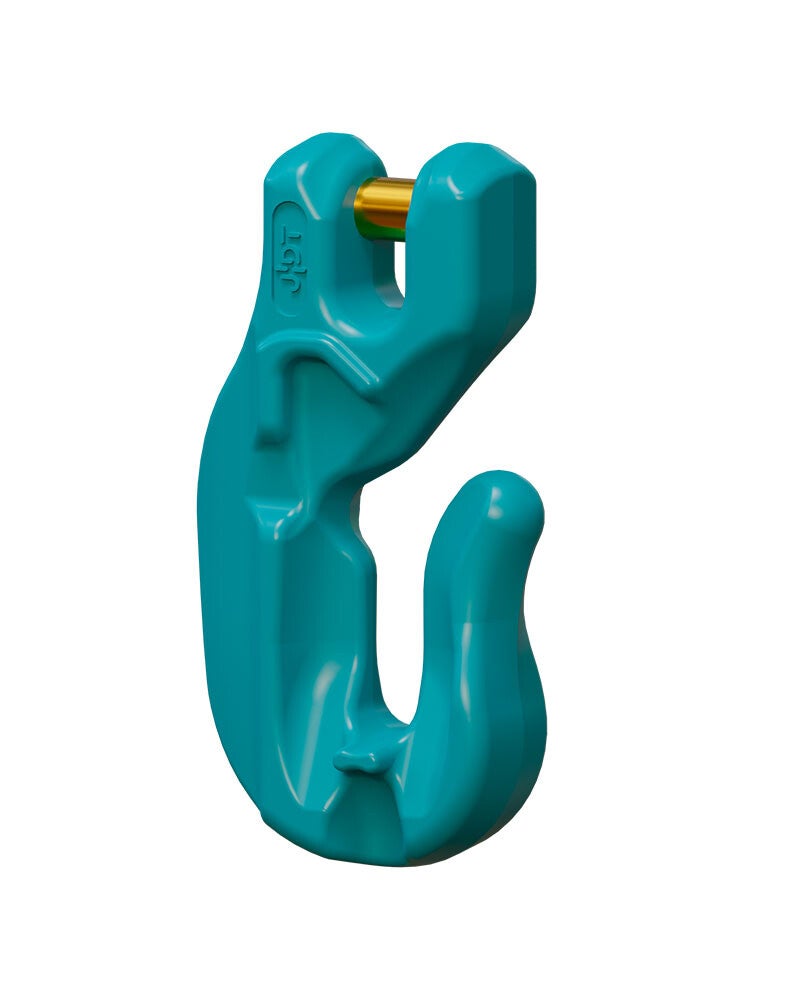

ENORM Verkürzungshaken mit Gabelkopf EVH ohne Falle nach DIN 5692.

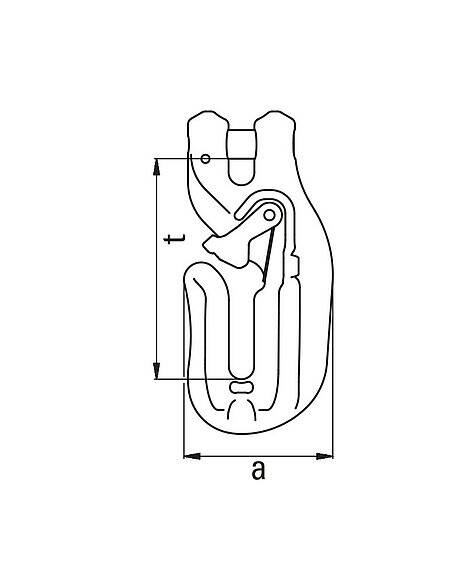

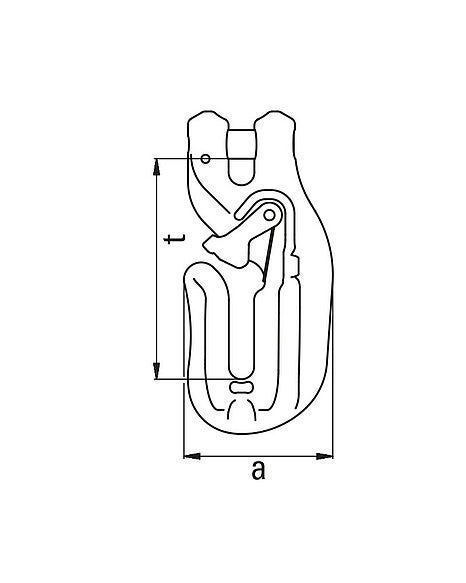

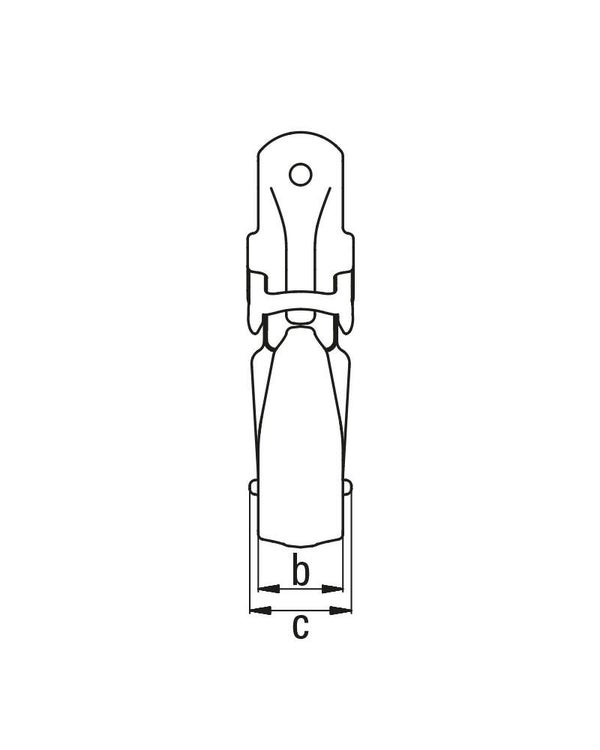

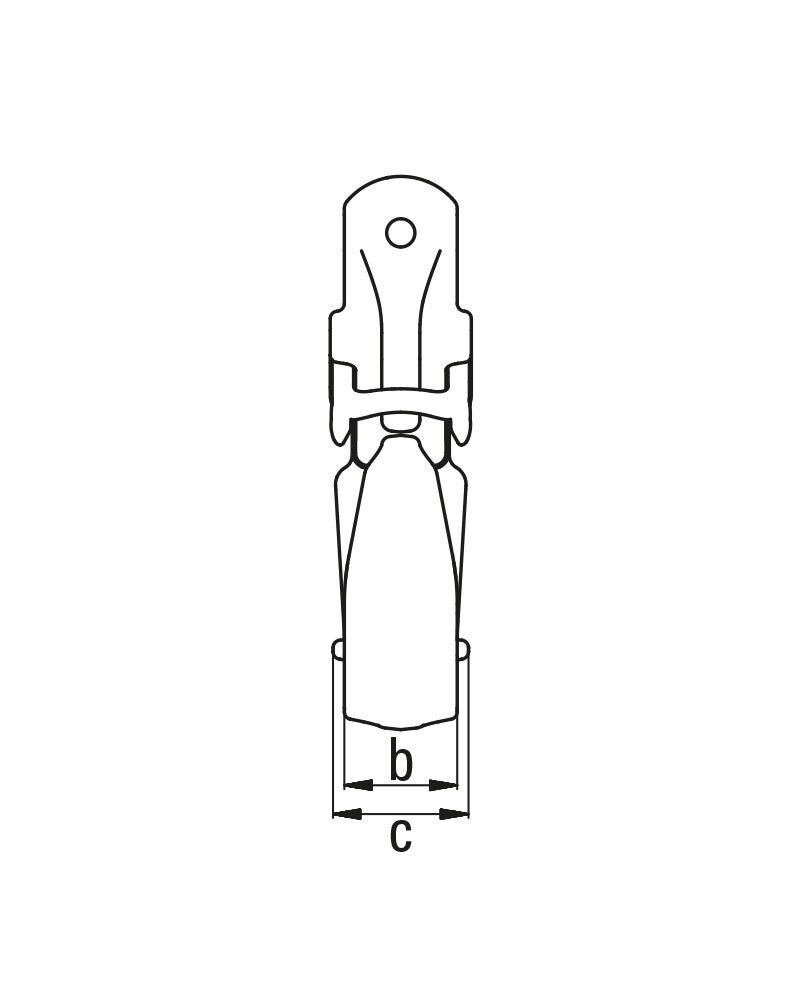

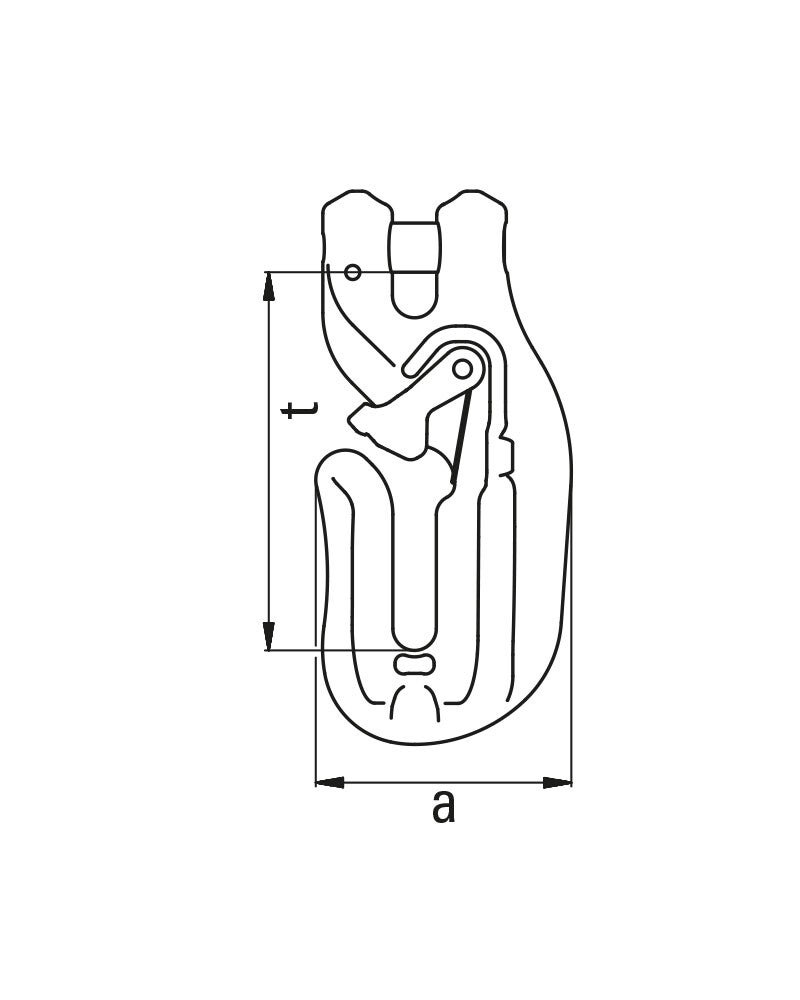

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | a [mm] | b [mm] | c [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| EVH 6 | 1,4 | 48 | 25 | 26 | 66 | 0,4 | 0373206001 |
| EVH 8 | 2,5 | 58 | 28 | 34 | 91 | 0,8 | 0373208001 |
| EVH 10 | 4,0 | 77 | 32 | 40 | 98 | 1,3 | 0373210001 |
| EVH 13 | 6,7 | 91 | 40 | 48 | 133 | 2,9 | 0373213001 |
| EVH 16 | 10,0 | 122 | 68 | 70 | 155 | 5,7 | 0373213001 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
