Artikelnummer:
0372406000

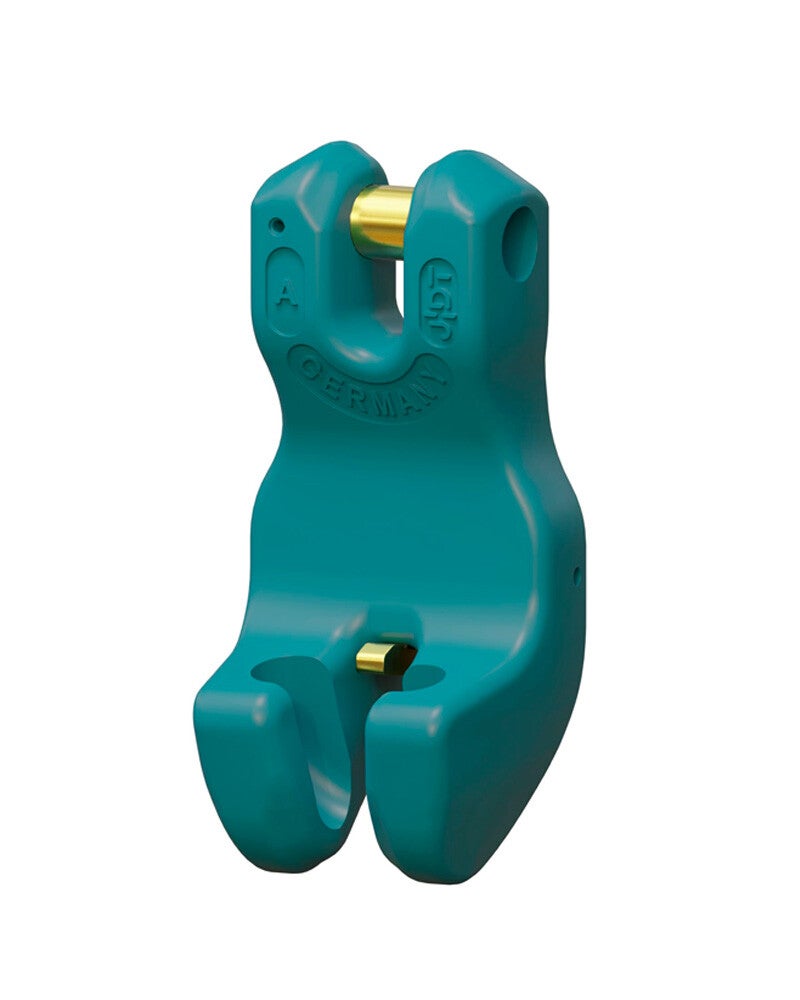

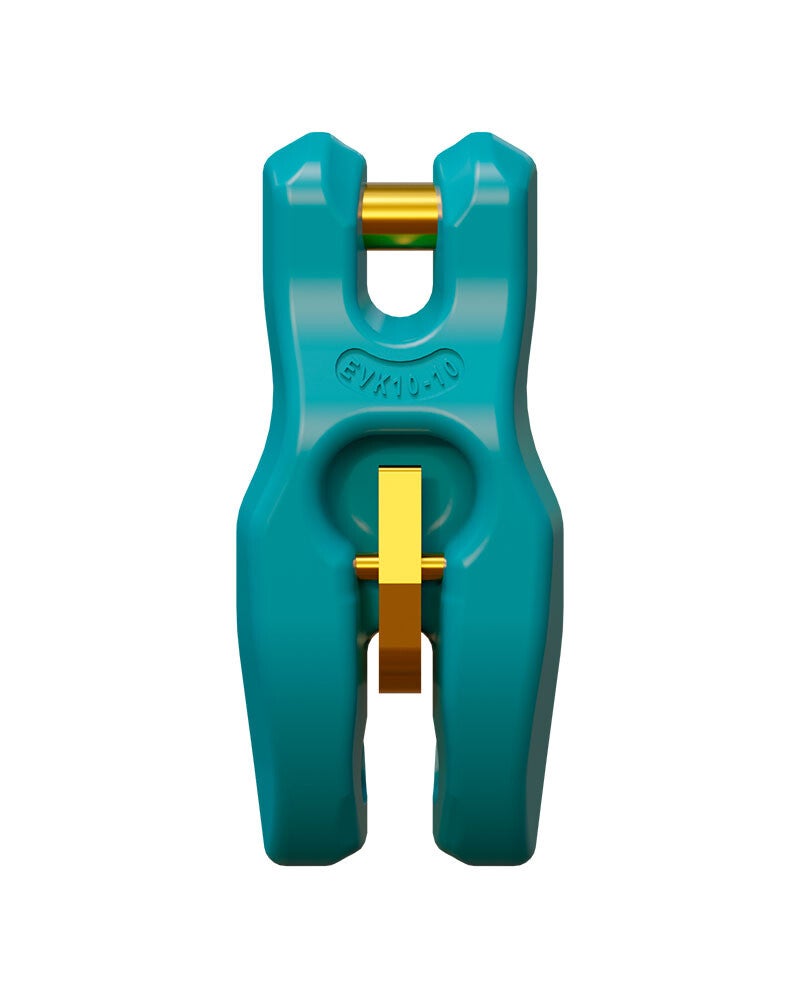

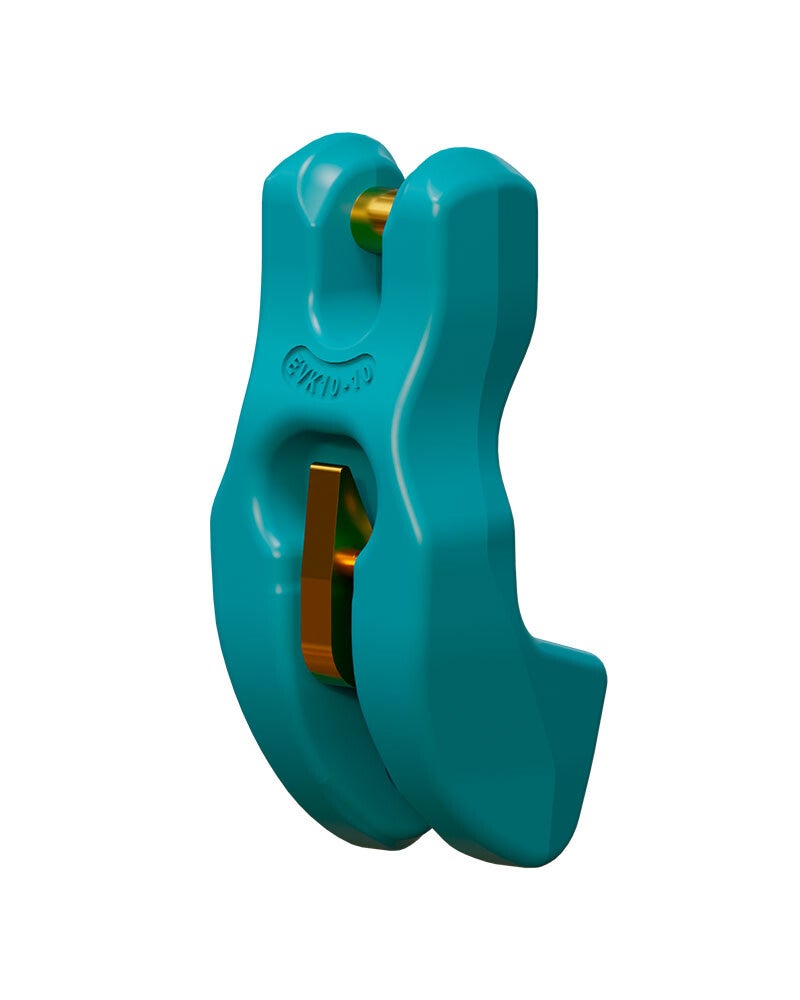

ENORM Verkürzungsklaue mit Gabelkopf EVK nach DIN 5692.

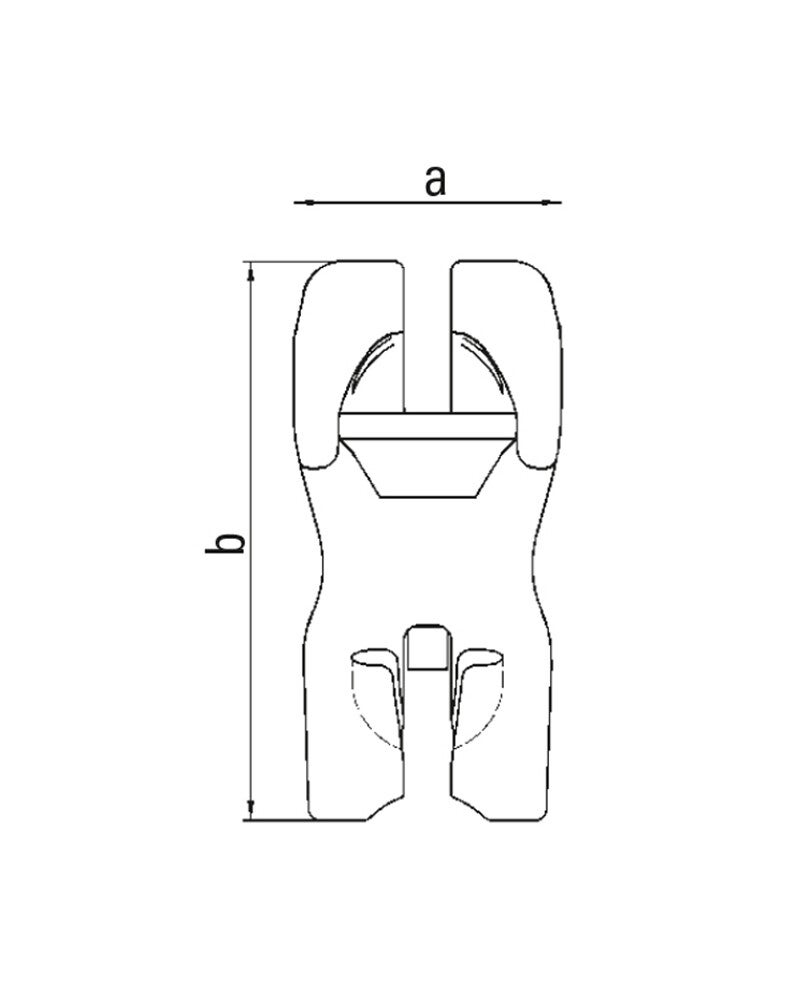

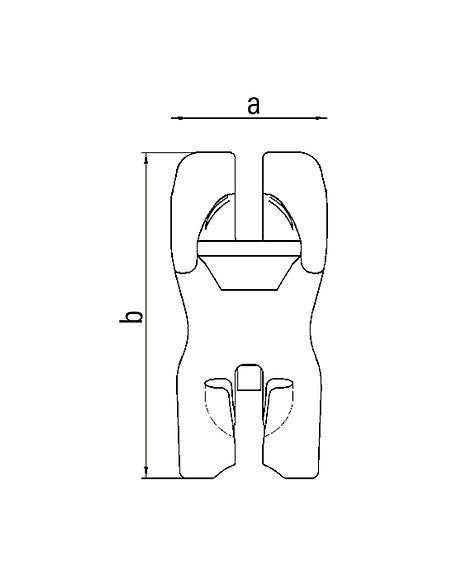

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | a [mm] | b [mm] | c [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| EVK 6-10 | 1,4 | 44 | 105 | 43 | 81 | 0,5 | 0372406000 |
| EVK 8-10 | 2,5 | 56 | 121 | 45 | 91 | 0,85 | 0372408000 |
| EVK 10-10 | 4,0 | 62 | 142 | 58 | 106 | 1,40 | 0372410001 |
| EVK 13-10 | 6,7 | 78 | 180 | 68 | 137 | 2,70 | 0372413000 |
| EVK 16-10 | 10,0 | 104 | 222 | 86 | 170 | 5,70 | 0372416000 |
| EVK 18-10 | 12,5 | 110 | 235 | 93 | 183 | 6,40 | 0372418000 |
| EVK 22-10 | 19,0 | 130 | 292 | 115 | 225 | 11,60 | 0372422000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
