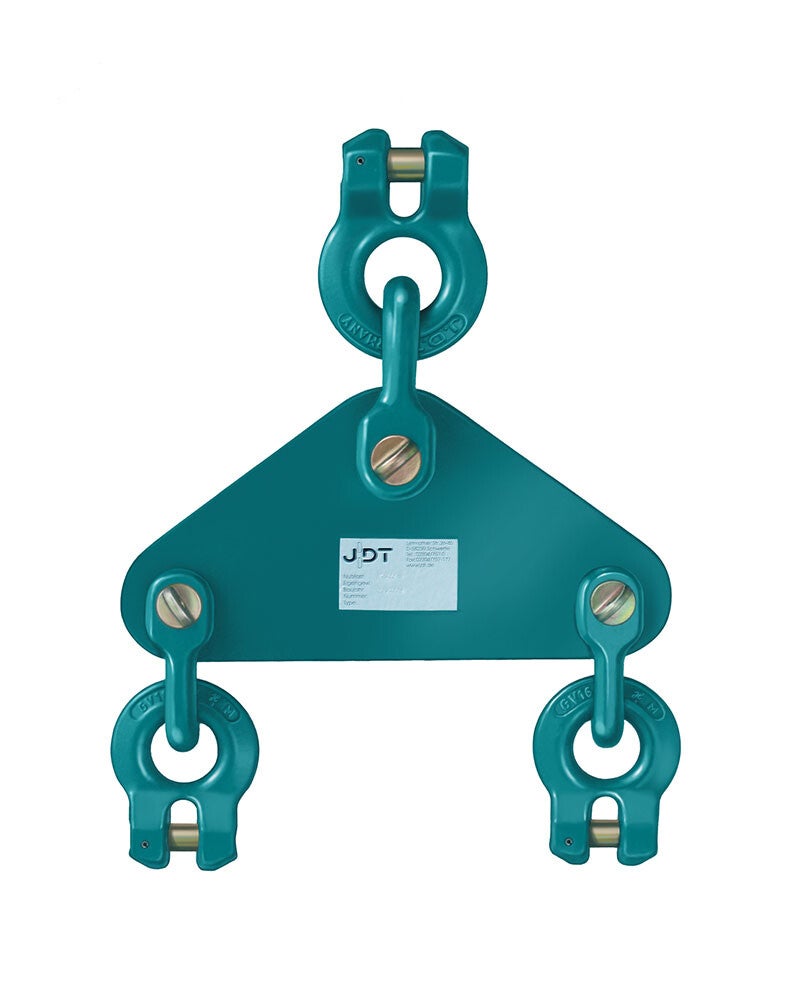

JDT - ENORM Ausgleichswippe EAWI 2
Sale!
Artikelnummer:
0400110004

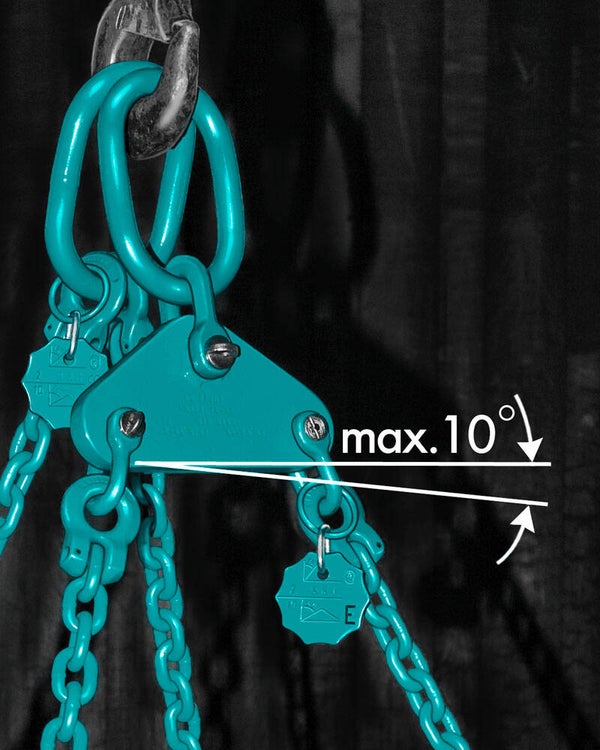

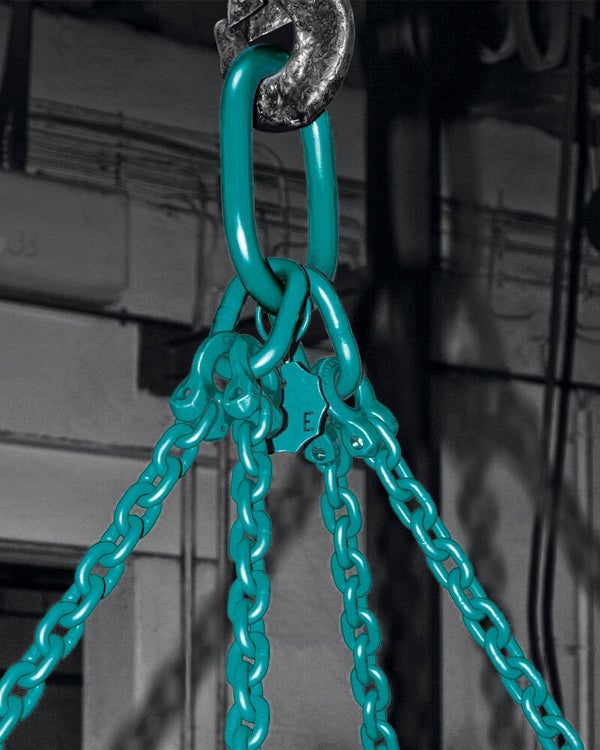

ENORM Ausgleichswippe EAWI 2 für den Einsatz in einem 4-Strang Gehänge (2x2 Strang) um eine gleichmäßige Lastverteilung auf alle 4 Stränge zu erreichen.

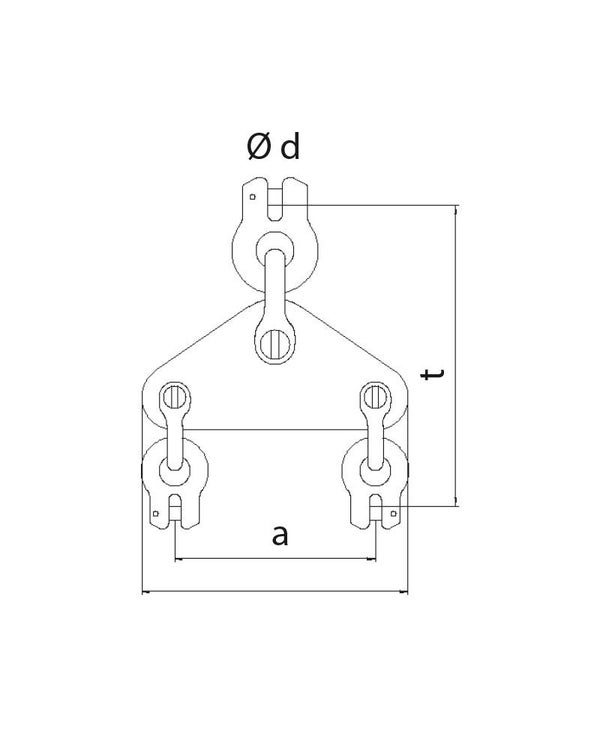

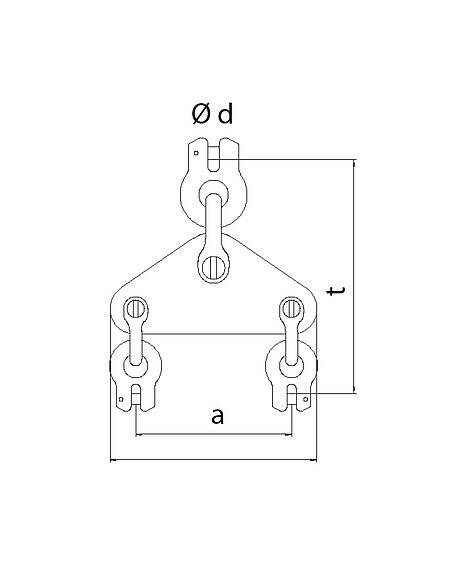

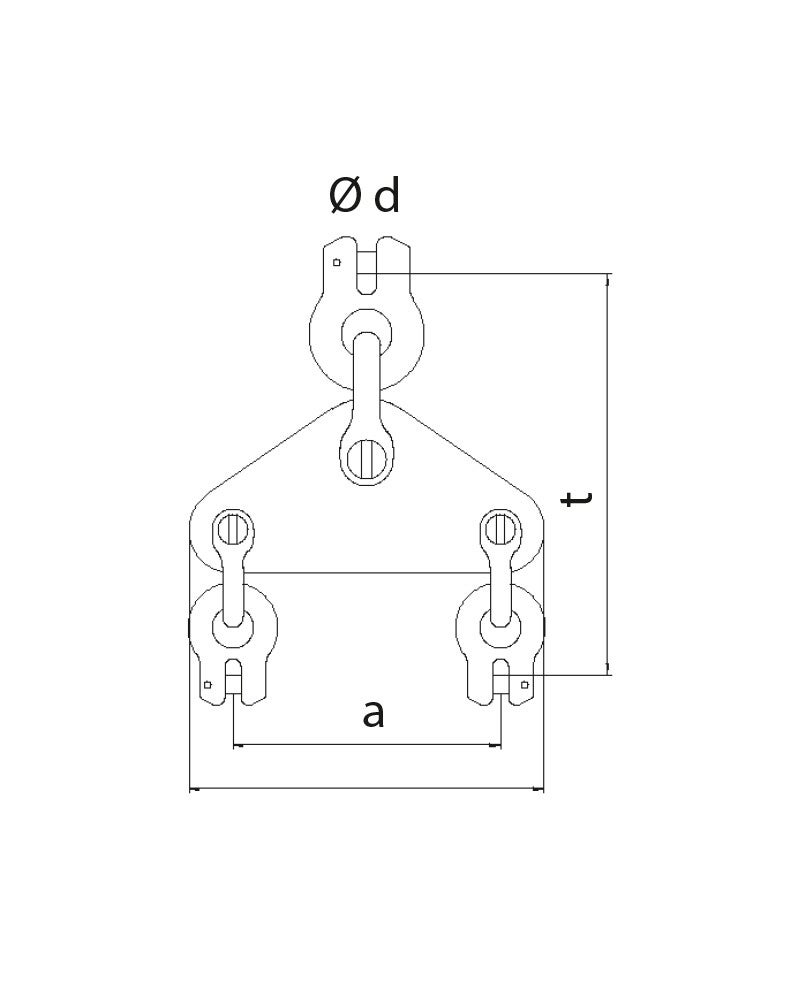

Technische Daten und Abmessungen
| Bezeichnung | Kette ød [mm] | Tragfähigkeit 0°-45° [t] | 45°-60° [t] | 0 °-45°* [t] | a [mm] | b [mm] | t [mm] | Glied [≈kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|
| EAWI 2 10 | 16x48 | 5,6 | 4,0 | 11,2 | 185 | 255 | 326 | 8,5 | 0400110004 |
| EAWI 2 13 | 18x54 | 9,5 | 6,7 | 19 | 245 | 325 | 393 | 15 | 0400113004 |
| EAWI 2 16 | 22x66 | 14,0 | 10,0 | 28 | 300 | 390 | 630 | 28,2 | 0400116004 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
