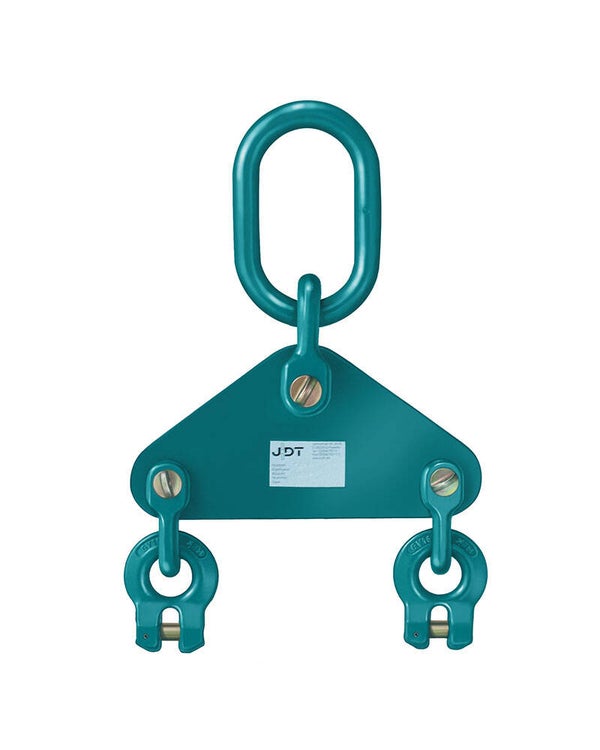

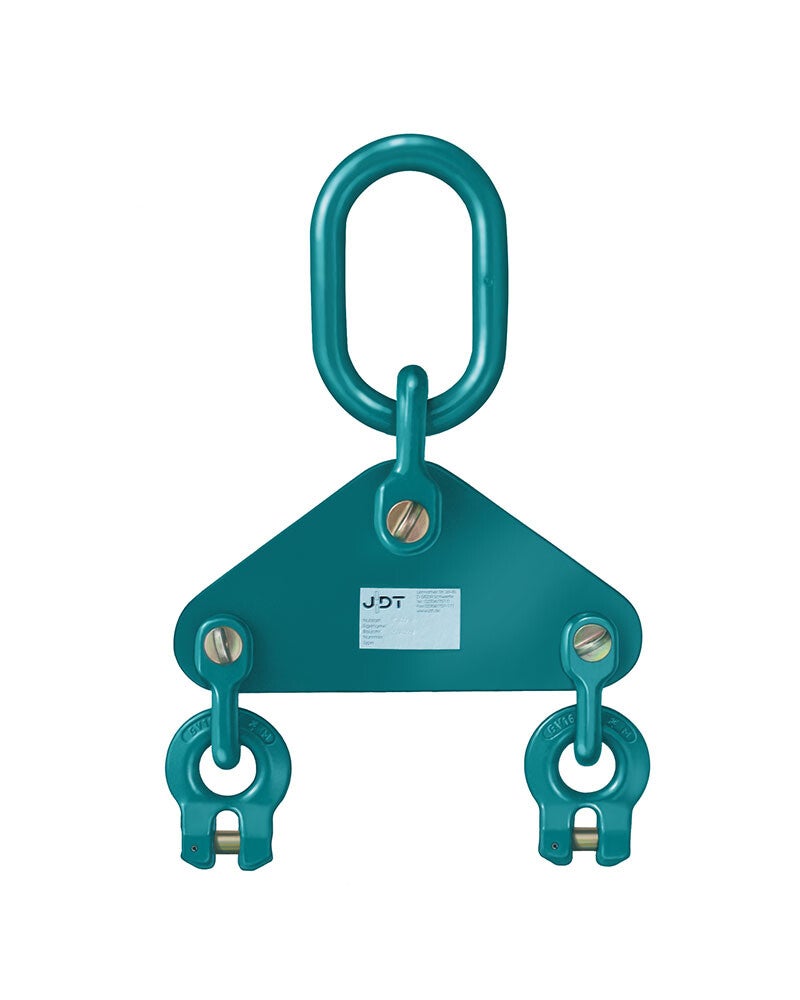

JDT - ENORM Ausgleichswippe EAWI 1
Sale!
Artikelnummer:
0400110003

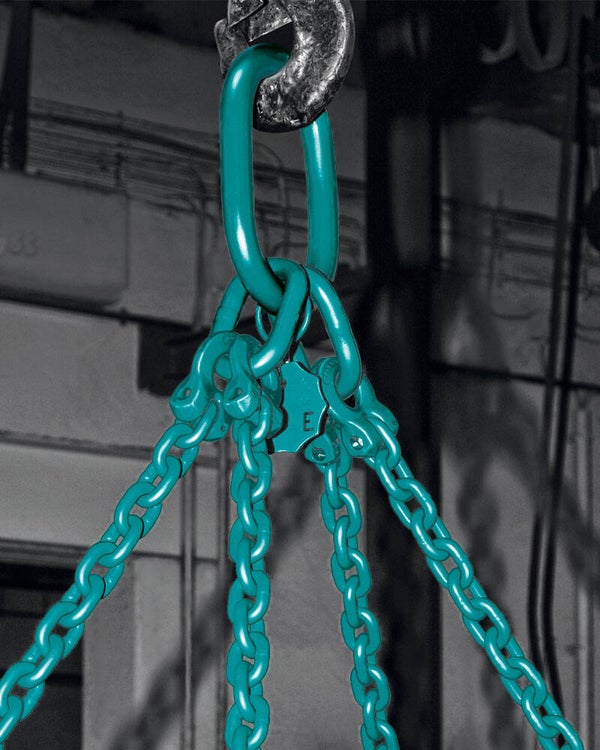

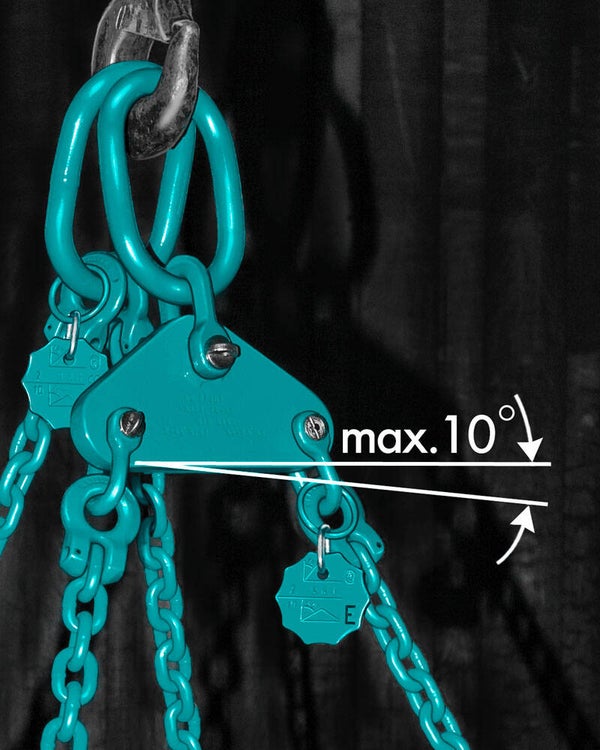

ENORM Ausgleichswippe EAWI 1 für den Einsatz in einem 4-Strang Gehänge (2x2 Strang) um eine gleichmäßige Lastverteilung auf alle 4 Stränge zu erreichen.

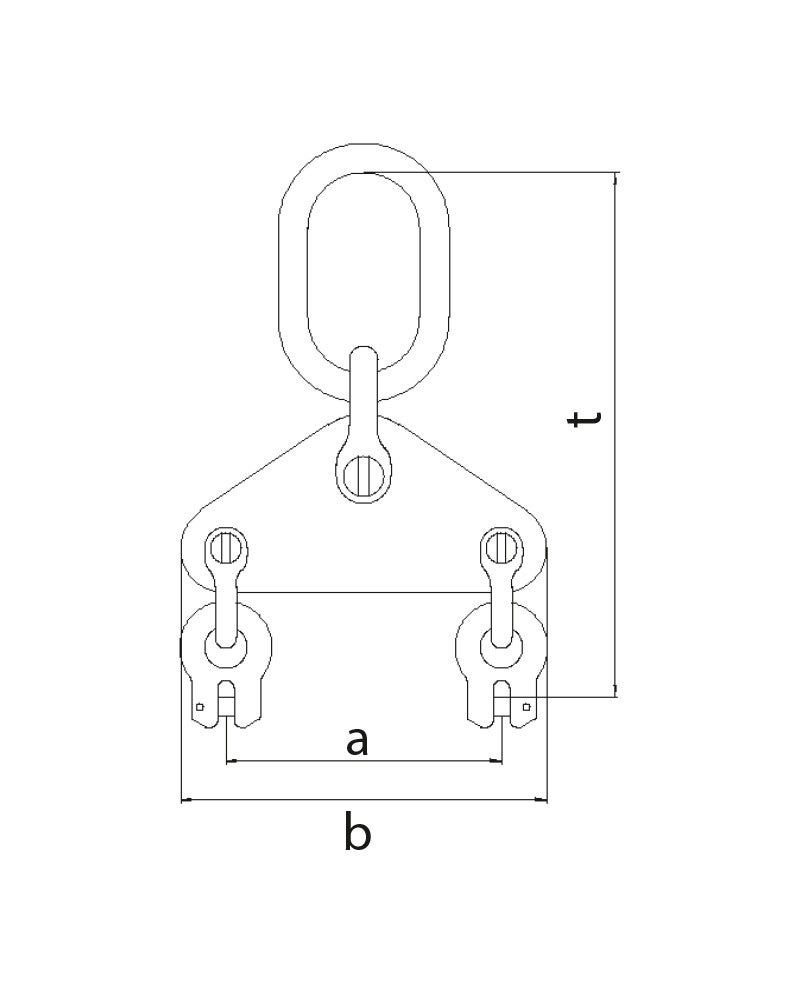

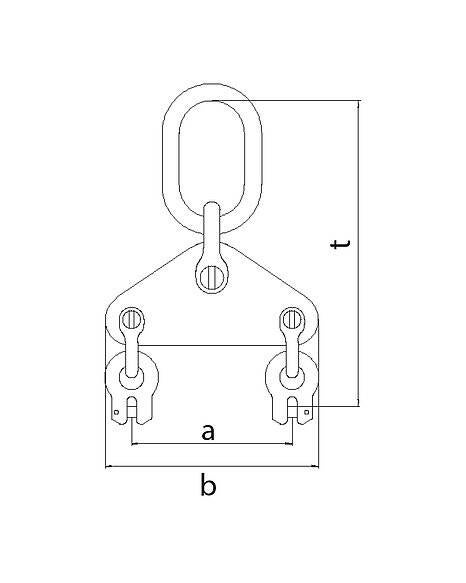

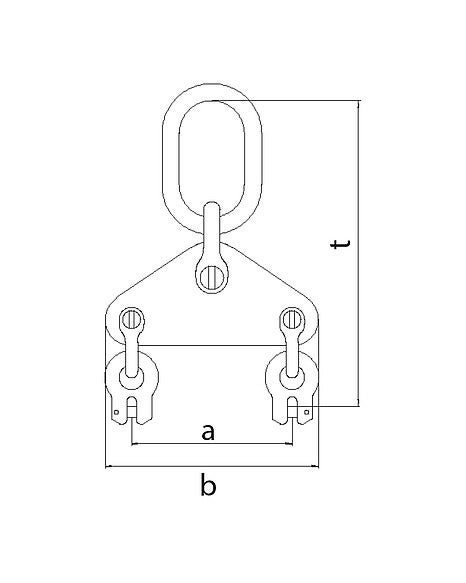

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | 45°-60° [t] | 0 °-45°* [t] | a [mm] | b [mm] | t [mm] | Glied [mm] | Gewicht [≈kg] | Artikelnummer | Wert 12 |
|---|---|---|---|---|---|---|---|---|---|---|
| EAWI 1 10 | 5,6 | 4,0 | 11,2 | 185 | 255 | 399 | 22x160x90 | 7,7 | 0400110003 | Jetzt Anfrage |
| EAWI 1 13 | 9,5 | 6,7 | 19 | 245 | 325 | 470 | 26x180x100 | 13,9 | 0400113003 | |
| EAWI 1 16 | 14,0 | 10,0 | 28 | 300 | 390 | 556 | 32x200x110 | 24,2 | 0400116003 | |
| EAWI 1 18 | 18,0 | 12,5 | 36 | 320 | 420 | 661 | 38x260x140 | 35,8 | 0400118003 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
