JDT - ENORM Sonderaufhängekopf ESAVK 3/4
Sale!
Artikelnummer:
0321818000

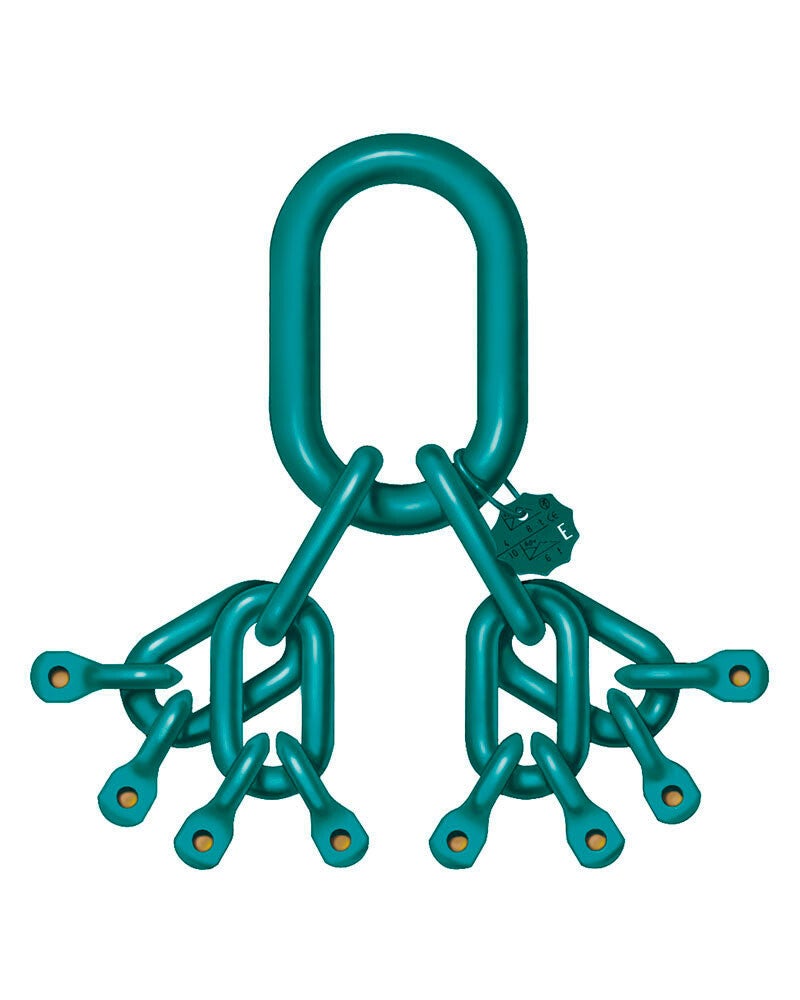

ENORM Sonderaufhängekopf für 3 und 4-strängige Anschlagketten der NG 18 und 22 mm bei denen jeder Strang verkürzbar sein soll. Verwendbar mit JDT Verkürzungssklaue EVK.

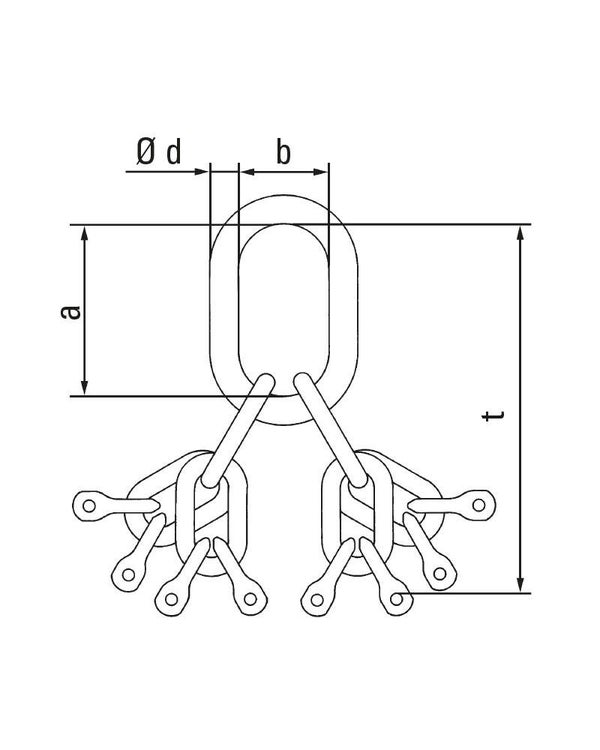

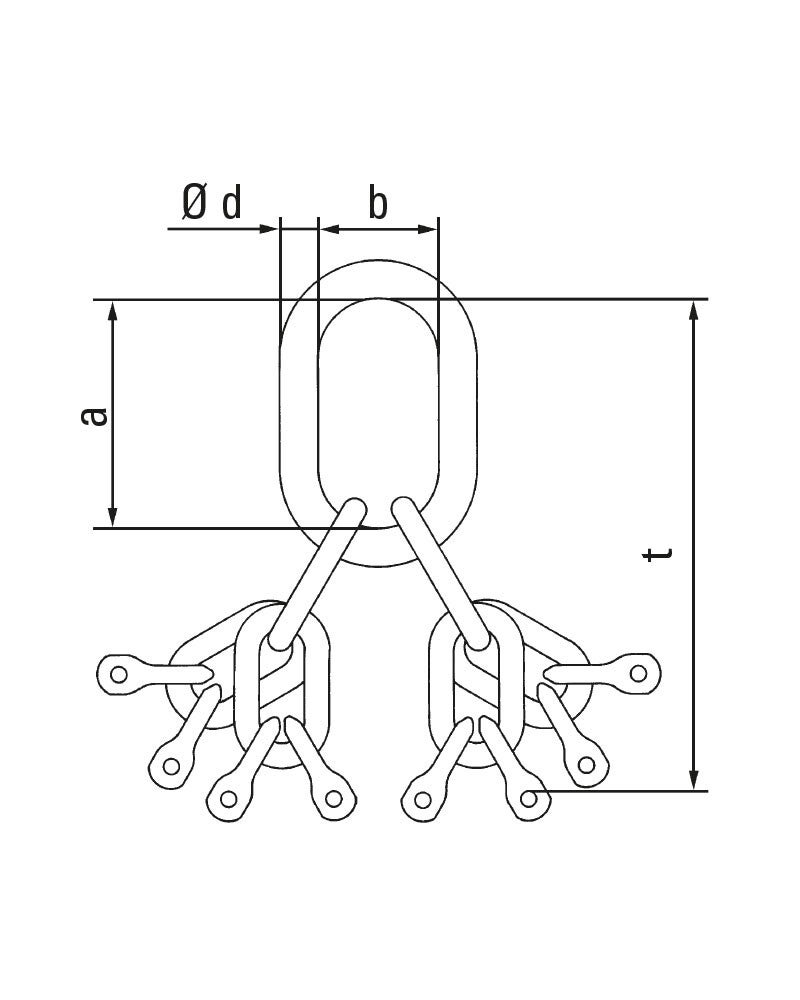

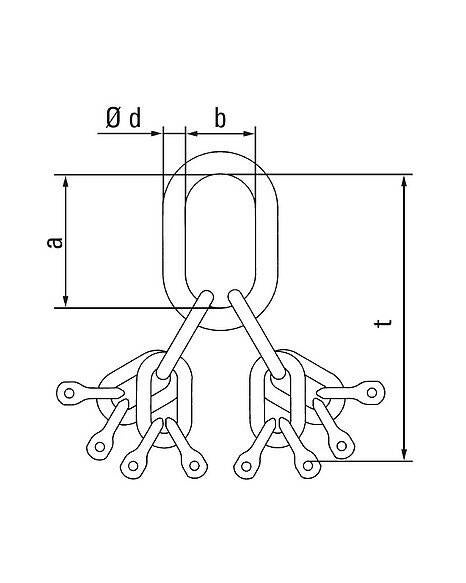

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| ESAVK 3/4-18 | 26,5 | 19,0 | 45 | 340 | 180 | 749 | 54,4 | 0321818000 |
| ESAVK 3/4-22 | 40,0 | 28,0 | 50 | 350 | 190 | 804 | 79 | 0321822000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
