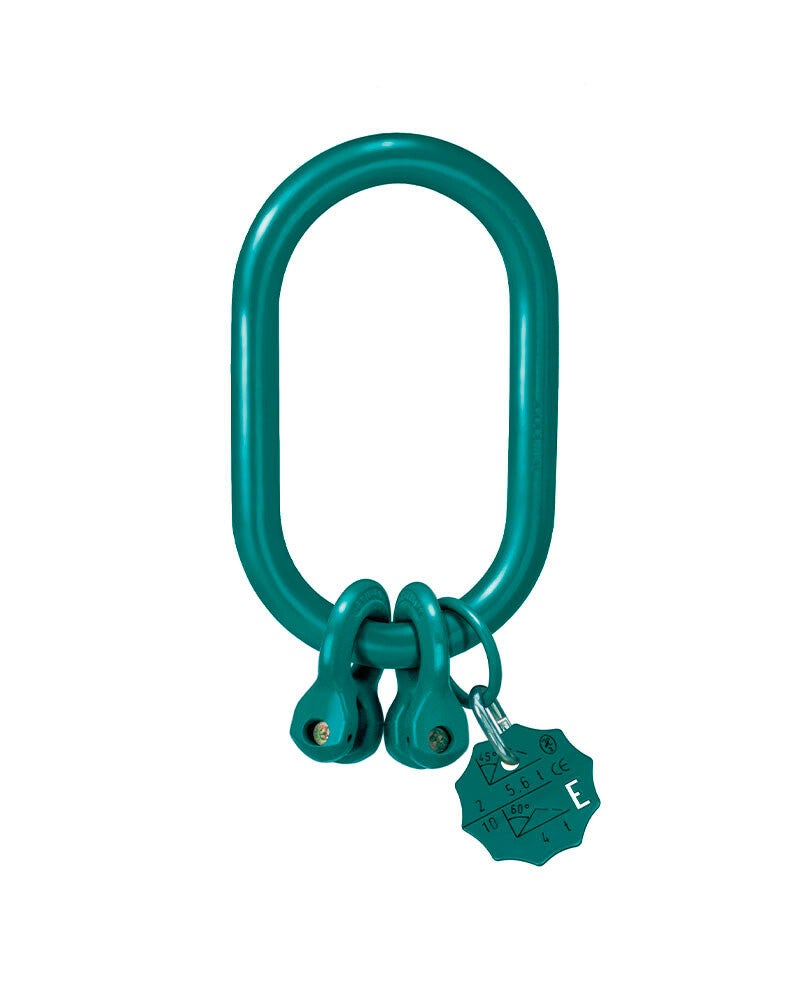

JDT - ENORM Sonderaufhängekopf ESAK 2 mit Gabelverbinder für Einfachkranhaken Nr. 8 - Nr. 40
Sale!
Artikelnummer:
0351806000
ENORM Sonderaufhängeköpfe für 2-strängige Kettengehänge mit gesenkgeschmiedetem Gabelverbinder zur Verwendung mit Einfachkranhaken bis Nr. 40 (DIN 15400/DIN 15401).
für Einfachkranhaken bis Nr. 40 (DIN 15400 / DIN 15401)

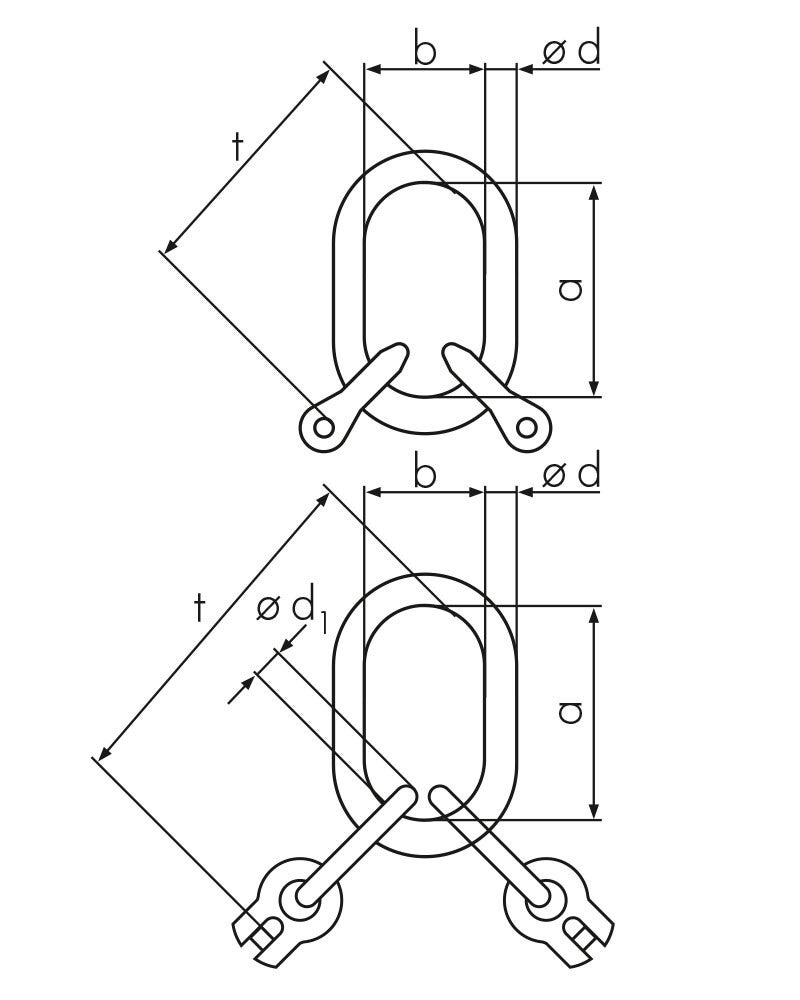

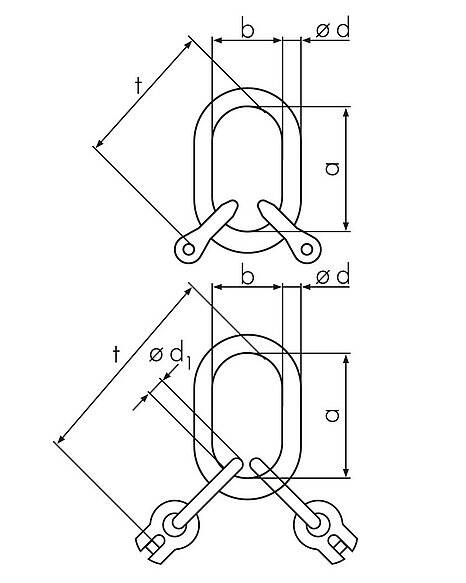

| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| ESAK 2-6-40 | 2,0 | 1,4 | 24 | 430 | 220 | 530 | 5,3 | 0333506000 |
| ESAK 2-8-40 | 3,55 | 2,5 | 26 | 430 | 220 | 556 | 6,9 | 0333508000 |
| ESAK 2-10-40 | 5,6 | 4,0 | 30 | 430 | 220 | 566 | 9 | 0333510000 |
| ESAK 2-13-40 | 9,5 | 6,7 | 34 | 430 | 220 | 493 | 10,5 | 0333513000 |
| ESAK 2-16-40 | 14,0 | 10,0 | 40 | 430 | 220 | 508 | 15,2 | 0333516000 |
| ESAK 2-18-40 | 18,0 | 12,5 | 42 | 430 | 220 | 519 | 18,3 | 0333518000 |
| ESAK 2-22-40 | 26,5 | 19,0 | 48 | 430 | 220 | 534 | 25,2 | 0333522000 |
für Einfachkranhaken bis Nr. 25 (DIN 15400 / DIN 15401)
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| ESAK 2-6-25 | 2,0 | 1,4 | 22 | 340 | 180 | 440 | 3,9 | 0333206000 |
| ESAK 2-8-25 | 3,55 | 2,5 | 24 | 340 | 180 | 451 | 4,6 | 0333208000 |
| ESAK 2-10-25 | 5,6 | 4,0 | 28 | 340 | 180 | 476 | 7,1 | 0333210000 |
| ESAK 2-13-25 | 9,5 | 6,7 | 32 | 340 | 180 | 403 | 7,7 | 0333213000 |
| ESAK 2-16-25 | 14,0 | 10,0 | 38 | 340 | 180 | 418 | 12,2 | 0333216000 |
| ESAK 2-18-25 | 18,0 | 12,5 | 40 | 340 | 180 | 429 | 14,4 | 0333218000 |
für Einfachkranhaken bis Nr. 16 (DIN 15400 / DIN 15401)
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| ESAK 2-6-16 | 2,0 | 1,4 | 20 | 260 | 140 | 360 | 2,9 | 0332906000 |
| ESAK 2-8-16 | 3,55 | 2,5 | 22 | 260 | 140 | 301 | 2,8 | 0332908000 |
| ESAK 2-10-16 | 5,6 | 4,0 | 26 | 260 | 140 | 311 | 4,2 | 0332910000 |
| ESAK 2-13-16 | 9,5 | 6,7 | 30 | 260 | 140 | 323 | 6 | 0332913000 |
| ESAK 2-16-16 | 14,0 | 10,0 | 34 | 260 | 140 | 338 | 9 | 0332916000 |
für Einfachkranhaken bis Nr. 8 (DIN 15400 / DIN 15401)
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| ESAK 2-6-8 | 2,0 | 1,4 | 18 | 180 | 100 | 264 | 1,7 | 0332606000 |
| ESAK 2-8-8 | 3,55 | 2,5 | 20 | 180 | 100 | 221 | 1,8 | 0332608000 |
| ESAK 2-10-8 | 5,6 | 4,0 | 22 | 180 | 100 | 231 | 2,6 | 0332610000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
