JDT - ENORM Aufhängekopf mit Gabelverbinder EB 4
Sale!
Artikelnummer:
0321606000

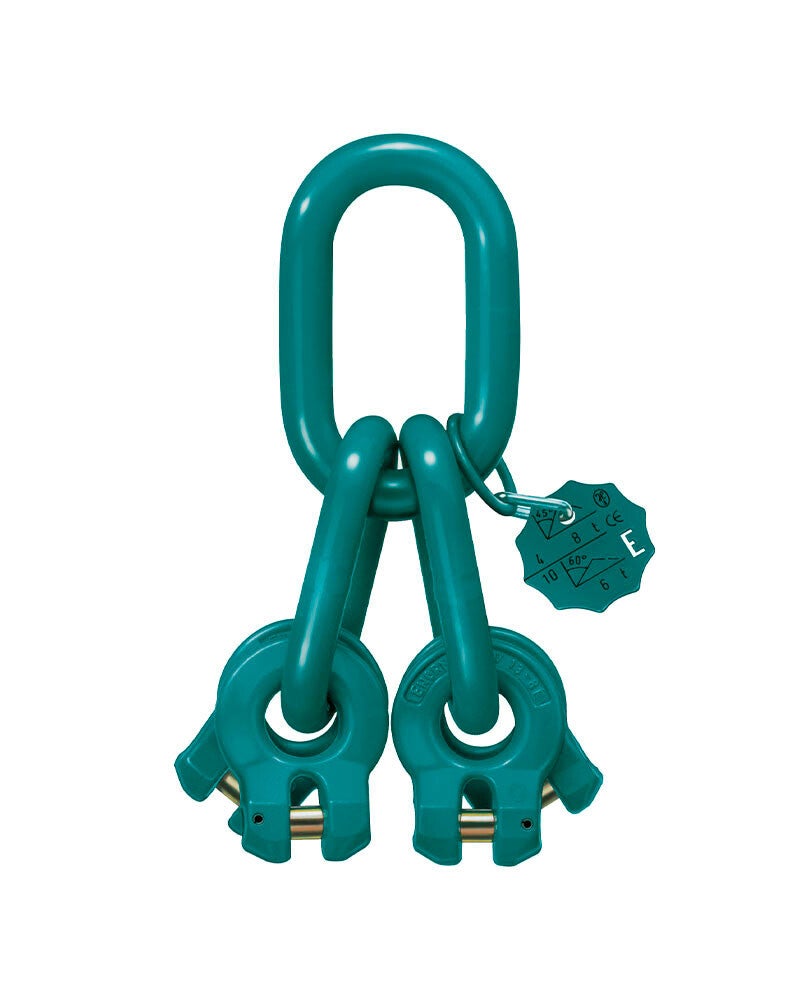

ENORM B-Aufhängeköpfe für 3 und 4-strängige Kettengehänge nach EN 818-4. Bestehend aus einem B-Glied und einem gesenkgeschmiedetem Gabelverbinder.

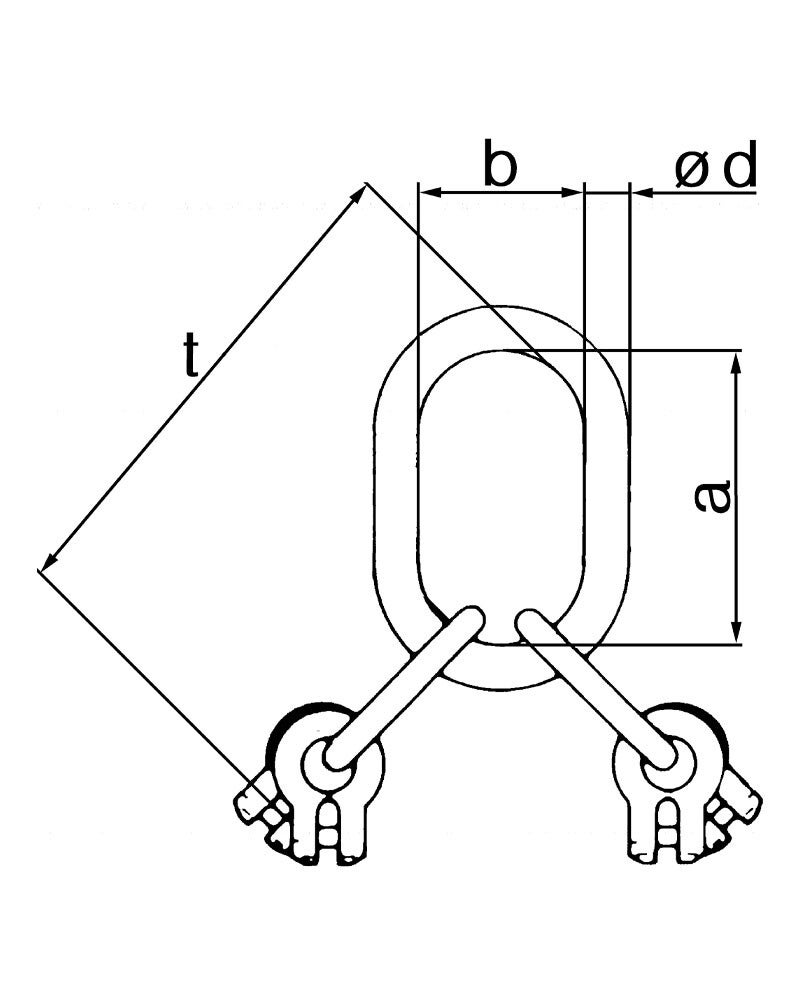

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| ENORM EB 4-6 | 3,0 | 2,12 | 16 | 70 | 34 | 154 | 1,2 | 0321606000 |
| ENORM EB 4-8 | 5,3 | 3,75 | 18 | 85 | 40 | 196 | 2,2 | 0321608000 |
| ENORM EB 4-10 | 8,4 | 6,0 | 22 | 115 | 50 | 251 | 3,9 | 0321610000 |
| ENORM EB 4-13 | 14,0 | 10,0 | 26 | 140 | 65 | 318 | 7,3 | 0321613000 |
| ENORM EB 4-16 | 21,2 | 15,0 | 32 | 150 | 70 | 368 | 13 | 0321616000 |
| ENORM EB 4-18 | 26,5 | 19,0 | 36 | 170 | 75 | 409 | 19,4 | 0321618000 |
| ENORM EB 4-22 | 40,0 | 28,0 | 40 | 170 | 80 | 444 | 28,4 | 0321622000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
