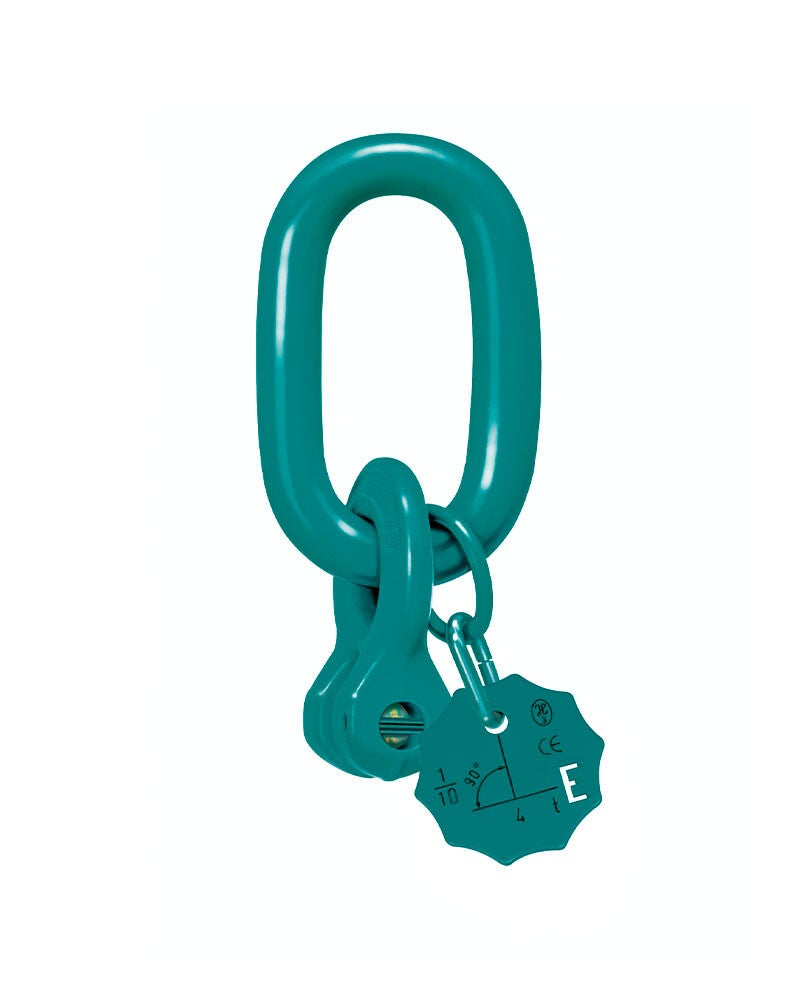

JDT - ENORM Aufhängekopf mit Gabelverbinder EB 1
Sale!
Artikelnummer:
0321406000
ENORM B-Aufhängeköpfe nach EN 1677-4 für einsträngige Kettengehänge nach EN 818-4.

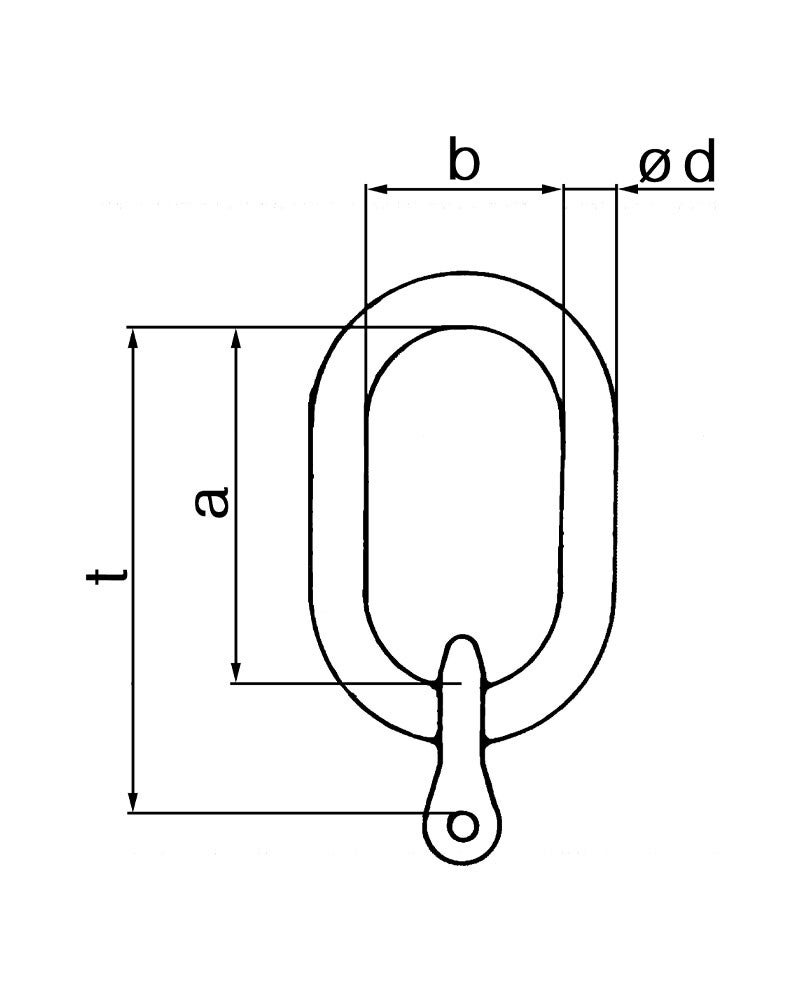

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| ENORM EB 1-6 | 1,4 | 13 | 54 | 25 | 84 | 0,4 | 0321406000 |
| ENORM EB 1-8 | 2,5 | 16 | 70 | 34 | 111 | 0,7 | 0321408000 |
| ENORM EB 1-10 | 4,0 | 18 | 85 | 40 | 136 | 1 | 0321410000 |
| ENORM EB 1-13 | 6,7 | 22 | 115 | 50 | 178 | 2 | 0321413000 |
| ENORM EB 1-16 | 10,0 | 26 | 140 | 65 | 218 | 3,6 | 0321416000 |
| ENORM EB 1-18 | 12,5 | 32 | 150 | 70 | 239 | 5,5 | 0321418000 |
| ENORM EB 1-22 | 19,0 | 36 | 170 | 75 | 274 | 8 | 0321422000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
