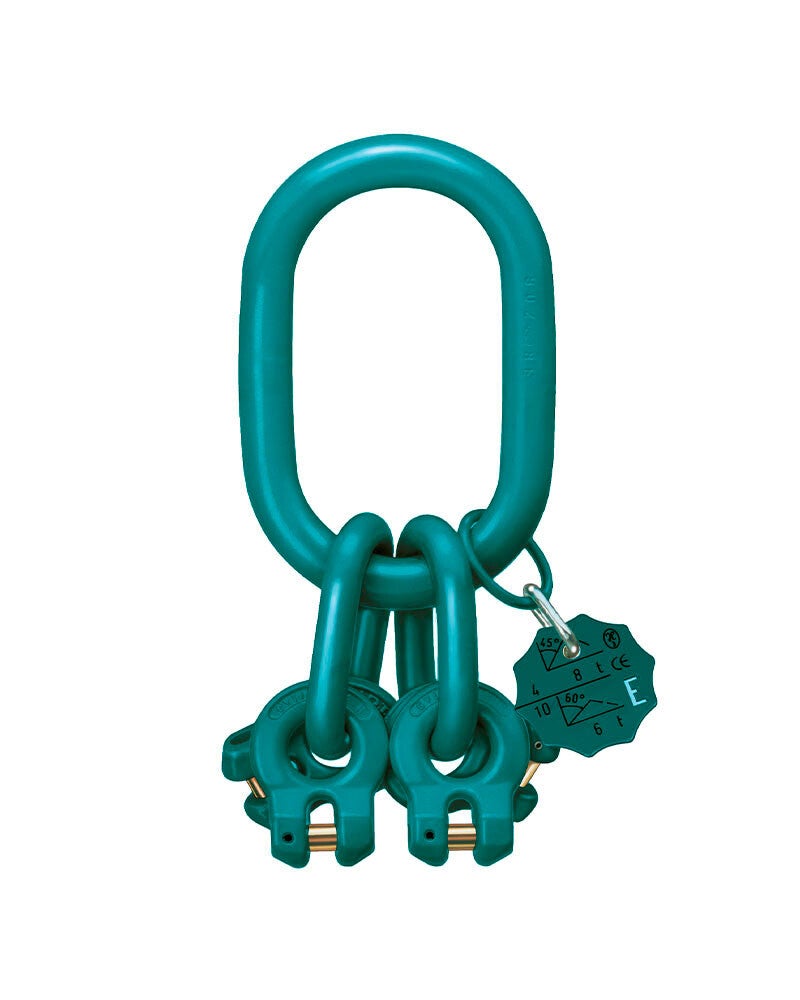

JDT - ENORM Aufhängekopf mit Gabelverinder EA 4
Sale!
Artikelnummer:
0321006000
ENORM Aufhängeköpfe für 3 und 4-strängige Kettengehänge nach EN 818-4.

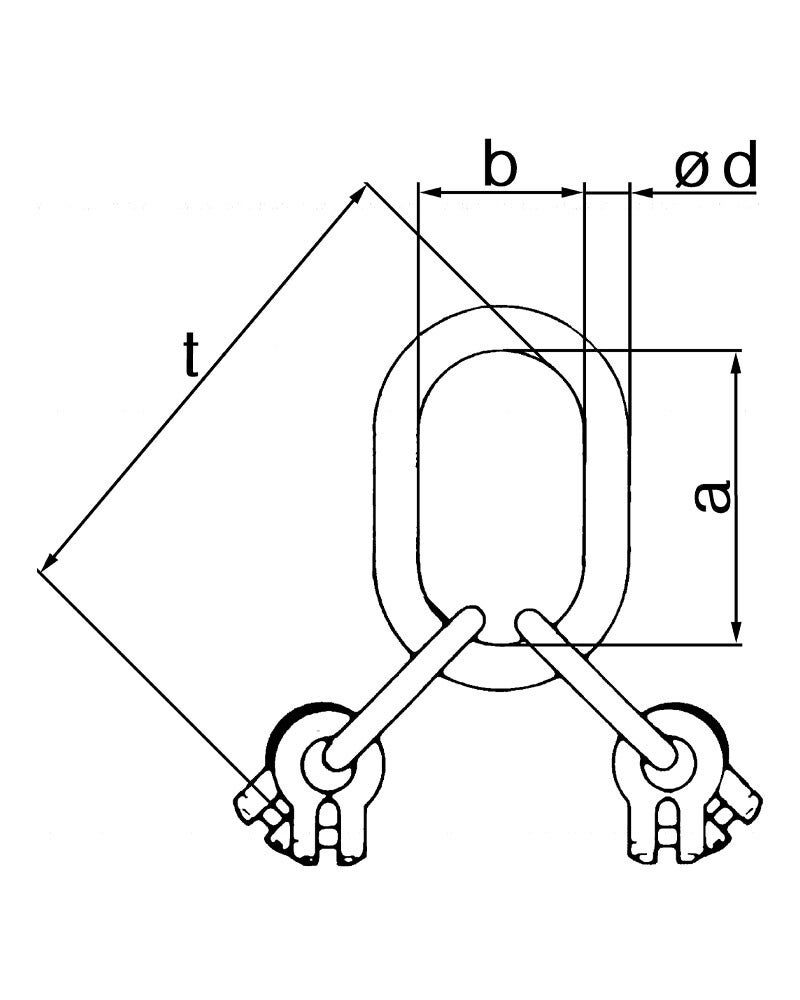

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| ENORM EA 4-6 | 3,0 | 2,12 | 18 | 135 | 75 | 219 | 1,7 | 0321006000 |
| ENORM EA 4-8 | 5,3 | 3,75 | 22 | 160 | 90 | 271 | 3,2 | 0321008000 |
| ENORM EA 4-10 | 8,4 | 6,0 | 26 | 180 | 100 | 316 | 5,3 | 0321010000 |
| ENORM EA 4-13 | 14,0 | 10,0 | 32 | 200 | 110 | 378 | 9,3 | 0321013000 |
| ENORM EA 4-16 | 21,2 | 15,0 | 36 | 260 | 140 | 478 | 16,3 | 0321016000 |
| ENORM EA 4-18 | 26,5 | 19,0 | 45 | 340 | 180 | 579 | 28,1 | 0321018000 |
| ENORM EA 4-22 | 40,0 | 28,0 | 50 | 350 | 190 | 624 | 40,5 | 0321022000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
