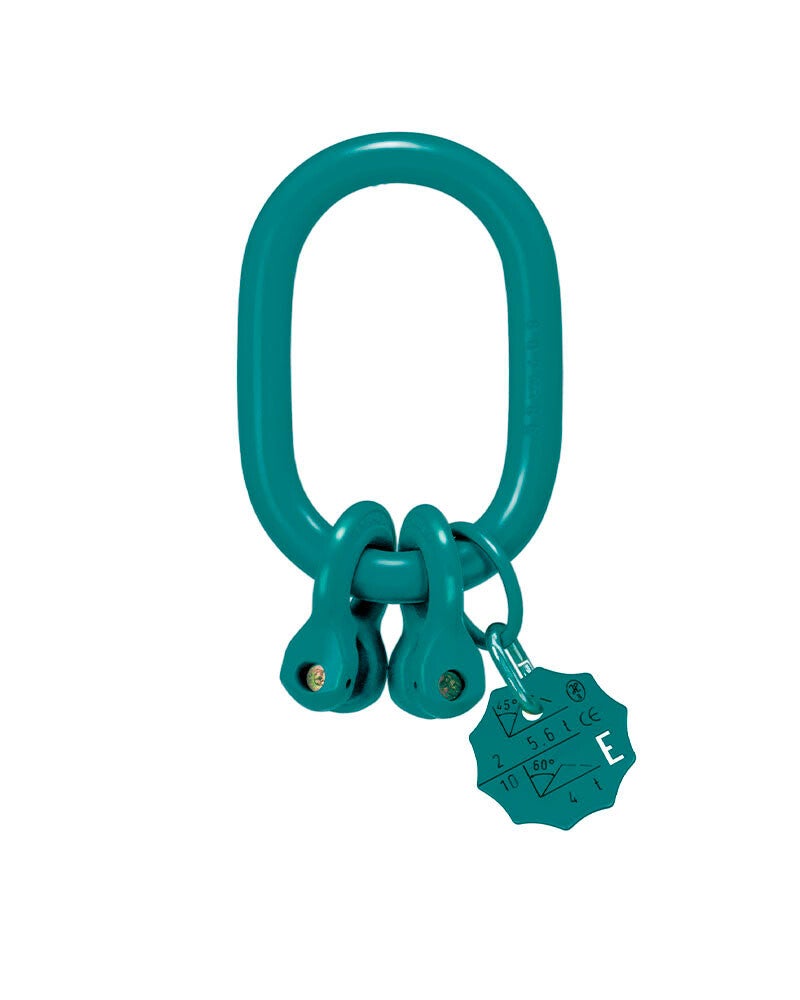

JDT - ENORM Aufhängekopf mit Gabelverbinder EA 2
Sale!
Artikelnummer:
0320906000
ENORM Aufhängeköpfe für zweisträngige Kettengehänge nach EN 818-4.

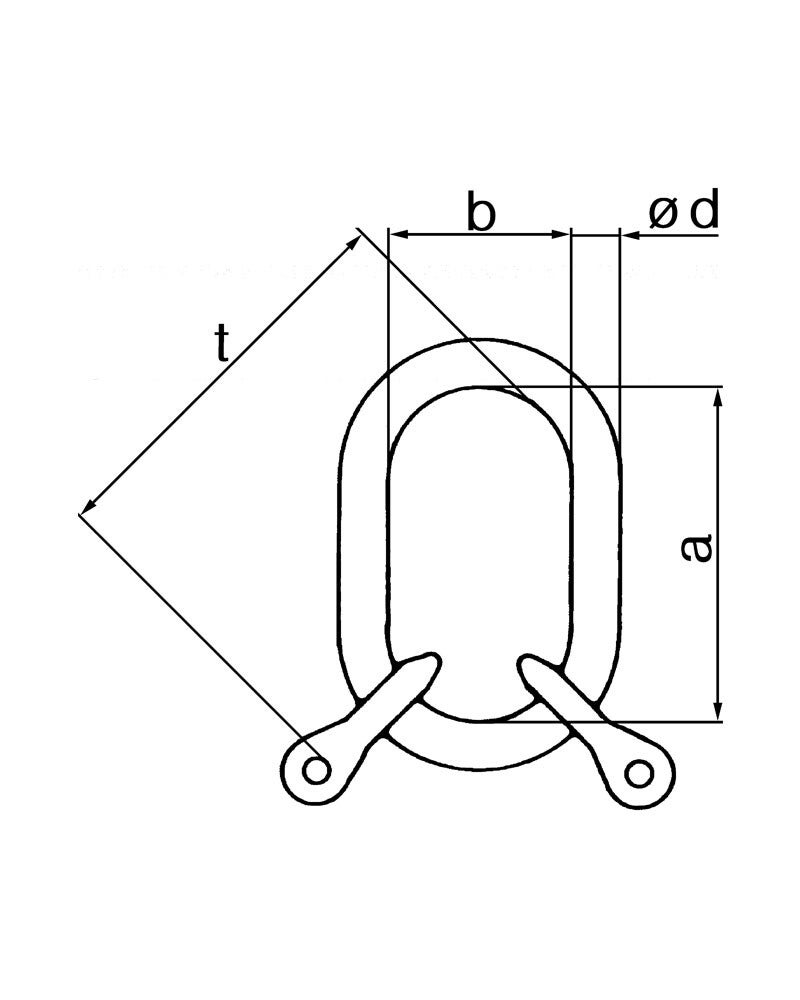

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| ENORM EA 2-6 | 2,0 | 1,4 | 13 | 110 | 60 | 140 | 0,7 | 0320906000 |
| ENORM EA 2-8 | 3,55 | 2,5 | 18 | 135 | 75 | 167 | 1,4 | 0320908000 |
| ENORM EA 2-10 | 5,6 | 4,0 | 22 | 160 | 90 | 211 | 2,4 | 0320910000 |
| ENORM EA 2-13 | 9,5 | 6,7 | 26 | 180 | 100 | 243 | 4 | 0320913000 |
| ENORM EA 2-16 | 14,0 | 10,0 | 32 | 200 | 110 | 278 | 7,1 | 0320916000 |
| ENORM EA 2-18 | 18,0 | 12,5 | 36 | 260 | 140 | 349 | 11 | 0320918000 |
| ENORM EA 2-22 | 26,5 | 19,0 | 45 | 340 | 180 | 444 | 20,5 | 0320922000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
