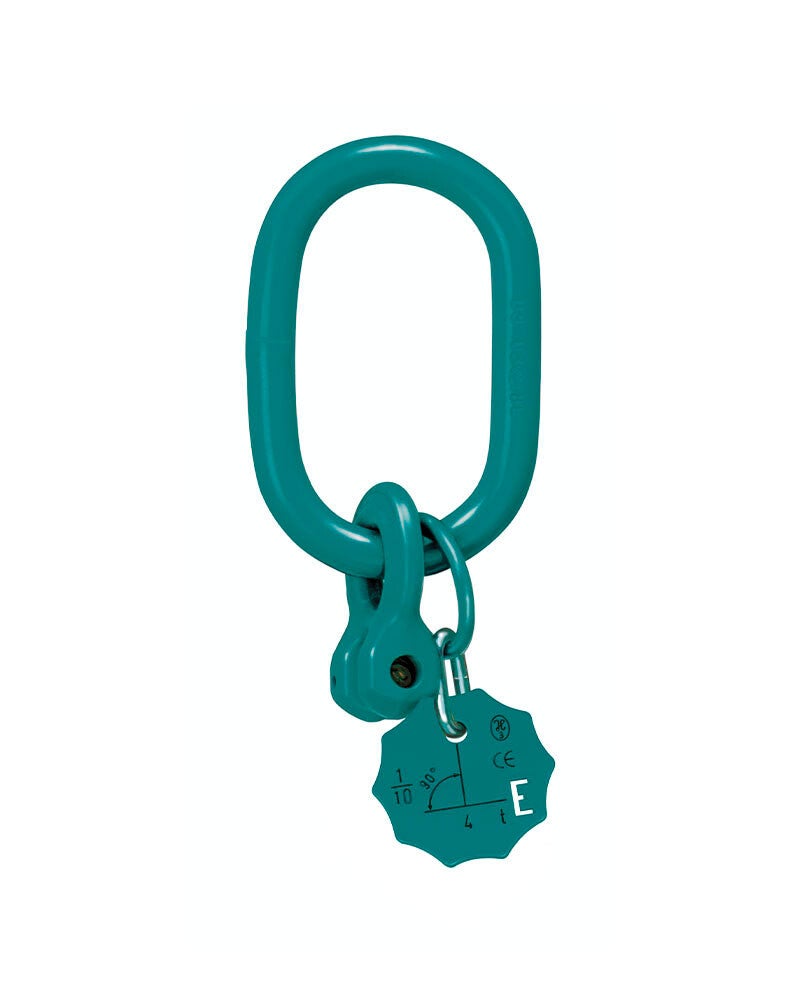

JDT - ENORM Aufhängekopf mit Gabelverbinder EA 1
Sale!
Artikelnummer:
0320806000
ENORM Aufhängeköpfe mit Gabelverbinder für einsträngige Kettengehänge nach EN 818.

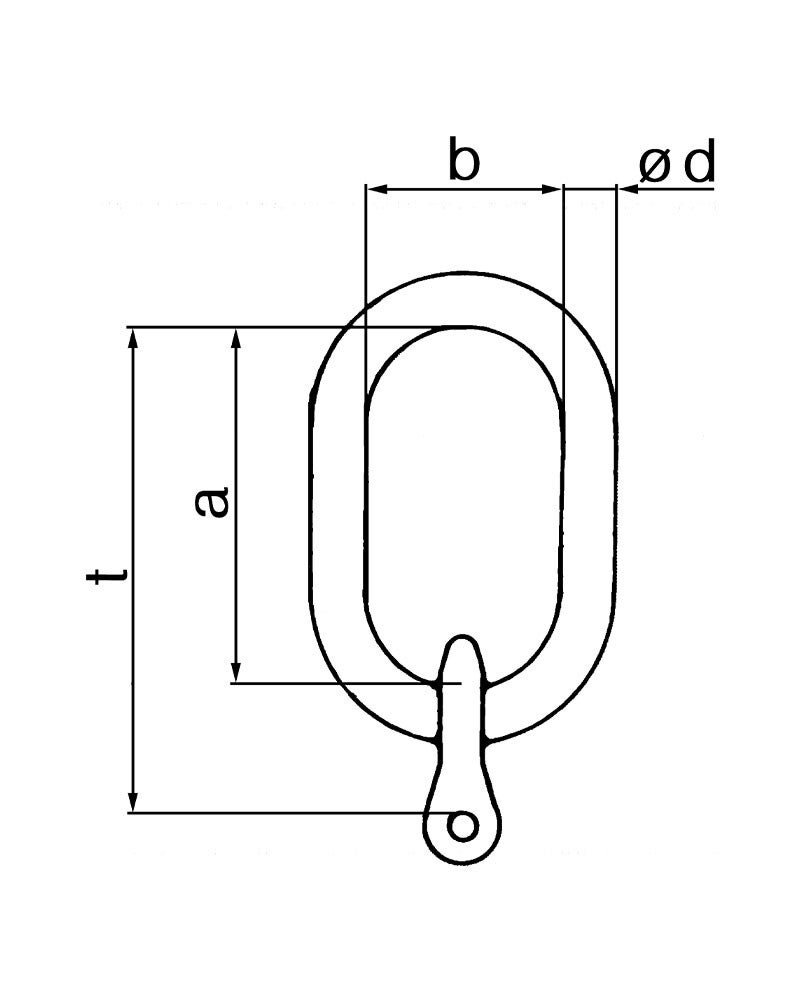

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| ENORM EA 1-6 | 1,4 | 13 | 110 | 60 | 140 | 0,6 | 0320806000 |
| ENORM EA 1-8 | 2,5 | 16 | 110 | 60 | 151 | 0,9 | 0320808000 |
| ENORM EA 1-10 | 4,0 | 18 | 135 | 75 | 186 | 1,4 | 0320810000 |
| ENORM EA 1-13 | 6,7 | 22 | 160 | 90 | 223 | 2,4 | 0320813000 |
| ENORM EA 1-16 | 10,0 | 26 | 180 | 100 | 258 | 4 | 0320816000 |
| ENORM EA 1-18 | 12,5 | 32 | 200 | 110 | 289 | 6,2 | 0320818000 |
| ENORM EA 1-22 | 19,0 | 36 | 260 | 140 | 364 | 9,9 | 0320822000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
