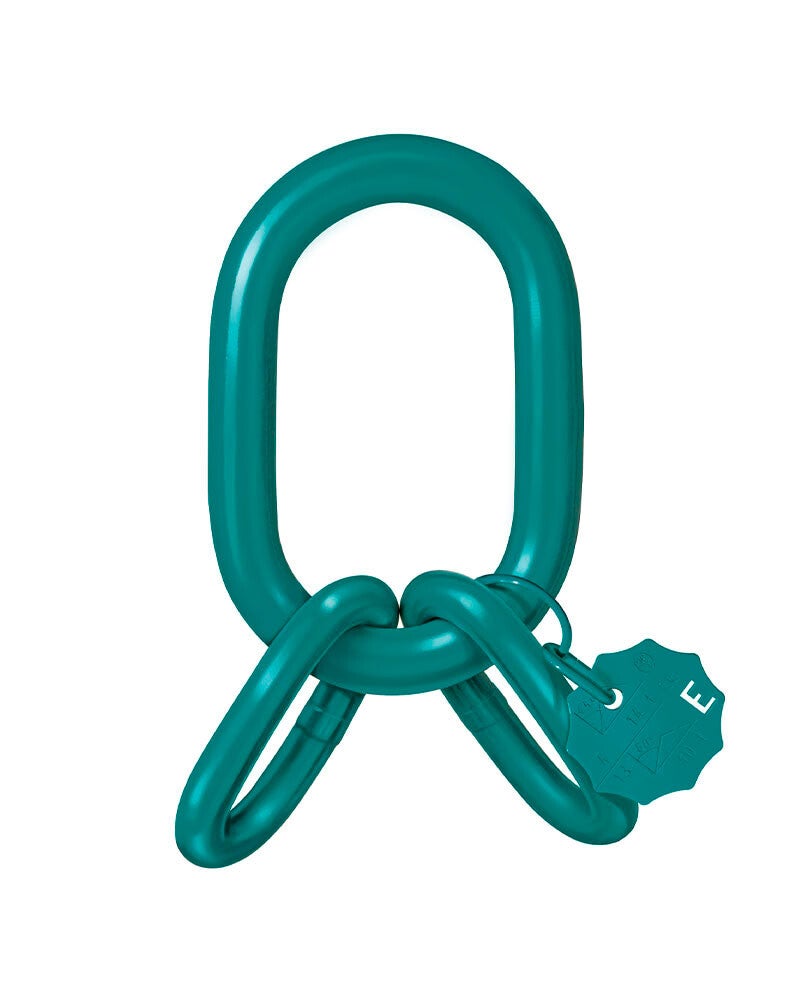

JDT - ENORM Aufhängekopf EAE 4
Sale!
Artikelnummer:
0322006000
ENORM Aufhängeglied EAE der Güteklasse 10 nach EN 1677-4, DIN 5688-3 für 3 und 4-strängige Kettengehänge.

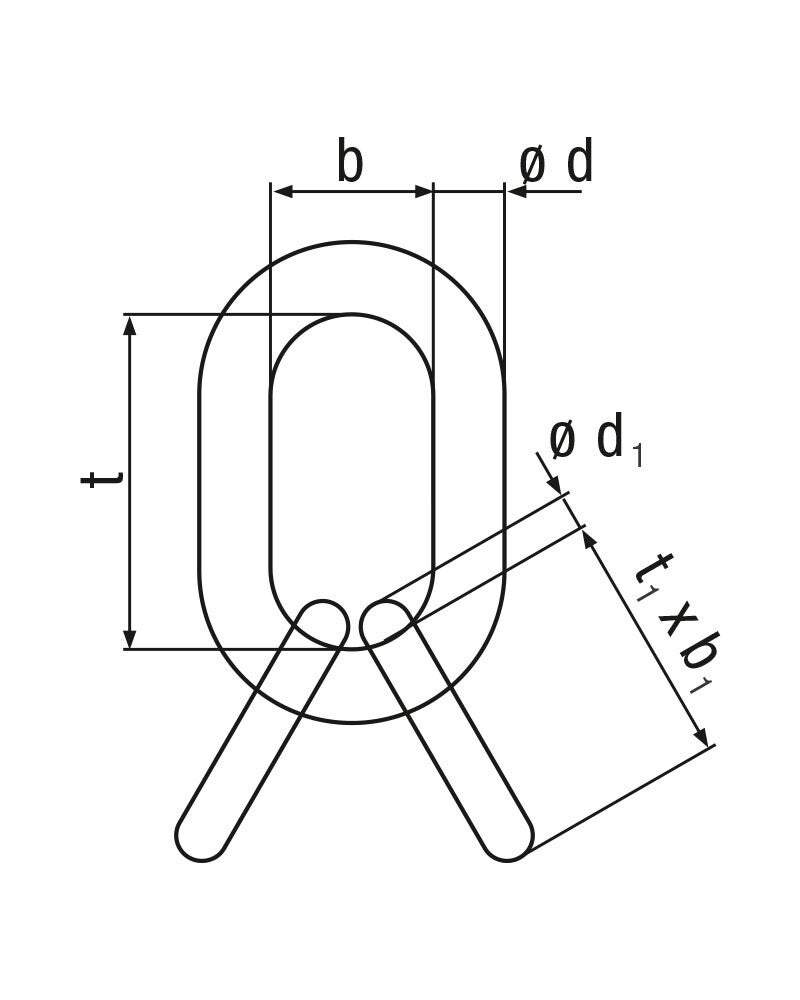

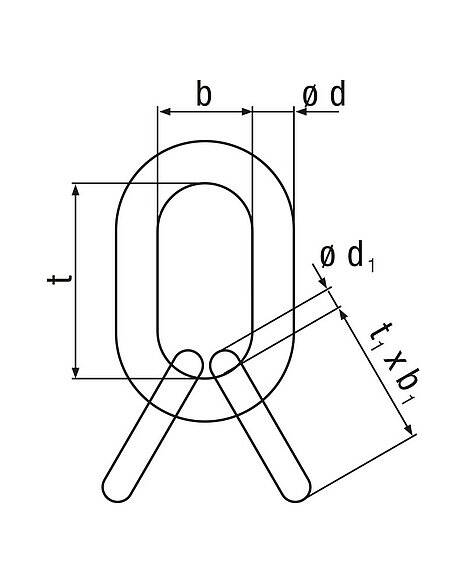

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød/ød1 [mm] | b/b1 [mm] | t/t1 [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| ENORM EAE 4-6 | 3,0 | 2,12 | 18/13 | 75/25 | 135/54 | 1,4 | 0322006000 |
| ENORM EAE 4-8 | 5,3 | 3,75 | 22/16 | 90/34 | 160/70 | 2,4 | 0322008000 |
| ENORM EAE 4-10 | 8,4 | 6,0 | 26/18 | 100/40 | 180/85 | 3,7 | 0322010000 |
| ENORM EAE 4-13 | 14,0 | 10,0 | 32/22 | 110/50 | 200/115 | 6,3 | 0322013000 |
| ENORM EAE 4-16 | 21,2 | 15,0 | 36/26 | 140/65 | 260/140 | 10,0 | 0322016000 |
| ENORM EAE 4-18 | 26,5 | 19,0 | 45/32 | 180/70 | 340/150 | 19,0 | 0322018000 |
| ENORM EAE 4-22 | 40,0 | 28,0 | 50/36 | 190/75 | 350/170 | 23,4 | 0322022000 |
| ENORM EAE 4-26 | 56,0 | 40,0 | 63/45 | 220/90 | 430/180 | 47,0 | 0322026000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
