JDT - ENORM Aufhängeglied EAE 2
Sale!
Artikelnummer:
0321913000

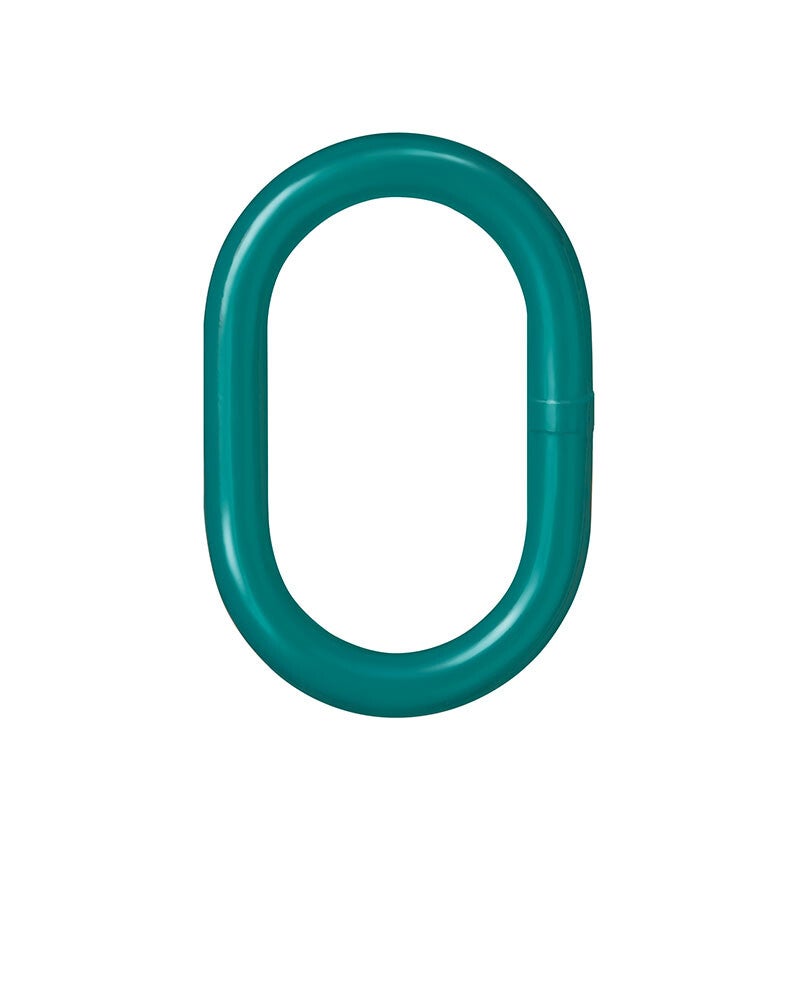

ENORM Aufhängeglied EAE der Güteklasse 10 nach EN 1677-4, DIN 5688-3 für 2-strängige Kettengehänge.

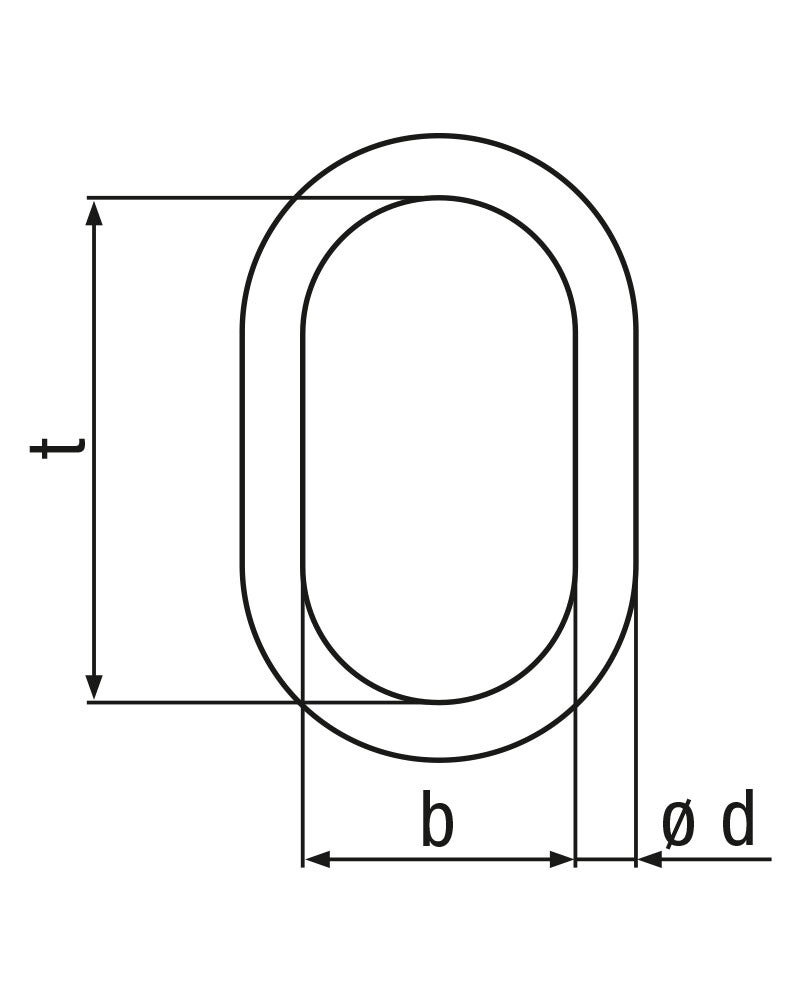

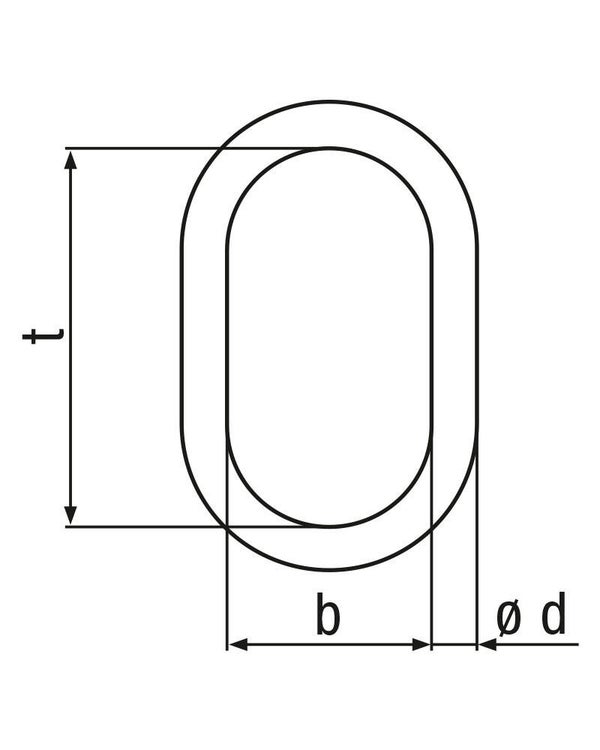

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| ENORM EAE 2-6 | 2,0 | 1,4 | 13 | 60 | 110 | 0,35 | 0321913000 |
| ENORM EAE 2-8 | 3,55 | 2,5 | 18 | 75 | 135 | 0,9 | 0321918000 |
| ENORM EAE 2-10 | 5,6 | 4,0 | 22 | 90 | 160 | 1,5 | 0321922000 |
| ENORM EAE 2-13 | 9,5 | 6,7 | 26 | 100 | 180 | 2,35 | 0321926000 |
| ENORM EAE 2-16 | 14,0 | 10,0 | 32 | 110 | 200 | 3,85 | 0321932000 |
| ENORM EAE 2-18 | 18,0 | 12,5 | 36 | 140 | 260 | 6,2 | 0321936000 |
| ENORM EAE 2-22 | 26,5 | 19,0 | 45 | 180 | 340 | 13,0 | 0321945000 |
| ENORM EAE 2-26 | 37,0 | 26,5 | 56 | 200 | 400 | 23,54 | 0321956000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
