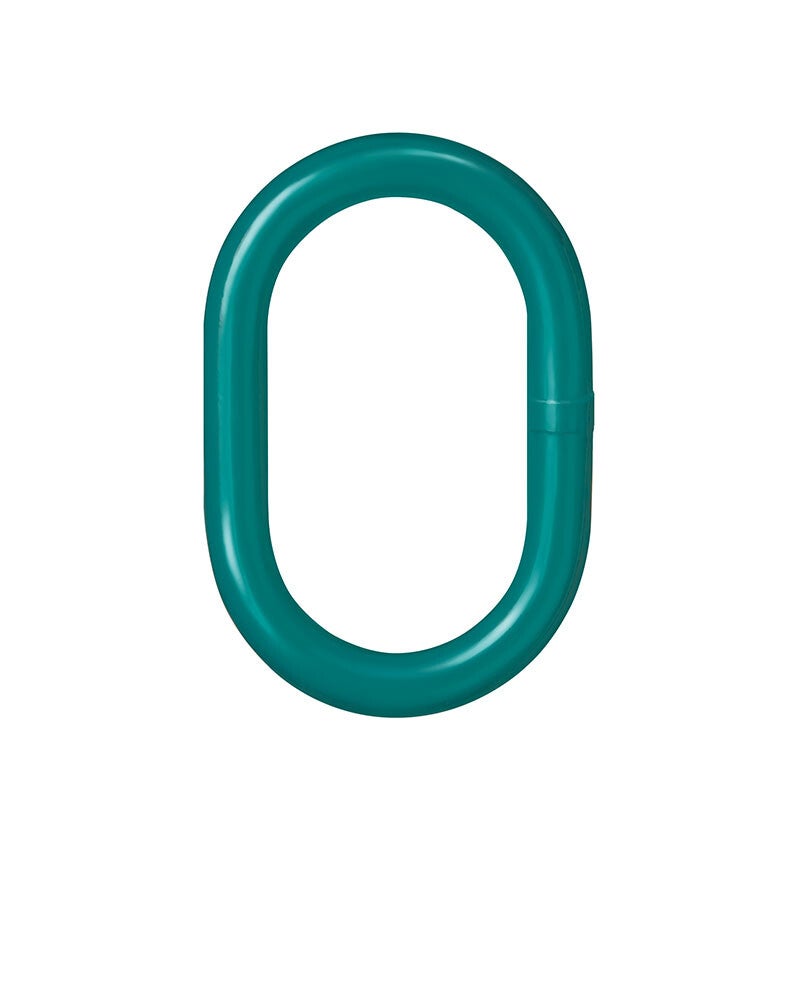

JDT - ENORM Aufhängeglied EAE 1
Sale!
Artikelnummer:
0321913000
ENORM Aufhängeglied EAE der Güteklasse 10 nach EN 1677-4, DIN 5688-3 für 1-strängige Kettengehänge.

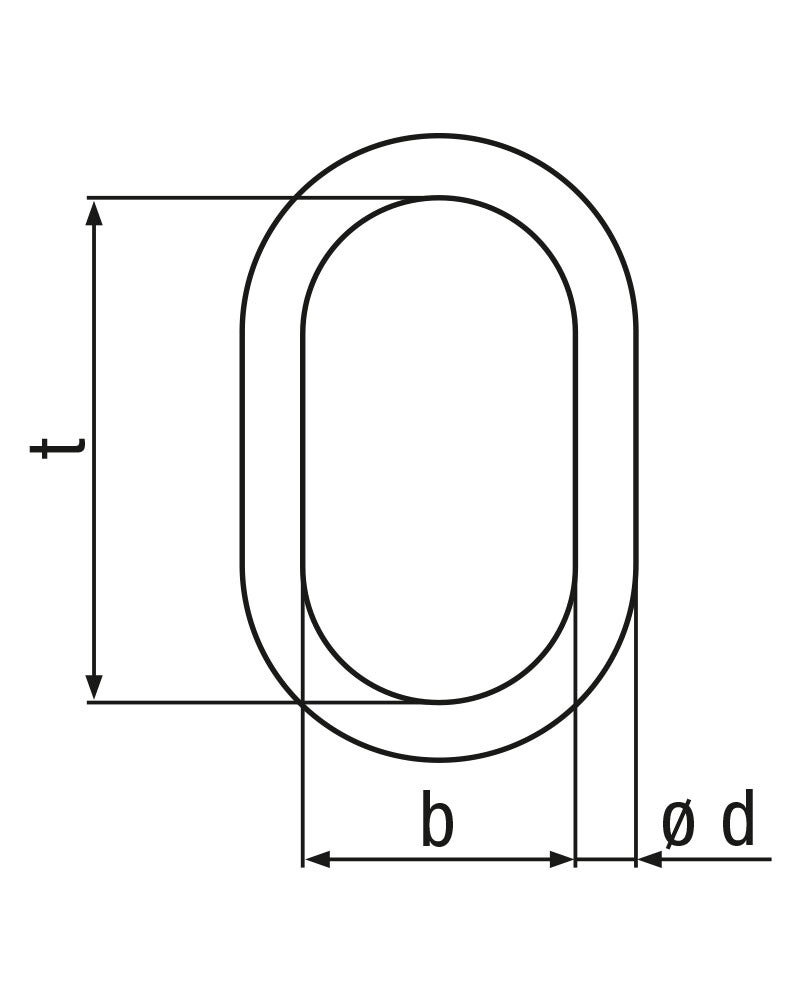

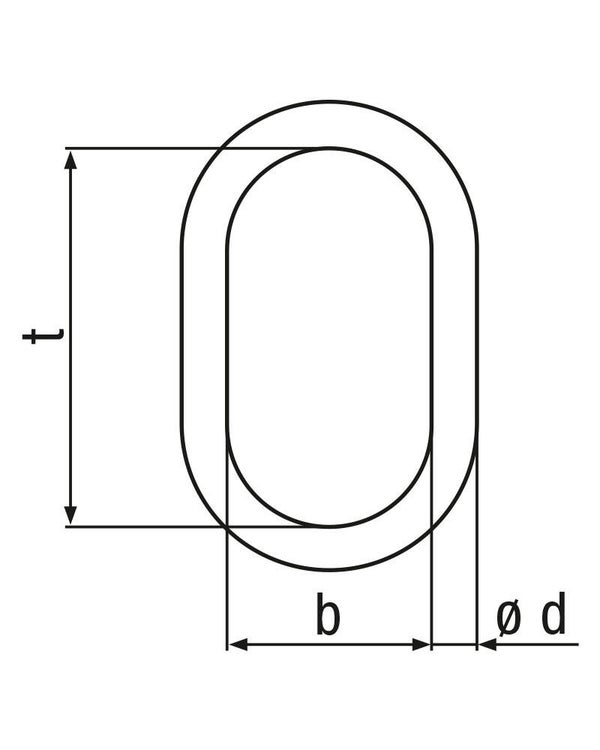

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | ød [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|
| ENORM EAE 1-6 | 1,4 | 13 | 60 | 110 | 0,35 | 0321913000 |
| ENORM EAE 1-8 | 2,5 | 16 | 60 | 110 | 0,6 | 0321916000 |
| ENORM EAE 1-10 | 4,0 | 18 | 75 | 135 | 0,9 | 0321918000 |
| ENORM EAE 1-13 | 6,7 | 22 | 90 | 160 | 1,5 | 0321922000 |
| ENORM EAE 1-16 | 10,0 | 26 | 100 | 180 | 2,4 | 0321926000 |
| ENORM EAE 1-18 | 12,5 | 32 | 110 | 200 | 3,9 | 0321932000 |
| ENORM EAE 1-22 | 19,0 | 36 | 140 | 260 | 6,2 | 0321936000 |
| ENORM EAE 1-26 | 26,5 | 45 | 180 | 340 | 13,0 | 0321945000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
