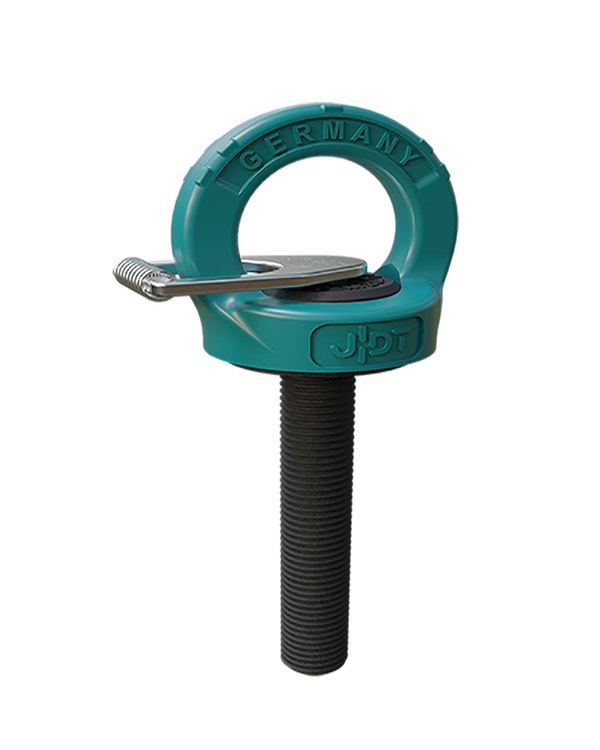

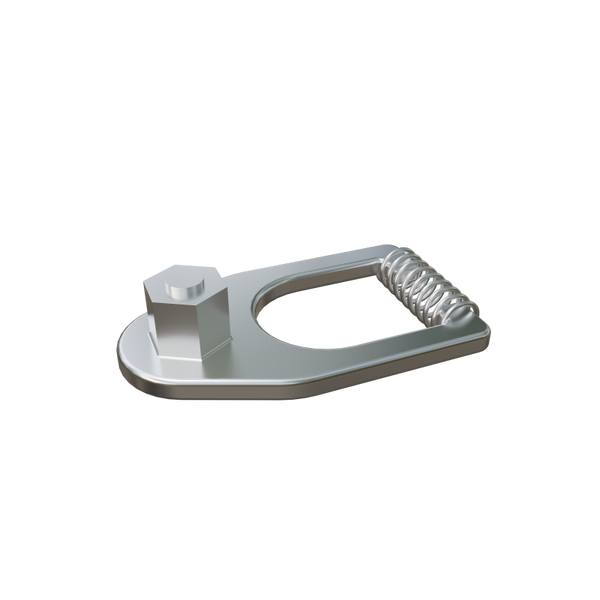

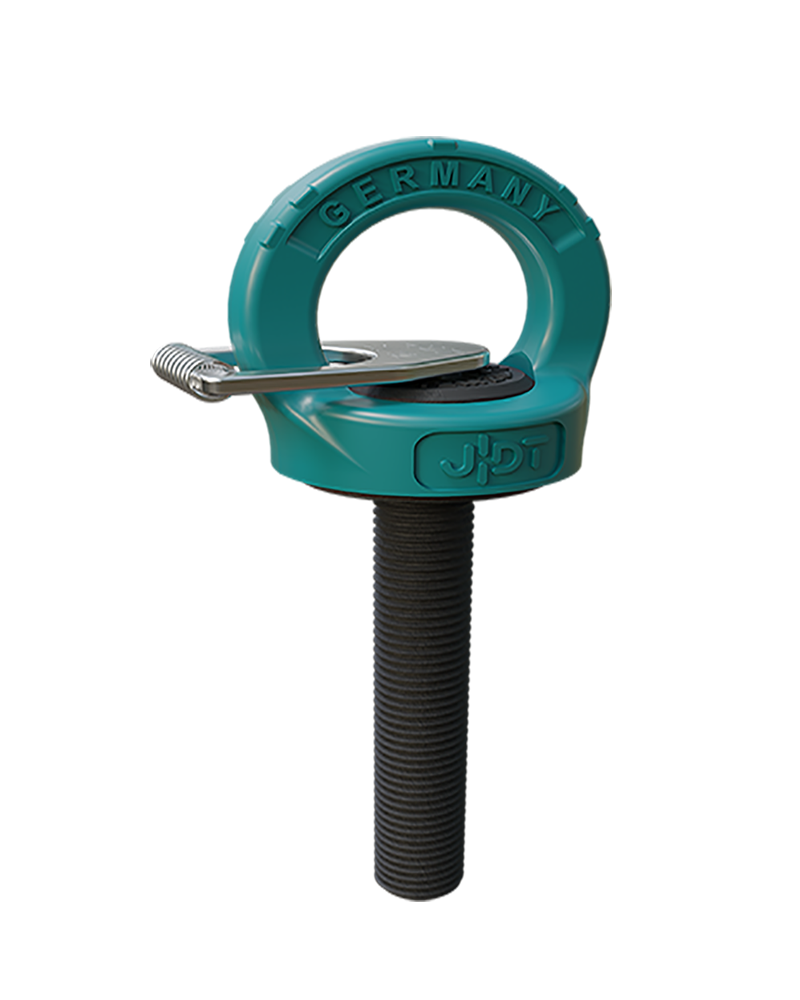

Der Anschlagpunkt Ring Point RP ist die smarte Lösung für sicheres und effizientes Heben. Durch den mitgelieferten Schlüssel ist eine einfache Montage undDemontage möglich - einfach, schnell und zuverlässig.
Mit seiner robusten Schmiedekonstruktion, einer langlebigen Pulverbeschichtung in RAL 5021 wasserblau und zahlreichen Sicherheitsfeatures erfüllt der Ring Point höchste Anforderungen in Industrie und Handwerk.
Metrisch

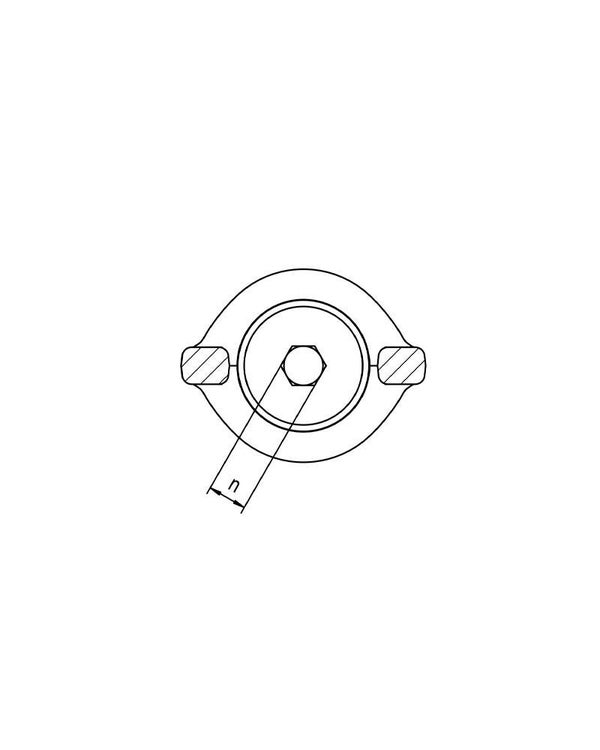

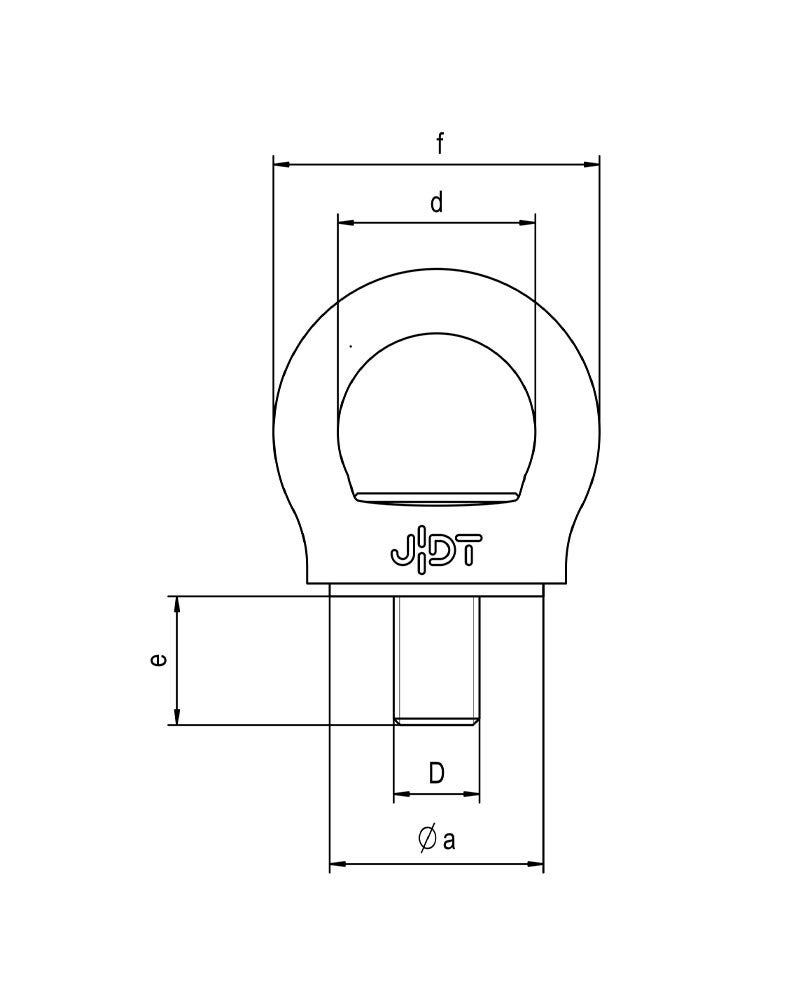

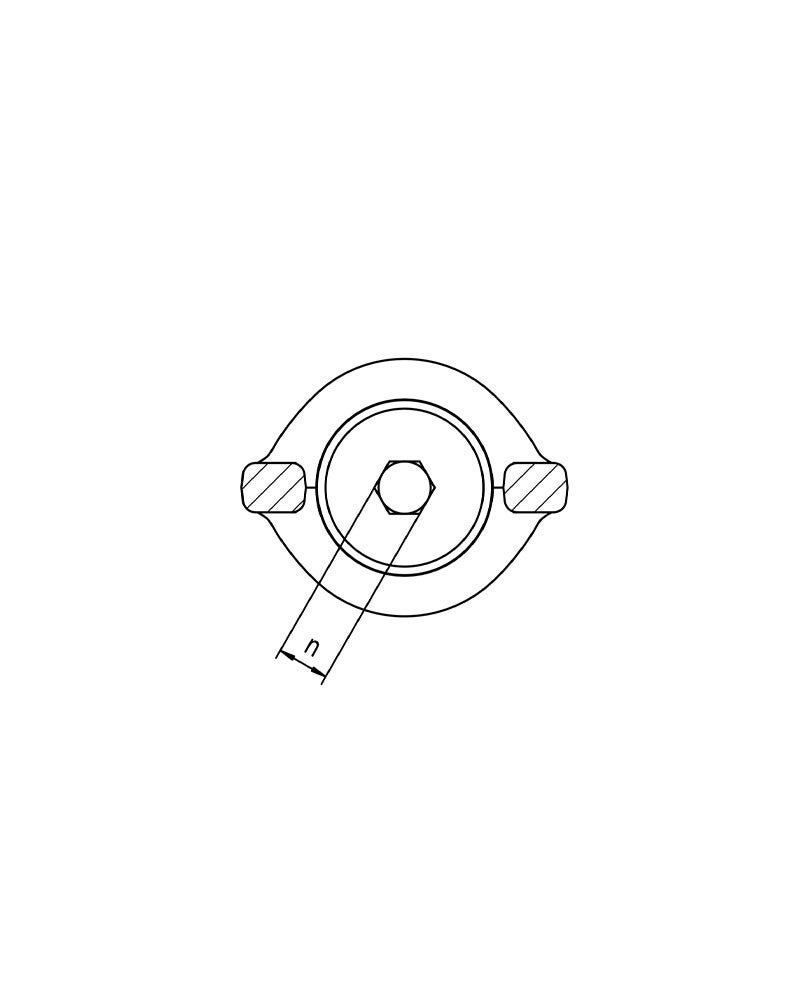

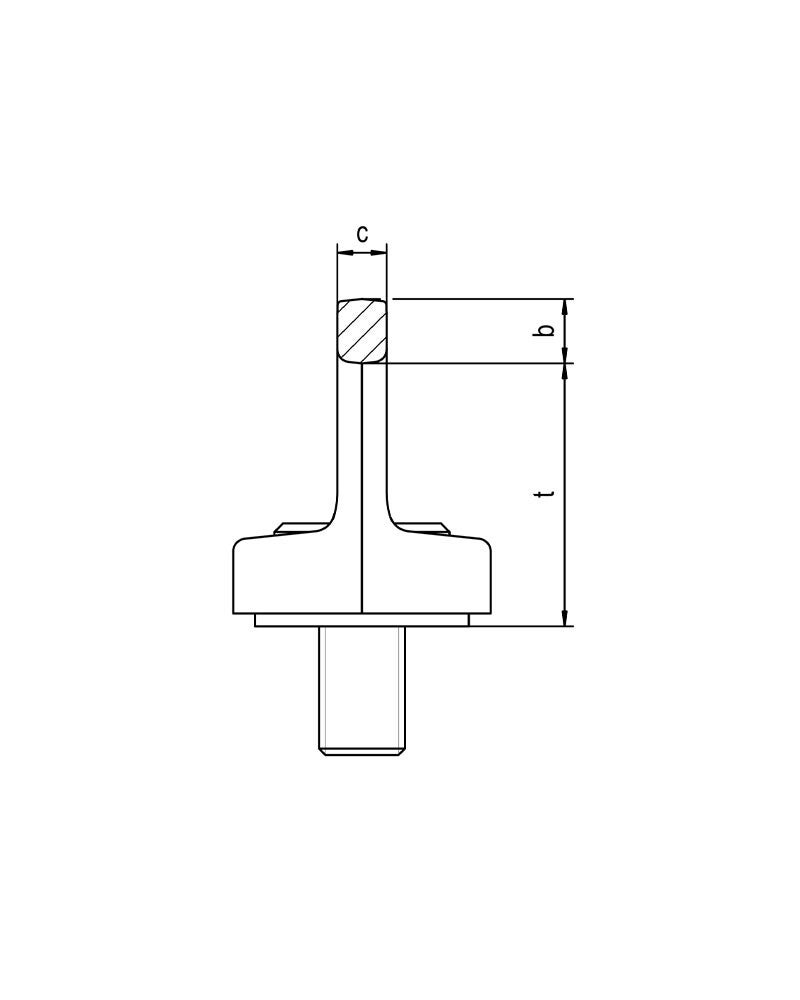

| Bezeichnung | Gewindeausführung | Variable Gewindelänge D [mm] | Steigung DIN 13 | a [mm] | b [mm] | c [mm] | d [mm] | f [mm] | t [mm] | g [mm] | n [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RP-M 035 | M 8 | 18 - 100 | 1,25 | 30 | 10 | 5 | 25 | 45 | 37 | 21 | 6 |
| RP -M 0,5 | M 10 | 18 - 100 | 1,5 | 30 | 10 | 5 | 25 | 45 | 37 | 21 | 6 |
| RP-M 0,7 | M 12 | 12 - 200 | 1,75 | 38 | 13 | 7 | 34 | 60 | 49 | 30 | 8 |
| RP-M 1,5 | M 16 | 16 - 200 | 2,0 | 42 | 14 | 10 | 36 | 64 | 51 | 32 | 10 |
| RP-M 2,3 | M 20 | 20 - 200 | 2,5 | 50 | 15 | 12 | 46 | 76 | 61 | 37 | 12 |
| RP-M 3,2 | M 24 | 24 - 200 | 3,0 | 64 | 19 | 15 | 52 | 90 | 74 | 47 | 14 |
| RP-M 4,5 | M 30 | 30 - 200 | 3,5 | 75 | 25 | 19 | 62 | 112 | 91 | 56 | 17 |
UNC
| Bezeichnung | Gewindeausführung | Variable Gewindelänge D [mm] | a [mm] | b [mm] | c [mm] | d [mm] | f [mm] | t [mm] | g [mm] | n [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| RP-M 0,35 | 5/16"-18UNC-2A | 12 - 200 | 30 | 10 | 5 | 25 | 45 | 37 | 21 | 6 |
| RP-M 0,35 | 3/18"-13UNC-2A | 15 - 200 | 30 | 10 | 5 | 25 | 45 | 37 | 21 | 6 |
| RP-M 0,5 | 7/16"-13UNC-2A | 18 - 100 | 30 | 10 | 5 | 25 | 45 | 37 | 21 | 6 |
| RP-M 0,7 | 1/2" - 13UNC-2A | 12 - 200 | 38 | 13 | 7 | 34 | 60 | 49 | 30 | 8 |
| RP-M 1,5 | 5/8" - 11UNC-2A | 16 - 200 | 42 | 14 | 10 | 36 | 64 | 51 | 32 | 10 |
| RP-M 2,3 | 3/4" - 10UNC-2A | 20 - 200 | 50 | 15 | 12 | 46 | 76 | 61 | 37 | 12 |
| RP-M 2,3 | 7/8" - 9UNC-2A | 20 - 200 | 50 | 15 | 12 | 46 | 76 | 61 | 37 | 12 |
| RP-M 3,2 | 1" - 8UNC-2A | 24 - 200 | 64 | 19 | 15 | 52 | 90 | 74 | 47 | 14 |
| RP-M 4,5 | 1 1/4" - 7UNC-2A | 30 - 200 | 75 | 25 | 19 | 62 | 112 | 91 | 56 | 17 |
Tragfähigkeiten
| Bezeichnung | 1-strängig 0° [t] | 1-strängig 90° [t] | 2-strängig 0° [t] | 2-strängig 90° [t] | 2-strängig 0°–45° [t] | 2-strängig 45°–60° [t] | 3-/4-strängig 0°–45° [t] | 3-/4-strängig 45°–60° [t] |
|---|---|---|---|---|---|---|---|---|
| RP 0,35 | 1,0 | 0,35 | 2,0 | 0,7 | 0,5 | 0,35 | 0,74 | 0,53 |
| RP 0,5 | 1,5 | 0,5 | 3,0 | 1,0 | 0,7 | 0,5 | 1,0 | 0,75 |
| RP 0,7 | 2,5 | 0,7 | 5,0 | 1,4 | 1,0 | 0,7 | 1,5 | 1,1 |
| RP 1,5 | 4,0 | 1,5 | 8,0 | 3,0 | 2,1 | 1,5 | 3,2 | 2,3 |
| RP 2,3 | 5,5 | 2,3 | 11,0 | 4,6 | 3,3 | 2,3 | 4,8 | 3,5 |
| RP 3,2 | 8,0 | 3,2 | 16,0 | 6,4 | 4,5 | 3,2 | 6,7 | 4,8 |
| RP 4,5 | 12,0 | 4,5 | 24,0 | 9,0 | 6,4 | 4,5 | 9,6 | 6,8 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
