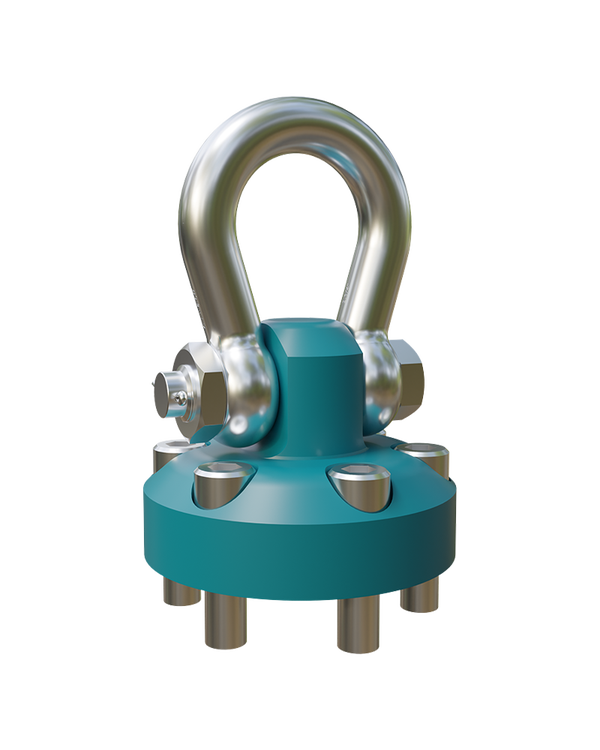

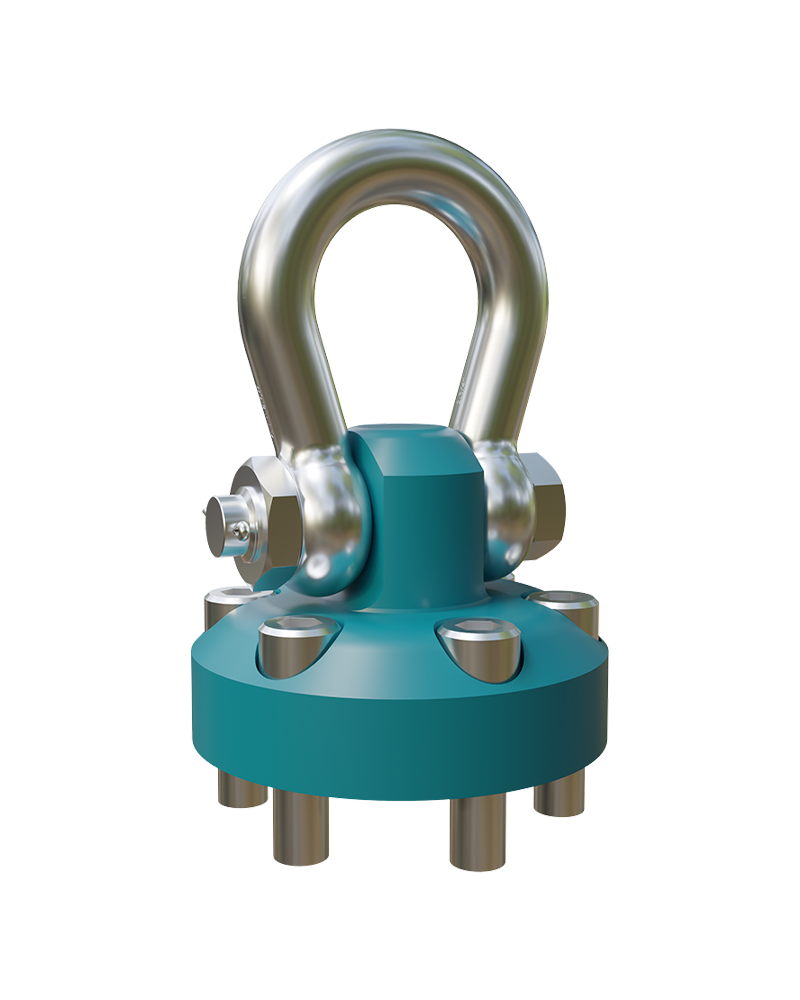

JDT - MEGA Lifting Point MLP

Ausverkauft
JDT - MEGA Lifting Point MLP
0,00 € zzgl. MwSt. und Versandkosten
Artikelnummer: 0381385000

Der MEGA Lifting Point MLP ist die leistungsstarke Lösung für das sichere Heben extrem schwerer Lasten. Entwickelt für höchste Belastbarkeit und maximale Sicherheit, überzeugt dieser Schwerlast-Anschlagpunkt druch seine kompakte Bauweise, ein ergonomisches Design sowie eine besonders effiziente Lastverteilung.

Ein entscheidener Vorteil: Der MLP kann auch bei einem Lastwinkel von 90° mit voller Tragfähigkeit (WLL) eingesetzt werden. Dies sorgt für maximale Flexibilität im Einsatz und reduziert Einschränkungen bei komplexen Hebevorgängen.

Zusätzlich ist der MLP mit integrierten Ringpunkten ausgestattet, die speziell für die Montage und Positionierung ausgelegt sind. Diese sind so angeordnet, dass der optimale Schwerpunkt des Bauteils genutzt wird. Dadurch wird eine sichere Handhabung, ein kontrolliertes Anschlagen sowie eine vereinfachte Installation gewährleistet - selbst bei sehr hohen Gewichten.

Die im Lieferumfang enthaltenen, rissgeprüften Schrauben ermöglichen eine schnelle, sichere und normgerechte Montage. Die robuste Konstruktion macht den MLP zu einem zuverlässigen Anschlagpunkt für anspruchsvolle Anwendungen in Industrie, Schwerlastlogistik und Anlagenbau.

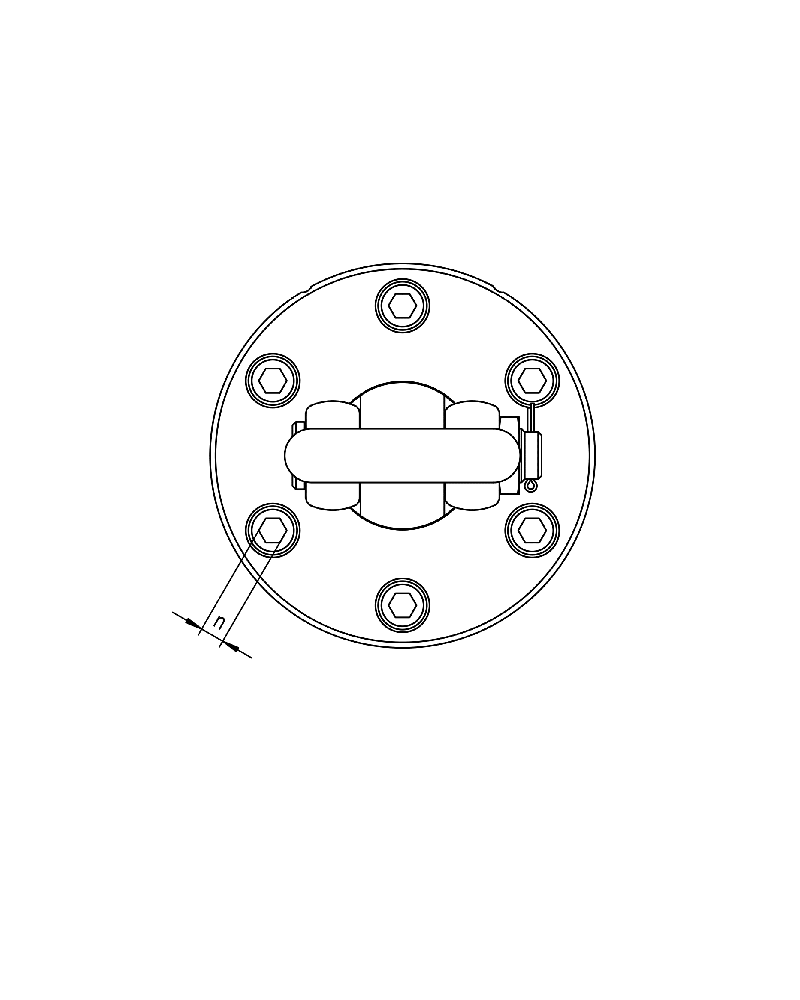

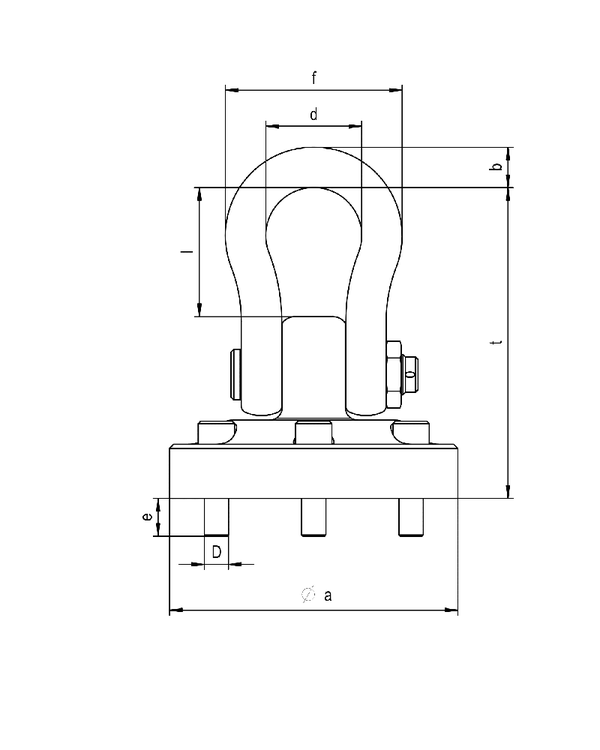

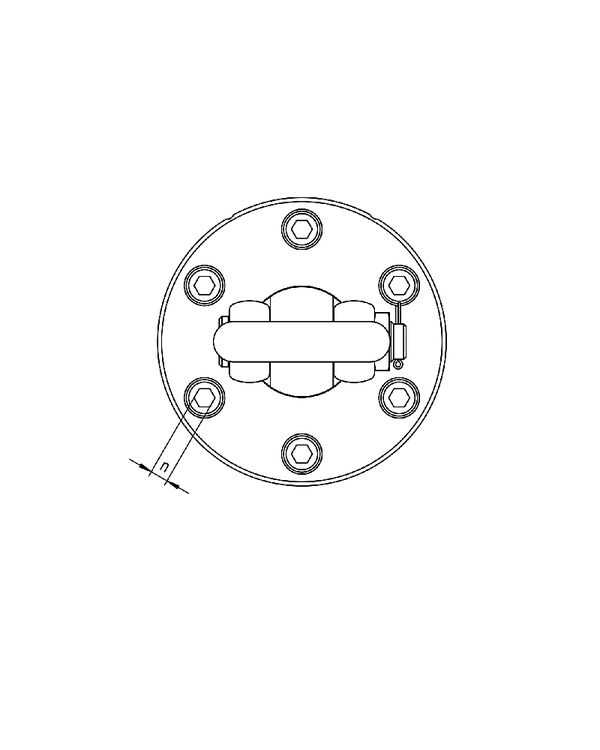

Abmessungen

Bezeichnung Gewindeausführung D x e (mm) Steigung DIN 13 a mm b mm d mm f mm t mm l mm Gewicht ohne Schäkel kg Gewicht Schäkel kg Artikelnummer
MLP 85 6x M 48 x 75 5 400 70 180 320 505 209 141 42 0381385000
MLP 100 6x M 48 x 75 5 400 80 190 350 592 271 145 70 0381310000
MLP 120 6x M 48 x 75 5 571 80 190 350 615 255 292 70 0381312000
MLP 200 10x M 48 x 75 5 650 110 275 484 833 393 439 183 0381320000
MLP 250 12x M 48 x 75 5 730 120 300 540 965 450 656 255 0381325000

Tragfähigkeiten

Bezeichnung 1-strängig 0° [t] 1-strängig 90° [t] 2-strängig 0° [t] 2-strängig 90° [t] 2-strängig 0°–45° [t] 2-strängig 45°–60° [t] 3-/4-strängig 0°–45° [t] 3-/4-strängig 45°–60° [t]
MLP 85 85 85 170 170 119 85 178 127
MLP 100 100 100 200 200 140 100 210 150
MLP 120 120 120 240 240 168 120 252 180
MLP 200 200 200 400 400 280 200 420 300
MLP 250 250 250 500 500 350 250 525 375

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
