JDT - Anschlagpunkt zum Anschweißen - APH
21,66 € 22,80 € zzgl. MwSt. und Versandkosten
Artikelnummer: 0383001000

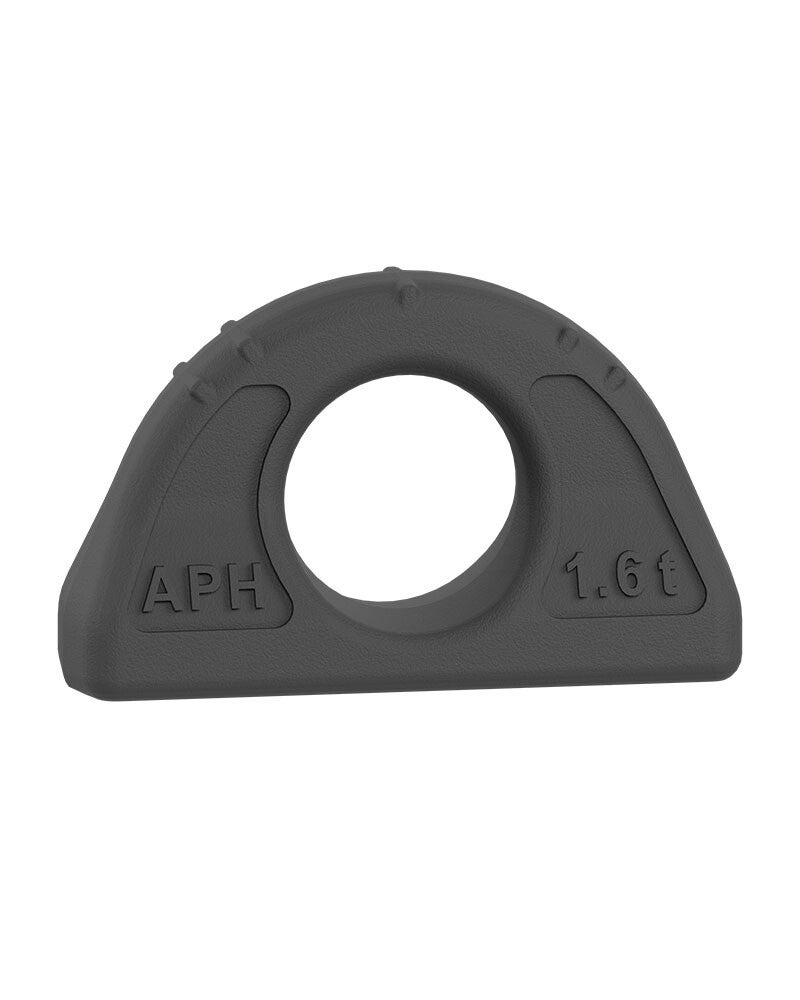

Der Anschlagpunkt APH ist ein Anschweißpunkt zum Heben.
Der robuste geschmiedete APH ist in alle Richtungen belastbar. Zusätzliche Anzeige des Anschlagwinkels.
Zusätzlicher Oberflächenschutz ZD30 für optimalen Korrosionsschutz.

APH - Betriebsanleitung

PDF – 729,7 KB 0 Downloads

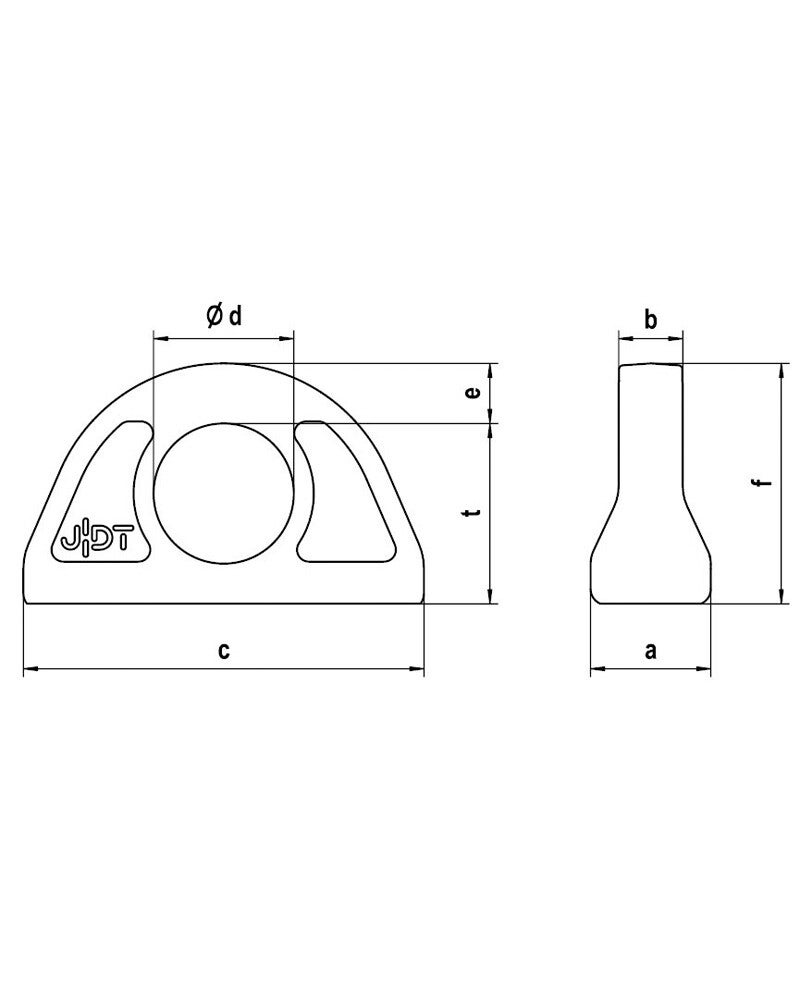

Abmessungen

Bezeichnung Tragfähigkeit 0° Tragfähigkeit 90° a mm b mm c mm d mm e mm f mm t mm Gewicht kg Artikelnummer
APH 1,6 4,0 1,6 (4)* 30 16 100 35 15 60 45 0,6 0383001000
APH 3,2 9,0 3,2 (9)* 41 23 137 50 20 84 64 1,6 0383003000
APH 5,0 12,0 5 (12)* 51 27 172 60 27 103 76 3,0 0383005000
APH 10,0 20,0 10 (20)* 70 38 228 80 34 134 100 7,1 0383010000
APH 20,0 32,0 20 (32)* 90 52 272 115 39 182 143 14,3 0383020000
APH 31,5 40,0 31,5 (40)* 64 16 320 130 49 215 166 25,4 0383030000

Tragfähigkeiten

Bezeichnung 1-strängig 0° [t] 1-strängig 90° [t] 2-strängig 0° [t] 2-strängig 90° [t] 2-strängig 0°–45° [t] 2-strängig 45°–60° [t] 3-/4-strängig 0°–45° [t] 3-/4-strängig 45°–60° [t]
APH 1,6 4,0 1,6 (4)* 8,0 3,2 (8)* 2,2 (5,6)* 1,6 (4,0)* 3,4 (8,4)* 2,4 (6,0)*
APH 3,2 9,0 3,2 (9,0)* 18,0 6,4 (18,0)* 4,5 (12,6)* 3,2 (9,0)* 6,7 (18,9)* 4,8 (13,5)*
APH 5,0 12,0 5,0 (12,0)* 24,0 10,0 (24,0)* 7,0 (16,8)* 5,0 (12,0)* 10,5 (25,2)* 7,5 (18,0)*
APH 10,0 20,0 10,0 (20,0)* 40,0 20,0 (40,0)* 14,0 (28,0)* 10,0 (20,0)* 21,2 (42,0)* 15,0 (30,0)*
APH 20,0 32,0 20,0 (32,0)* 64,0 40,0 28,0 20,0 42,0 30,0
APH 31,5 40,0 31,5 (40,0)* 80 63,0 45,0 31,5 67,0 47,5

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
