JDT - TAPS-E zum Anschweißen

Sale!
JDT - TAPS-E zum Anschweißen
10,64 € 11,20 € zzgl. MwSt. und Versandkosten
Artikelnummer: 0382901000

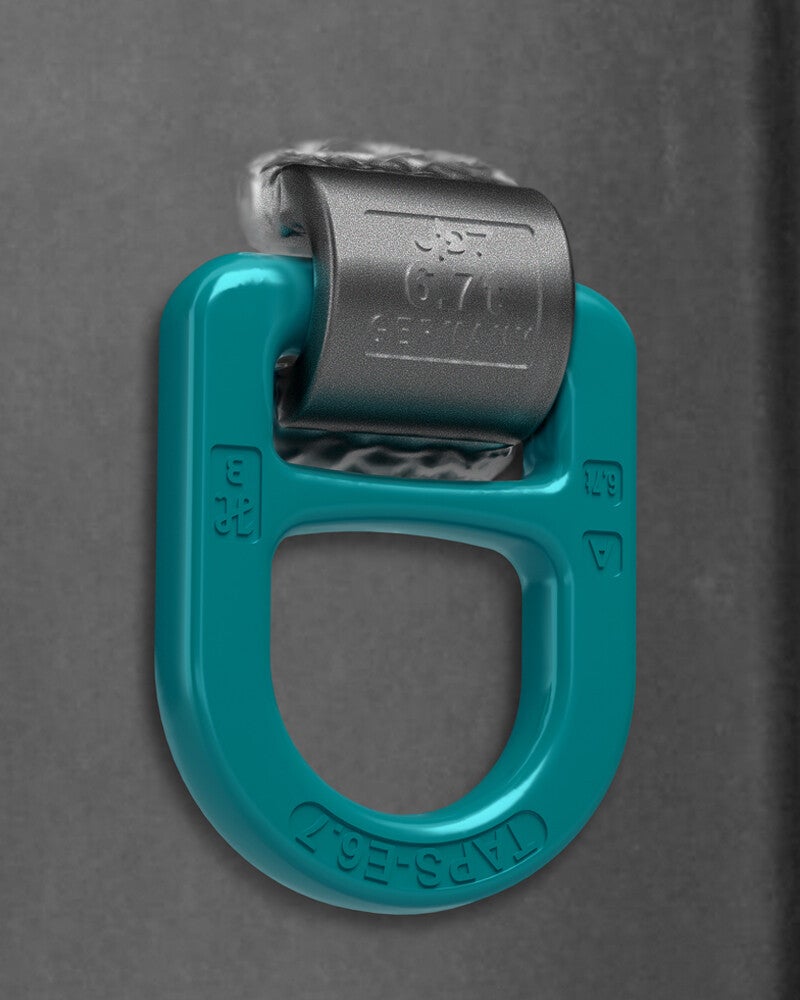

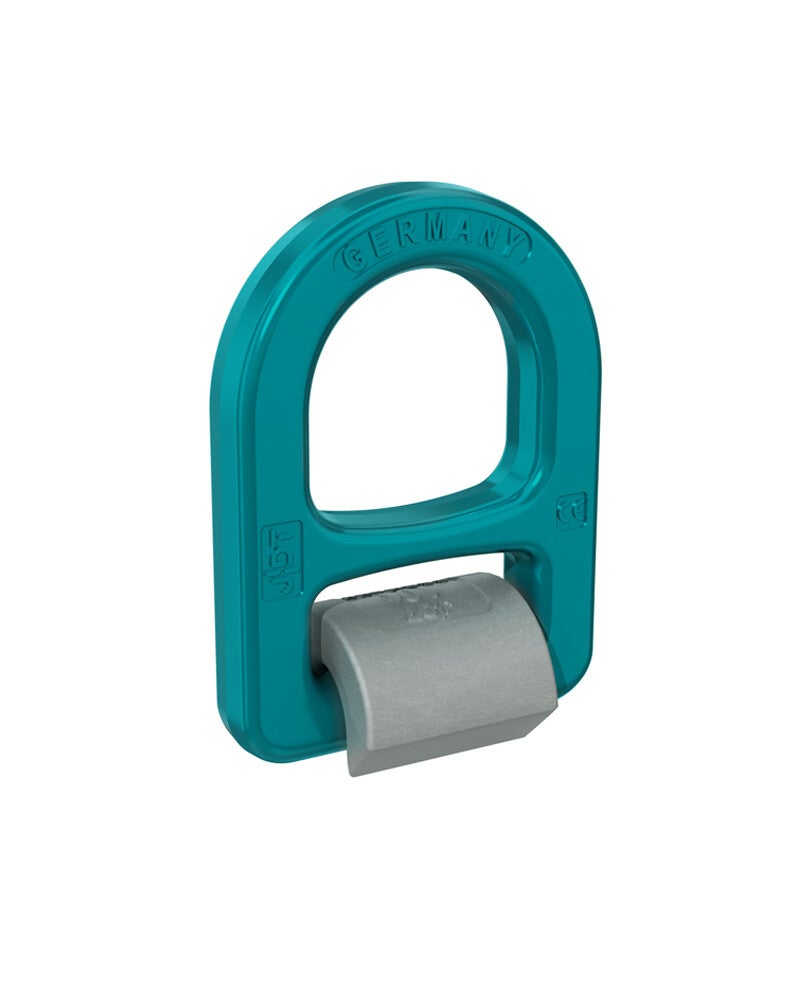

Der ENORM Anschlagpunkt TAPS-E ist ein Anschweißpunkt zum Heben und Zurren nach DIN EN 1677-1.

TAPS-E zum Anschweißen - Betriebsanleitung

PDF – 675,4 KB 0 Downloads

TAPS-E zum Anschweißen - Schweißinformation

PDF – 468,0 KB 0 Downloads

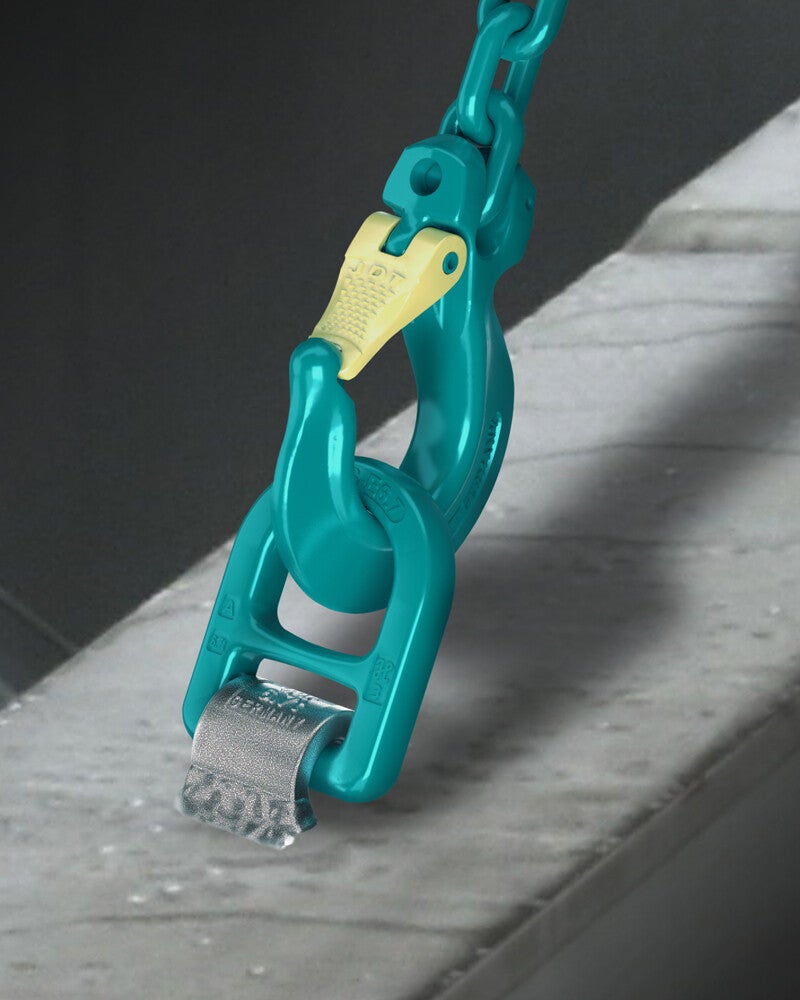

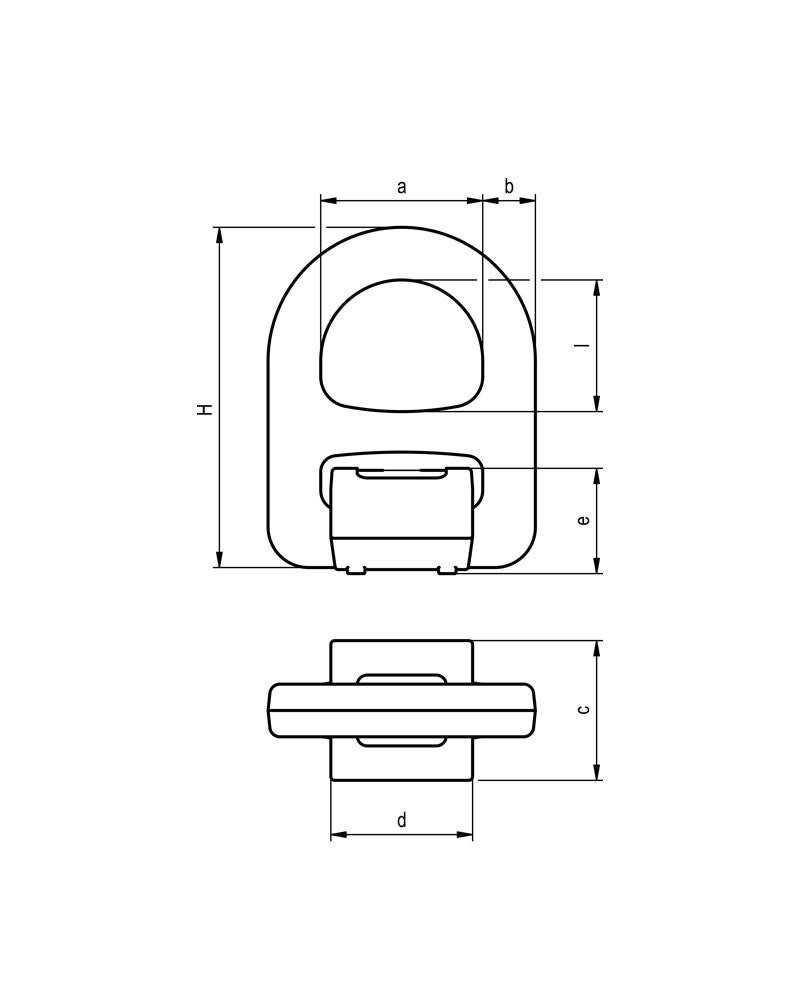

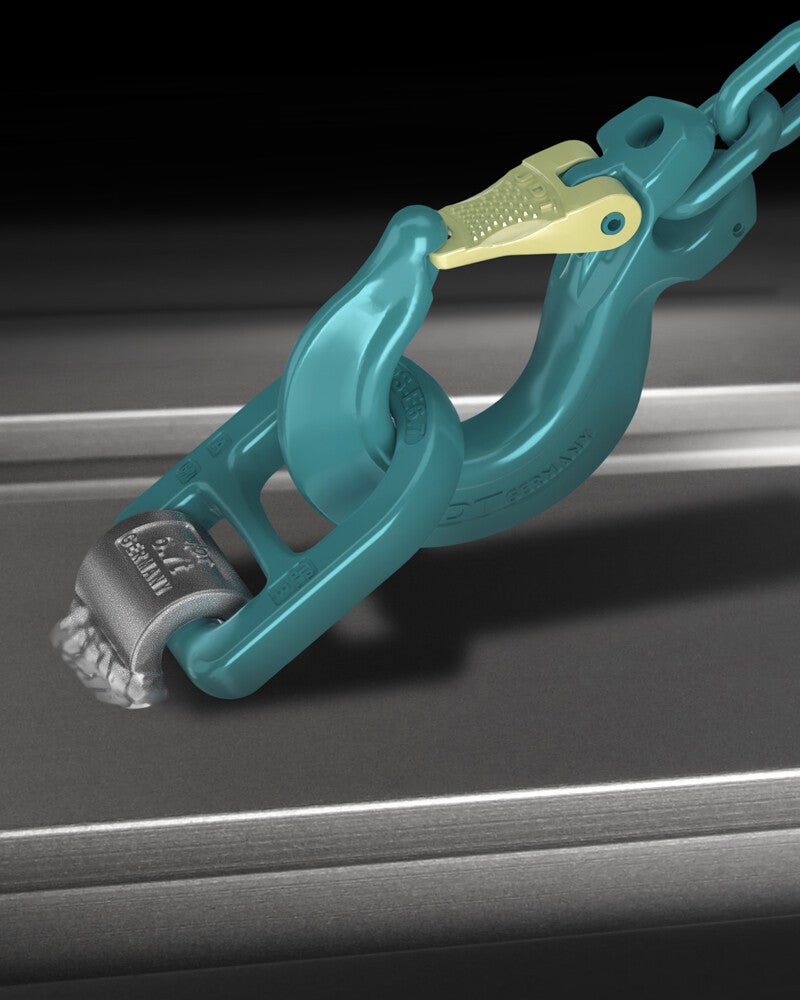

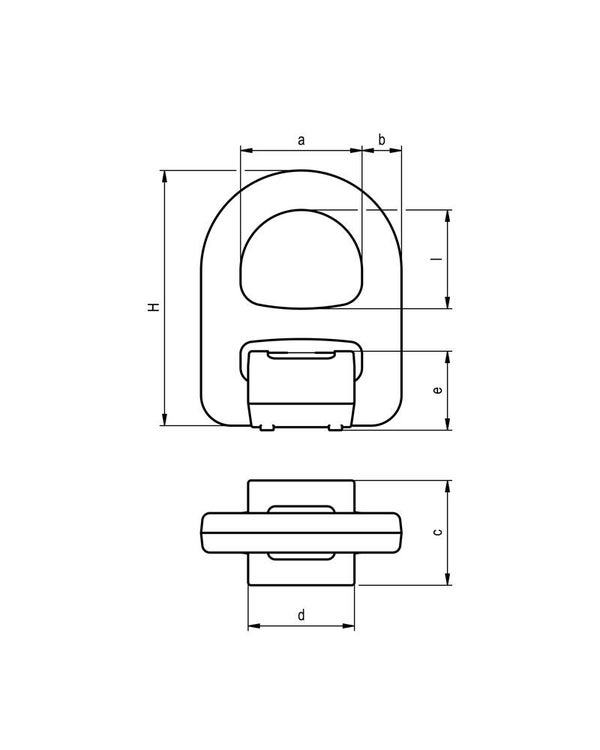

Abmessungen

Bezeichnung Tragfähigkeit t Zurrkraft daN a mm b mm c mm d mm e mm I mm H mm Gewicht [kg] Artikelnummer
TAPS-E 1,4 1,4 2.800 38 13 34 34 27 40 91 0,43 0382901000
TAPS-E 2,5 2,5 5.000 40 14 34 34 27 40 91 0,47 0382902000
TAPS-E 4 4,0 8.000 56 22 46 49 34 52 123 1,24 0382904000
TAPS-E 6,7 6,7 13.400 67 22 55 59 41 63 145 1,96 0382906000
TAPS-E 10 10 20.000 80 26 69 70 52 65 168 3,51 0382910000
TAPS-E 12,5 12,5 25.000 90 28 74 80 56 80 189 4,51 0382912000
TAPS-E 16 16 32.000 100 30 80 90 59 90 205 5,74 0382916000
TAPS-E 19 19 38.000 100 32 94 90 66 90 220 6,94 0382919000
TAPS-E 26,5 26,5 - 170 52 130 140 103 175 380 28,7 0382926000

Tragfähigkeiten

Bezeichnung 1-strängig 0° [t] 1-strängig 90° [t] 2-strängig 0° [t] 2-strängig 90° [t] 2-strängig 0°–45° [t] 2-strängig 45°–60° [t] 3-/4-strängig 0°–45° [t] 3-/4-strängig 45°–60° [t]
TAPS-E 1,4 2,5 1,4 5 2,8 2 1,4 3 2,1
TAPS-E 2,5 4 2,5 8 5 3,5 2,5 5,3 3,8
TAPS-E 4 6 4 12 8 5,6 4 8,5 6
TAPS-E 6,7 10 6,7 20 13,4 9,4 6,7 14,2 10,1
TAPS-E 10 15 10 30 20 14 10 21,2 15
TAPS-E 12,5 20 12,5 40 25 18 12,5 26,5 19
TAPS-E 16 24 16 48 32 22,6 16 33,9 24
TAPS-E 19 30 19 60 38 26,5 19 40 28
TAPS-E 26,5 37,5 26,5 75 53 37 26,5 56 40

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
