JDT - Ring point - Metrisch
47,64 € 50,15 € zzgl. MwSt. und Versandkosten
Artikelnummer: 0382100008

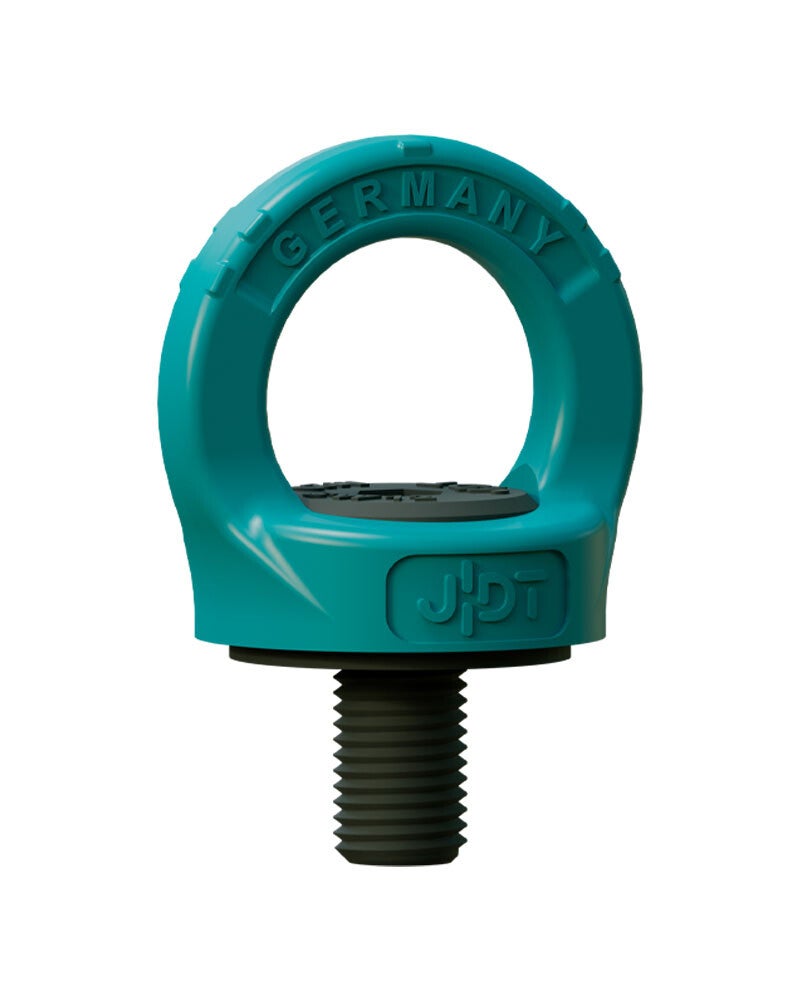

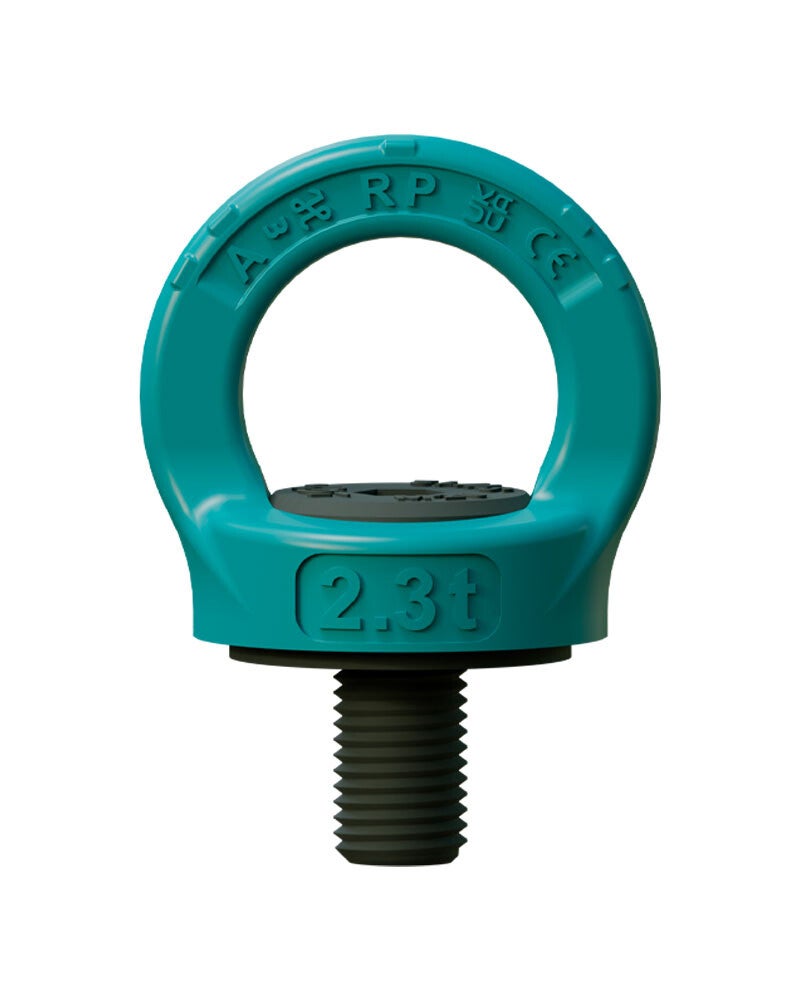

Der Ring Point RP ist die smarte Lösung für sicheres und effizientes Heben. Dank seines patentiertes Designs lässt sich der Anschlagpunkt werkzeuglos montieren und demontieren - einfach, schnell und zuverlässig.
Mit seiner robusten Schmiedekonstruktion, einer langlebigen Pulverbeschichtung in RAL 5021 wasserblau und zahlreichen Sicherheitsfeatures erfüllt der Ring Point höchste Anforderungen in Industrie und Handwerk.

Ring point - Betriebsanleitung

PDF – 588,1 KB 0 Downloads

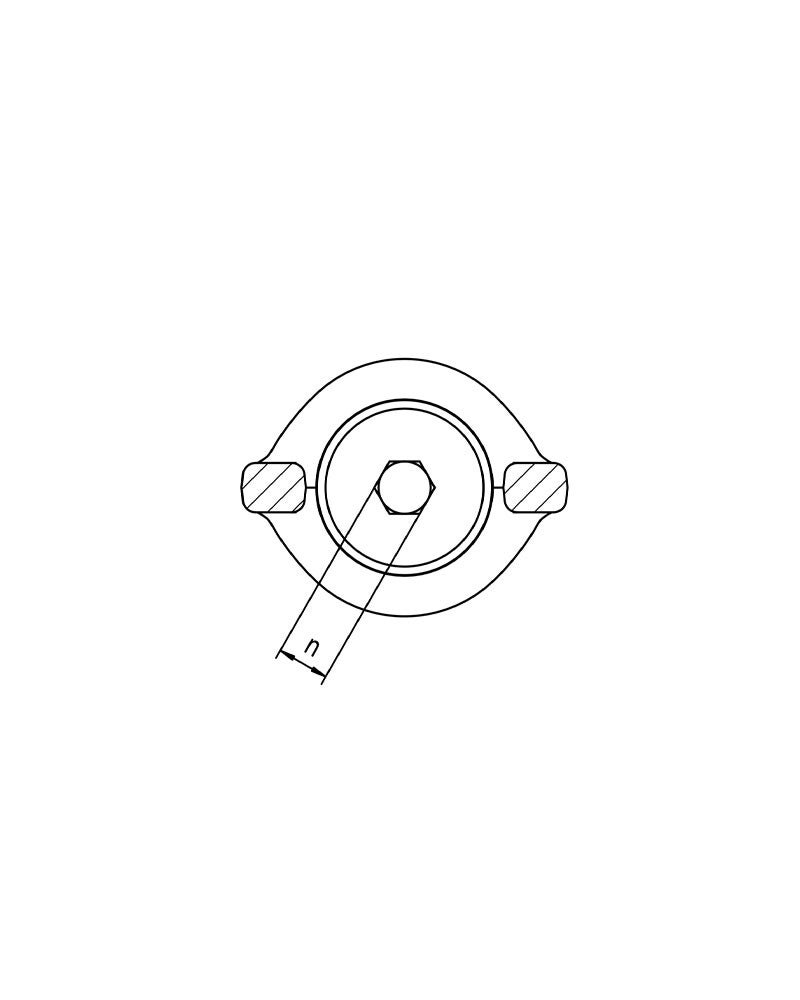

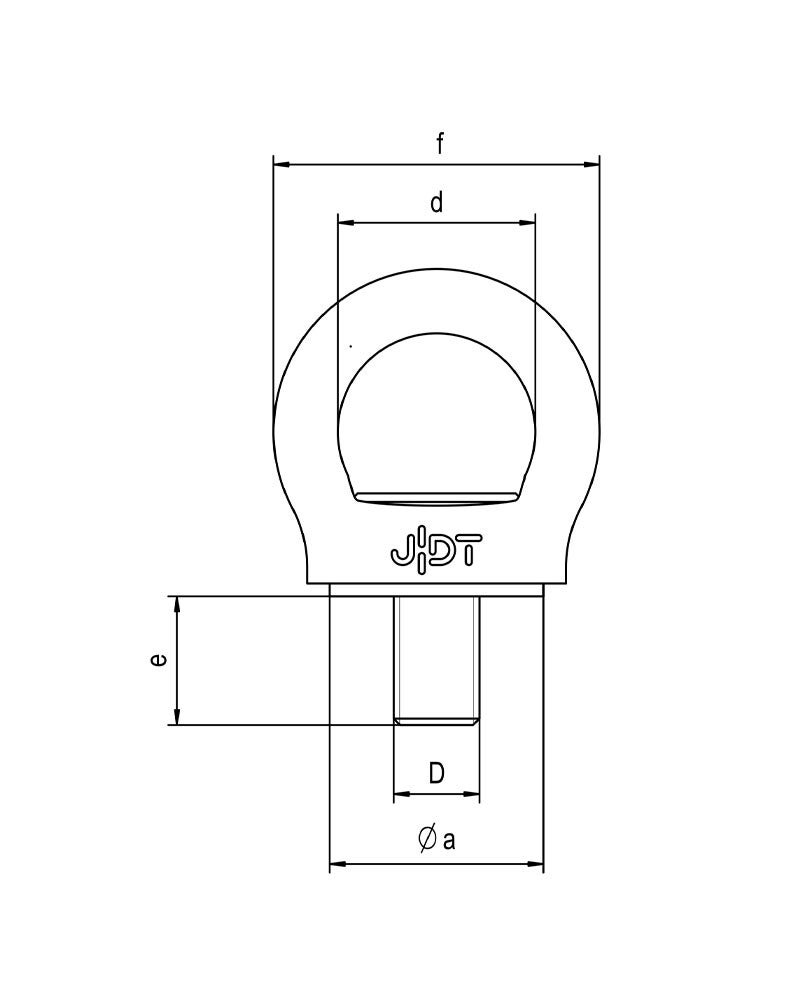

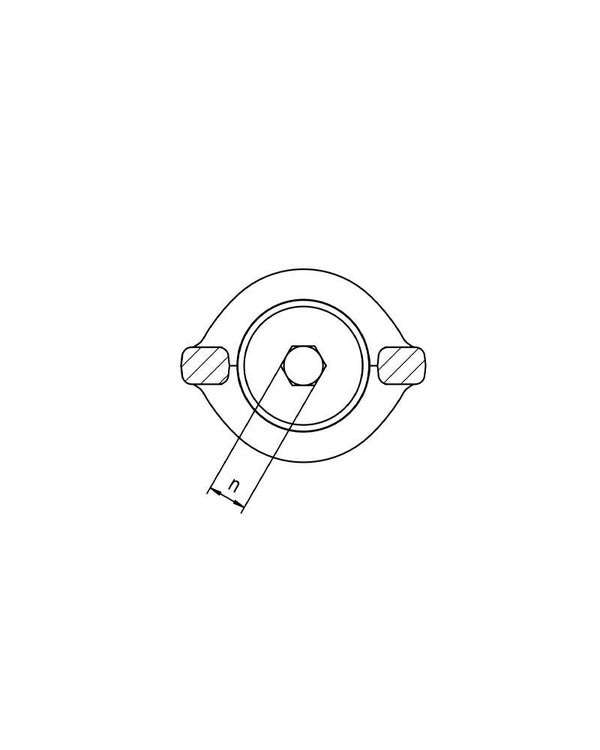

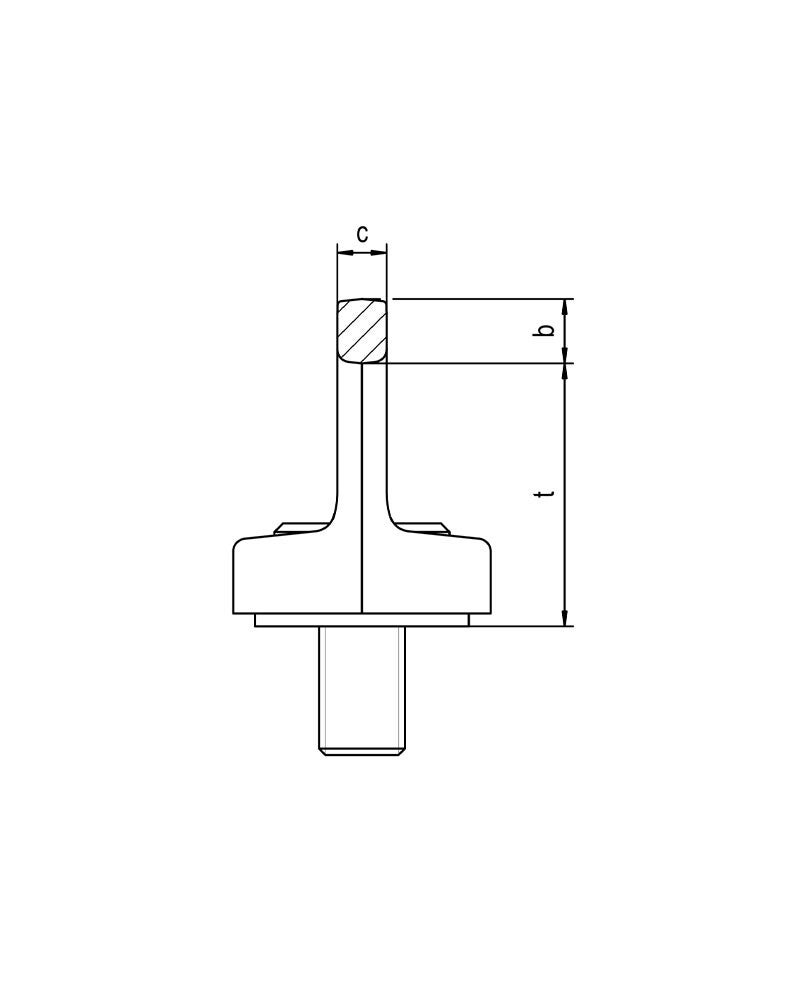

Abmessungen

Bezeichnung Gewindeausführung D x e (mm) Steigung DIN 13 a mm b mm c mm d mm f mm t mm g mm n mm Gewicht kg Artikelnummer
RP 0,35 M 8x18 1,25 30 10 5 25 45 37 21 6 0,12 0382100008
RP 0,5 M 10x18 1,5 30 1 5 25 45 37 21 6 0,13 0382100001
RP 0,7 M 12x18 1,8 36,5 13 7 34 60 49 30 8 0,3 0382100000
RP 1,5 M 16x20 2,0 42 14 10 36 64 51 32 10 0,4 0382101000
RP 2,3 M 20x30 2,5 50 15 12 46 76 61 37 12 0,7 0382102000
RP 3,2 M 24x30 3,0 64 19 15 52 90 74 47 14 1,2 0382103000
RP 4,5 M 30x35 3,5 75 25 19 62 112 91 56 17 2,2 0382104000
Bezeichnung Gewindeausführung D x e (mm) a mm b mm c mm d mm f mm t mm g mm n mm Gewicht kg Artikelnummer
RP 0,35 5/16"-18UNC-2A x 12 mm 30 10 5 25 45 37 21 6 0,12 0382100505
RP 0,35 3/8"-16UNC-2A x 15 mm 30 10 5 25 45 37 21 6 0,12 0382100506
RP 0,5 7/16"-14UNC-2A x 15 mm 30 10 5 25 45 37 21 6 0,13 0382100507
RP 0,7 1/2" - 13UNC-2A x 18 36,5 13 7 34 60 49 30 8 0,3 0382100501
RP 1,5 5/8" - 11UNC-2A x 20 42 14 10 36 64 51 10 32 0,4 0382101501
RP 2,3 3/4" - 10UNC-2A x 30 50 15 12 46 76 61 12 37 0,7 0382102502
RP 2,3 7/8" - 9UNC-2A x 30 50 15 12 46 76 61 12 37 0,7 0382102503
RP 3,2 1" - 8UNC-2A x 35 64 19 15 52 90 74 14 47 1,2 0382103501
RP 4,5 1 1/4"-7 UNC-2A x 40 75 25 19 62 112 91 17 56 2,2 0382104501

Tragfähigkeiten

Bezeichnung 1-strängig 0° [t] 1-strängig 90° [t] 2-strängig 0° [t] 2-strängig 90° [t] 2-strängig 0°–45° [t] 2-strängig 45°–60° [t] 3-/4-strängig 0°–45° [t] 3-/4-strängig 45°–60° [t]
RP 0,35 1,0 0,35 2,0 0,7 0,5 0,35 0,74 0,53
RP 0,5 1,5 0,5 3,0 1,0 0,7 0,5 1,0 0,75
RP 0,7 2,5 0,7 5,0 1,4 1,0 0,7 1,5 1,1
RP 1,5 4,0 1,5 8,0 3,0 2,1 1,5 3,2 2,3
RP 2,3 5,5 2,3 11,0 4,6 3,3 2,3 4,8 3,5
RP 3,2 8,0 3,2 16,0 6,4 4,5 3,2 6,7 4,8
RP 4,5 12,0 4,5 24,0 9,0 6,4 4,5 9,6 6,8

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
