JDT - Anschlagpunkt - TAPS zum Anschweißen
Sale!
Artikelnummer:
0381701000

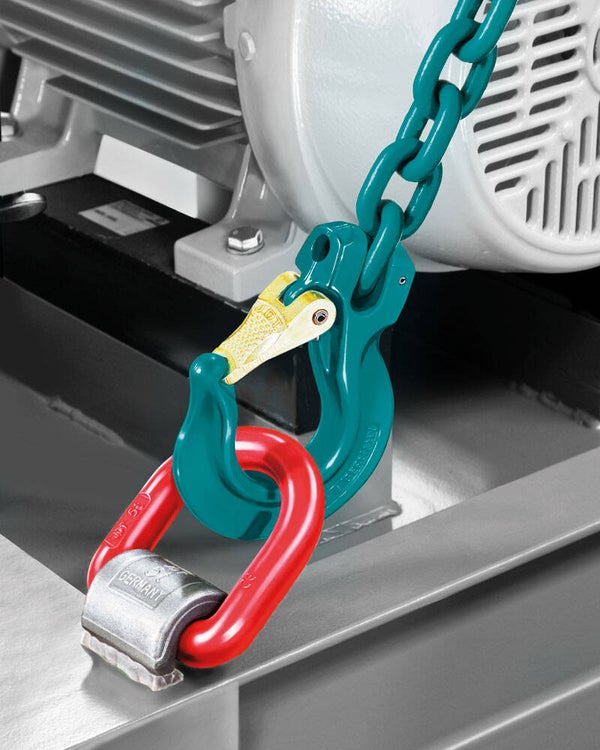

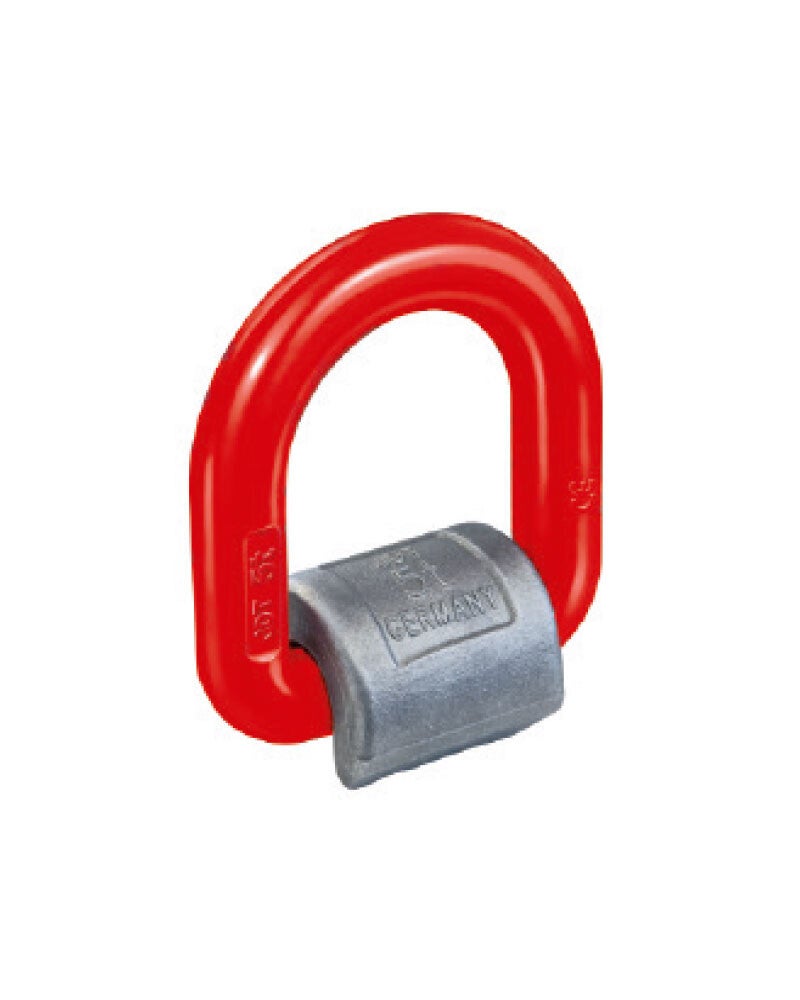

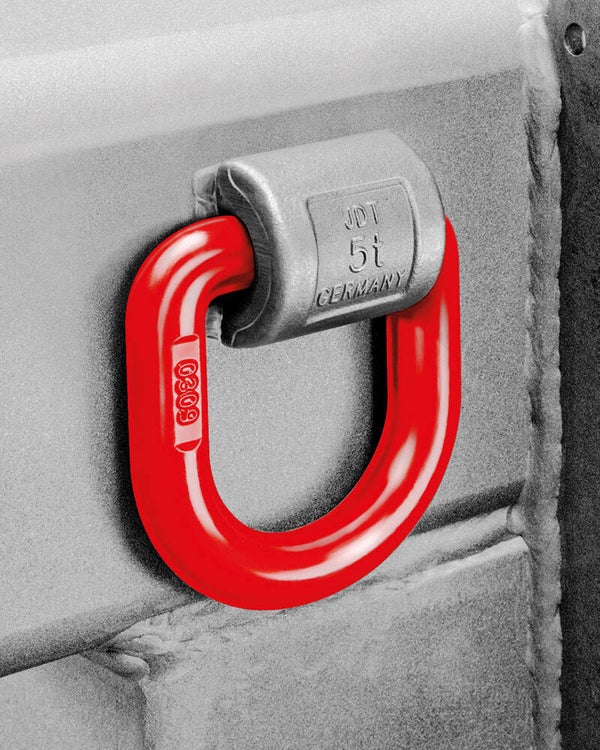

Der TAPS Anschlagpunkt zum Anschweißen.
Der TAPS ist auch quer in Schwenkrichtung belastbar.

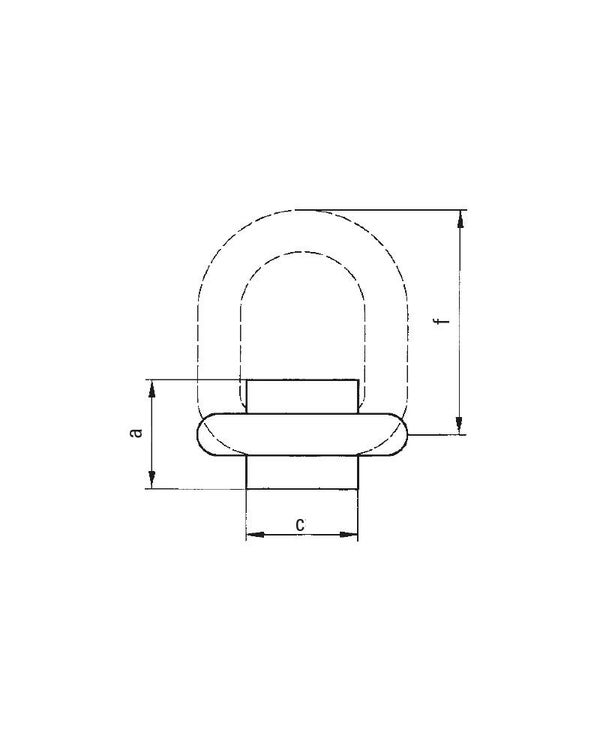

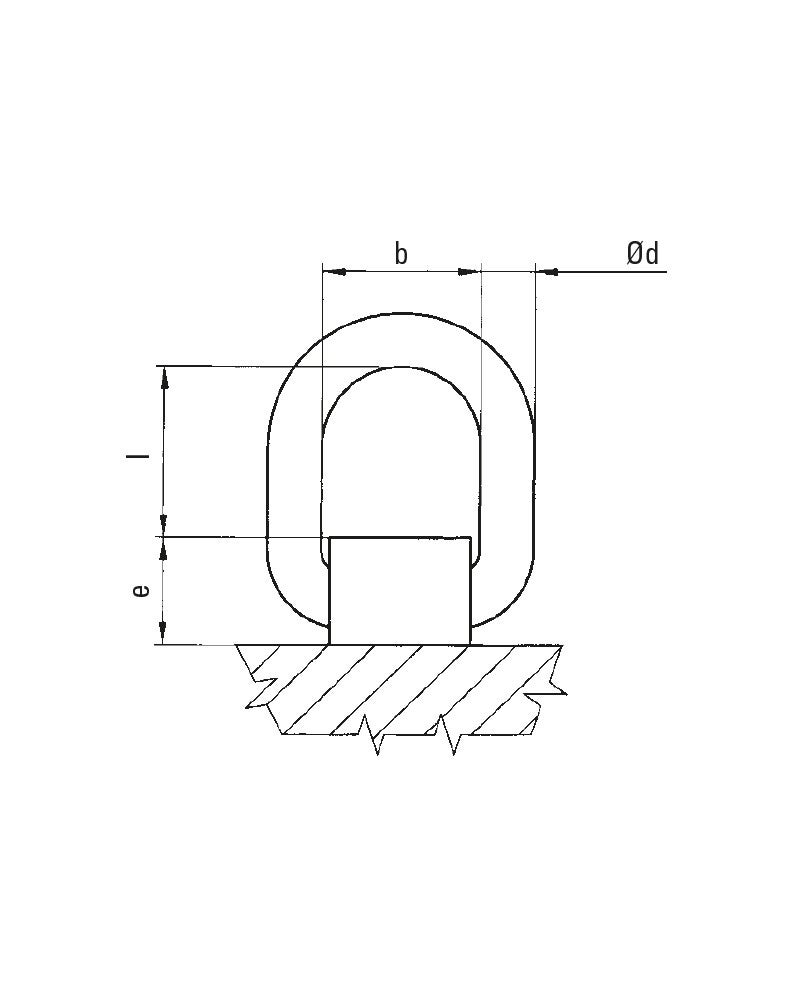

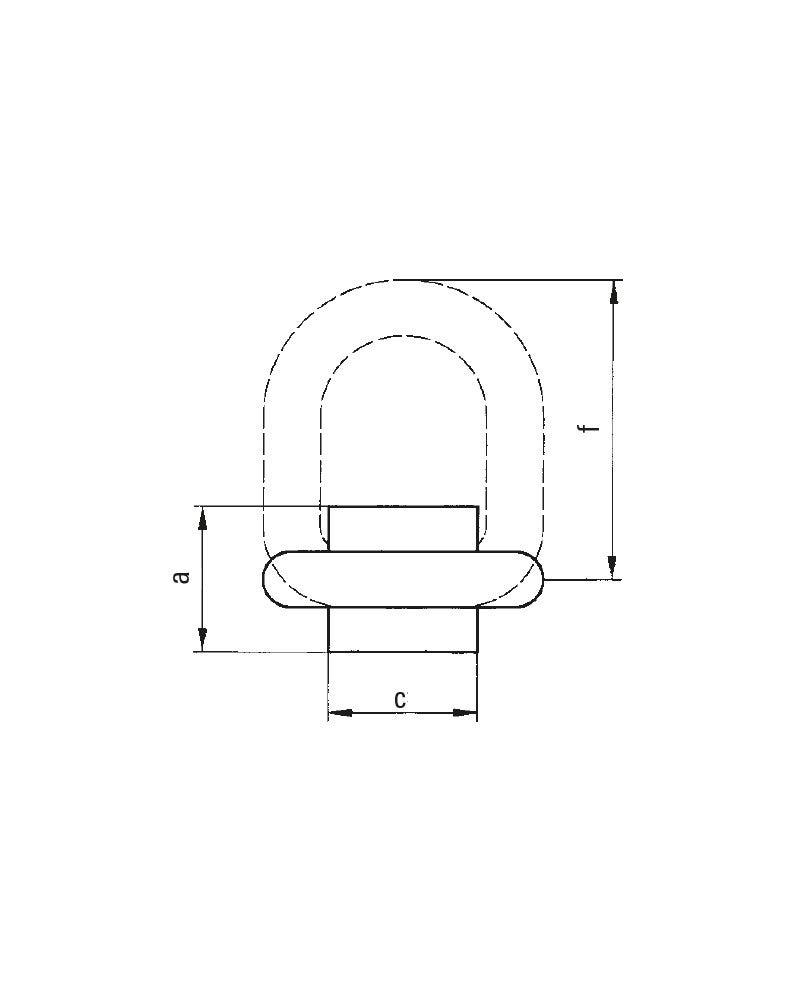

Abmessungen
| Bezeichnung | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | l [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|
| TAPS 1 | 32 | 38 | 32 | 13 | 25 | 70 | 42 | 0,32 | 0381701000 |
| TAPS 2 | 34 | 40 | 34 | 14 | 26 | 72 | 42 | 0,33 | 0381702000 |
| TAPS 3 | 47 | 56 | 50 | 18 | 36 | 92 | 54 | 0,84 | 0381703000 |
| TAPS 5 | 55 | 67 | 60 | 22 | 46 | 111 | 63 | 1,56 | 0381705000 |
| TAPS 8 | 68 | 80 | 68 | 26 | 54 | 127 | 68 | 2,62 | 0381708000 |
| TAPS 15 | 82 | 125 | 100 | 30 | 60 | 190 | 120 | 5,4 | 0380415000 |
| TAPS 20 | 125 | 150 | 125 | 46 | 90 | 254 | 155 | 16,0 | 0380420000 |
Tragfähigkeiten
| Bezeichnung | Gewinde | 1-strängig 0° [t] | 1-strängig 90° [t] | 2-strängig 0° [t] | 2-strängig 90° [t] | 2-strängig 0°–45° [t] | 2-strängig 45°–60° [t] | 3-/4-strängig 0°–45° [t] | 3-/4-strängig 45°–60° [t] |
|---|---|---|---|---|---|---|---|---|---|
| TAPS 1 | 1,6 | 1,12 | 3,2 | 2,24 | 1,5 | 1,12 | 2,36 | 1,6 | |
| TAPS 2 | 3 | 2 | 6 | 4 | 2,8 | 2 | 4 | 3 | |
| TAPS 3 | 4,75 | 3,15 | 9,5 | 6,3 | 4,25 | 3,15 | 6,3 | 4,75 | |
| TAPS 5 | 8 | 5,3 | 16 | 10,6 | 7,1 | 5,3 | 11,2 | 8 | |
| TAPS 8 | 12 | 8 | 24 | 16 | 11,2 | 8 | 16 | 12 | |
| TAPS 15 | 22,4 | 15 | 45 | 30 | 21,2 | 15 | 31,5 | 22,4 | |
| TAPS 20 | 30 | 20 | 60 | 40 | 30 | 20 | 40 | 30 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
