JDT - Transportbügel TPB-S mit Schrauben

Sale!
JDT - Transportbügel TPB-S mit Schrauben
215,51 € 226,85 € zzgl. MwSt. und Versandkosten
Artikelnummer: 0380515200

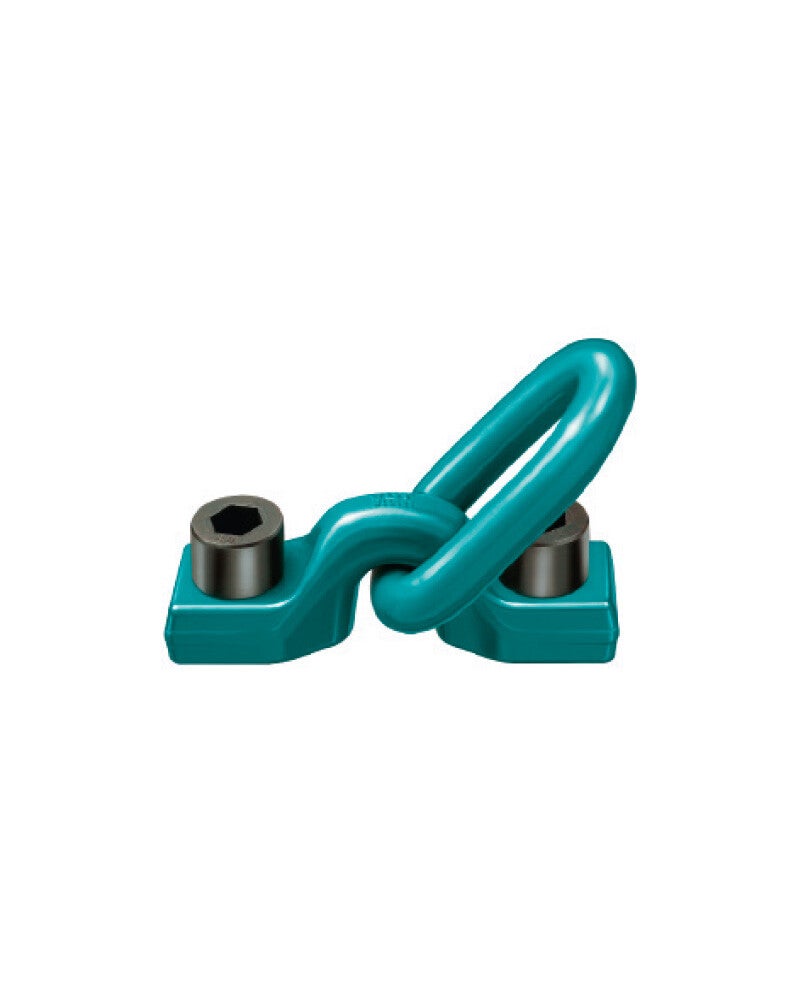

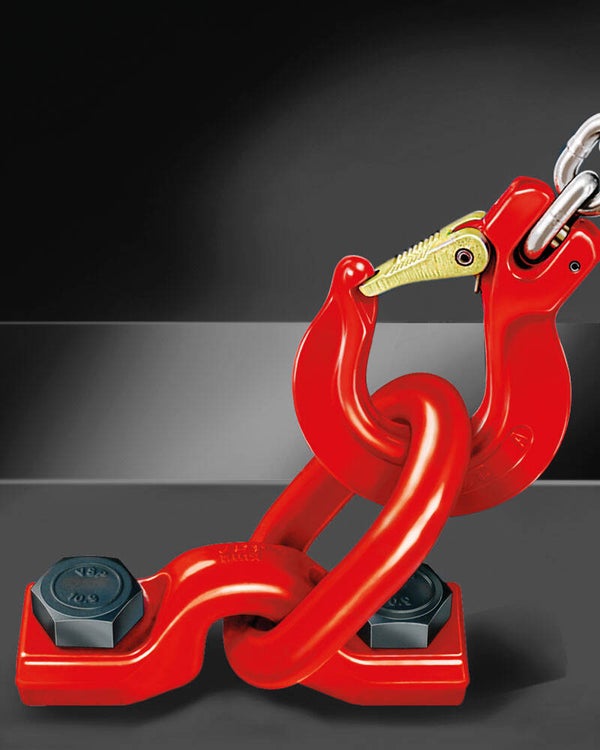

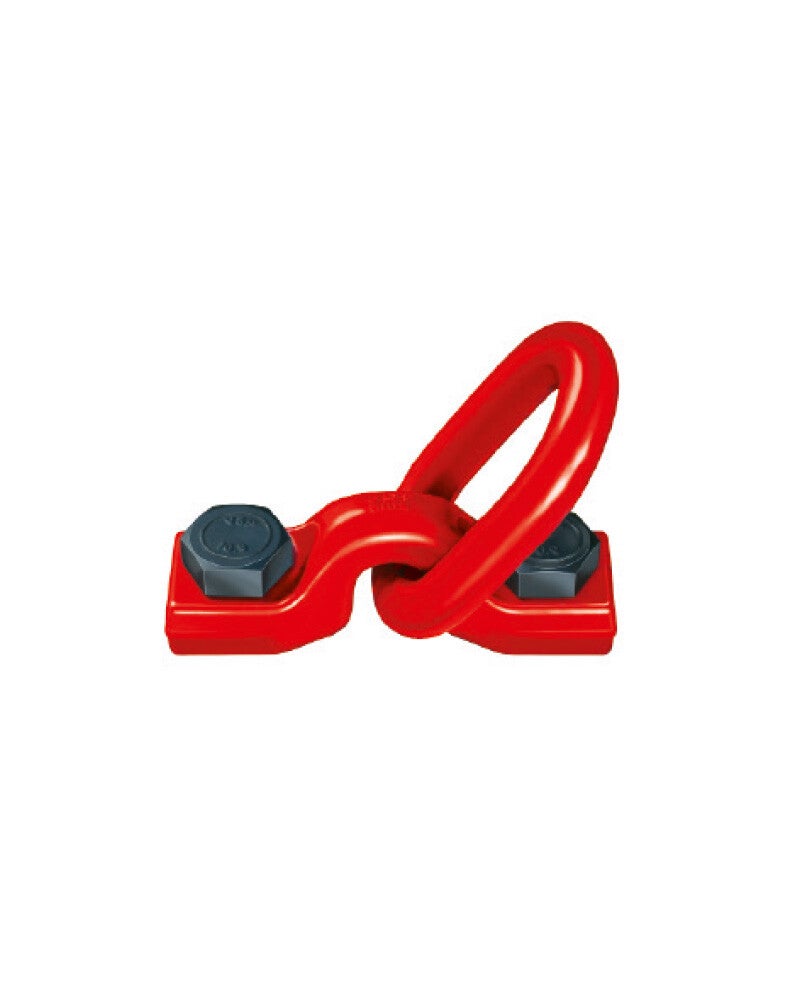

Der TPB Anschlagpunkt zum Anschrauben ist ein Transportbügel zum Anschrauben mit schwenkbarer Öse.

Es dürfen Schrauben nach ISO 4017 (DIN 933/10.9) oder Schrauben mit Innensechskant nach ISO 4762/10.9, 100 % rissgeprüft, verwendet werden.

Transportbügel TPB-S mit Schrauben - Betriebsanleitung

PDF – 675,4 KB 0 Downloads

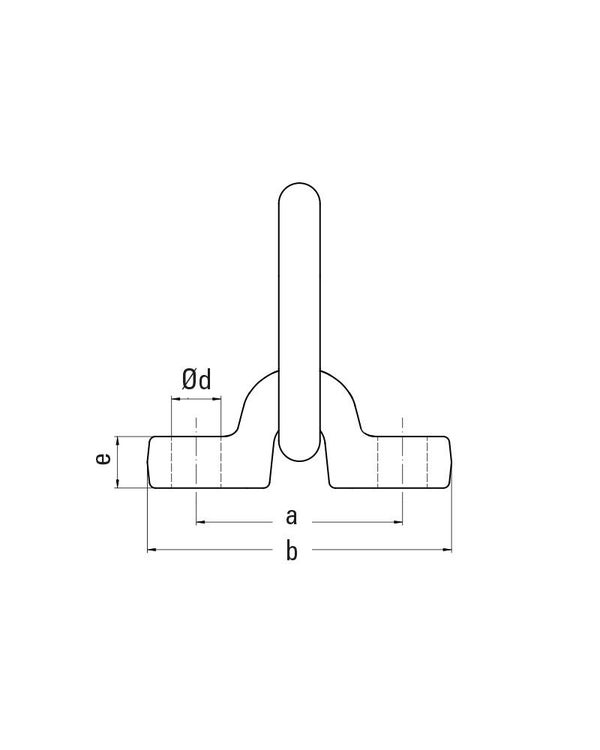

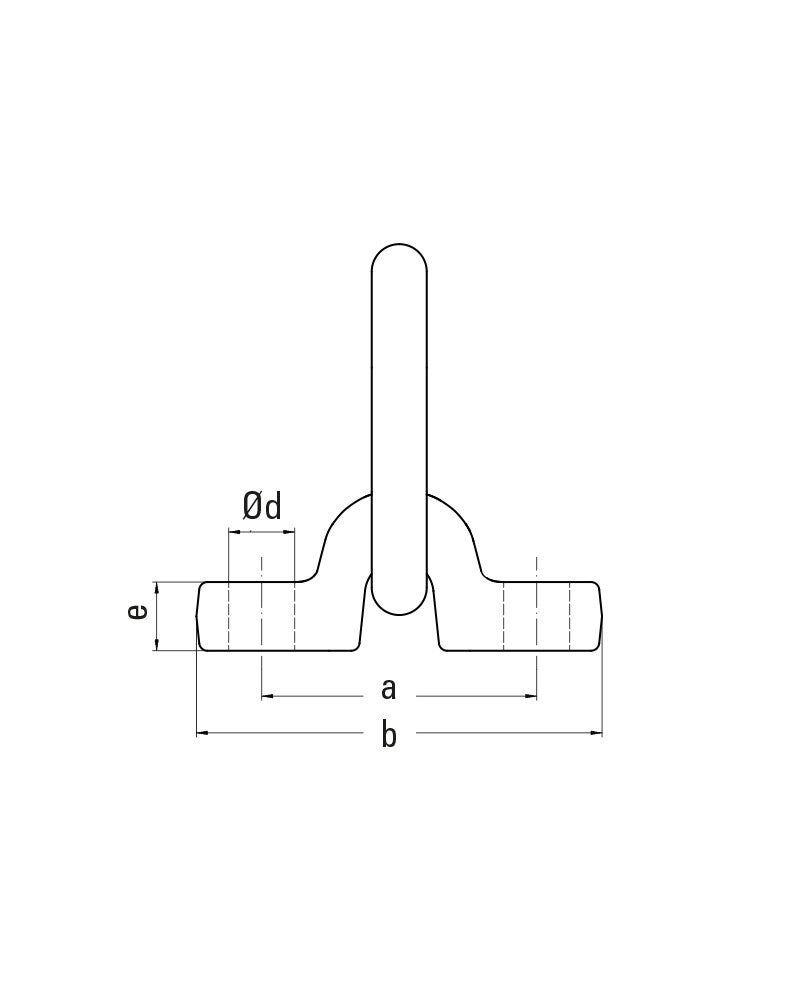

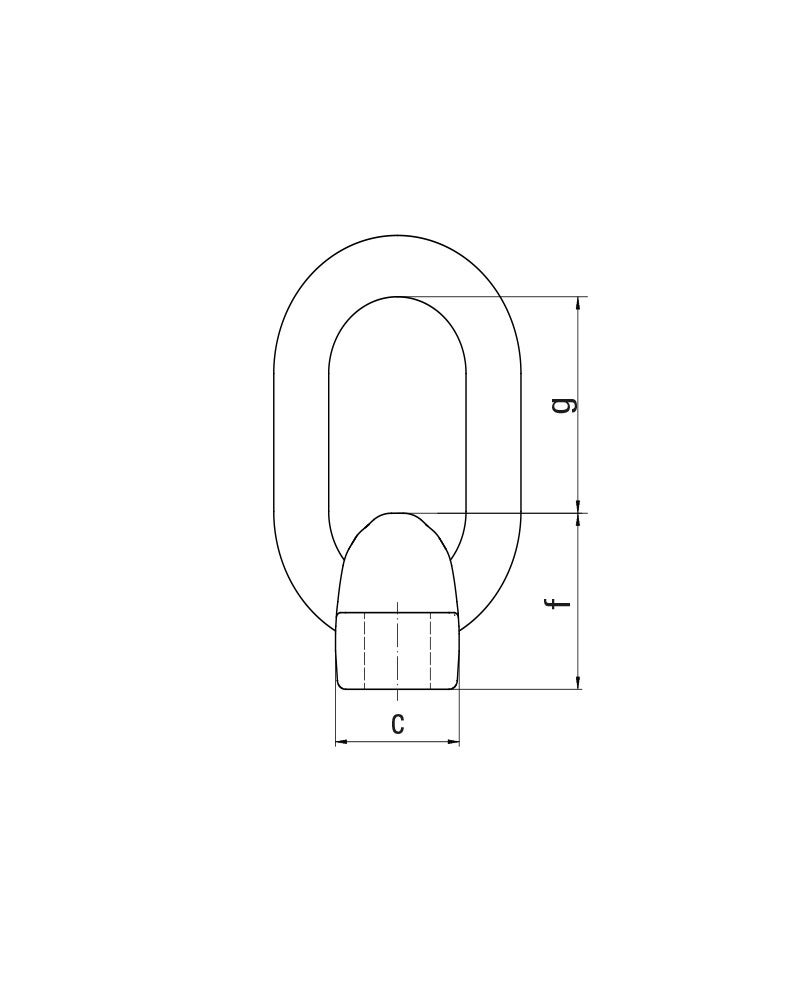

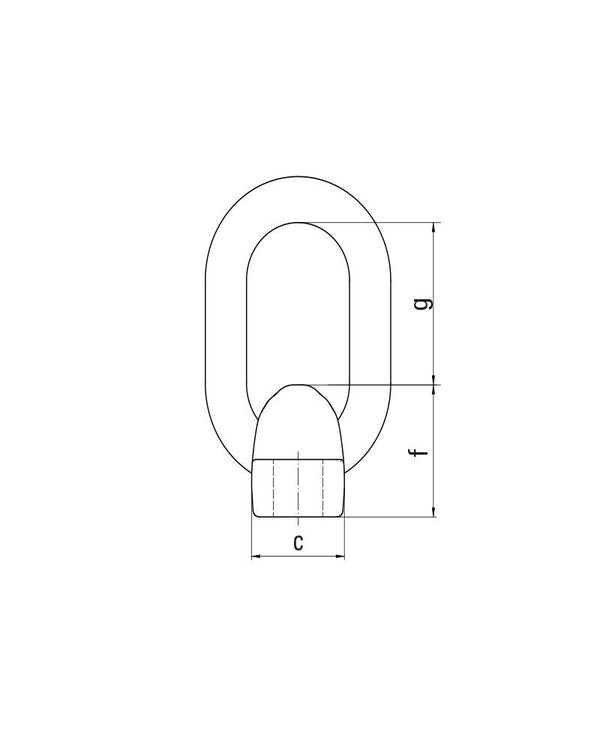

Abmessungen

Bezeichnung Schraube [mm] Anzugsmoment [Nm] a [mm] b [mm] c [mm] Ød [mm] e [mm] f [mm] g [mm] Glied [mm] Gewicht [kg] Artikelnummer
TPB-S 15 M 36x100 675 175 255 72 39 40 90 110 32x150x75 9,52 0380515200
TPB-S 20 M 42x120 1000 200 295 90 45 50 116 140 40x190x100 18,47 0380520200
TPB-S 25 M 45x120 1400 200 295 90 48 50 116 140 40x190x100 19,09 0380525200
TPB-S 30 M 48x130 1900 200 295 90 50 50 116 140 40x190x100 20,76 0381330100
TPB-S 32 M 56x135 2150 230 340 96 62 50 116 140 40x190x100 25,52 0381332100

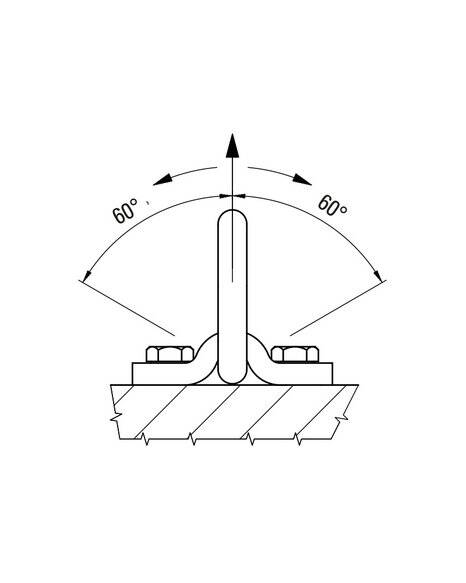

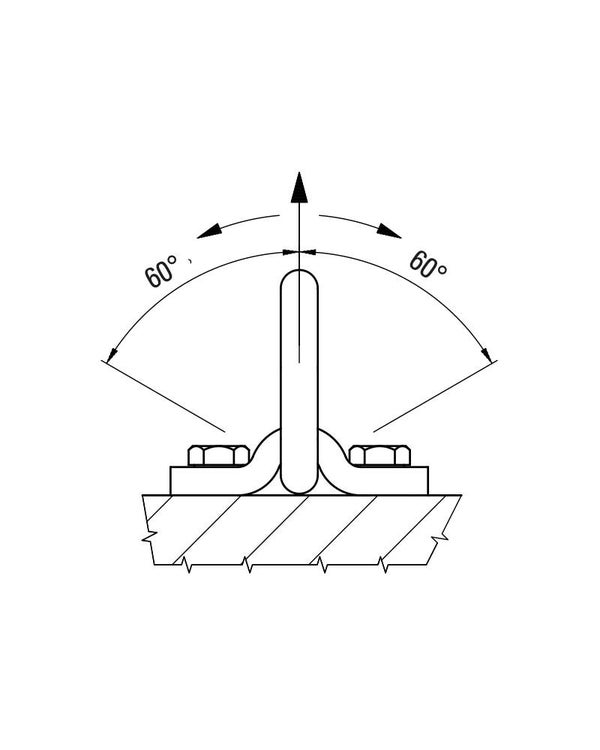

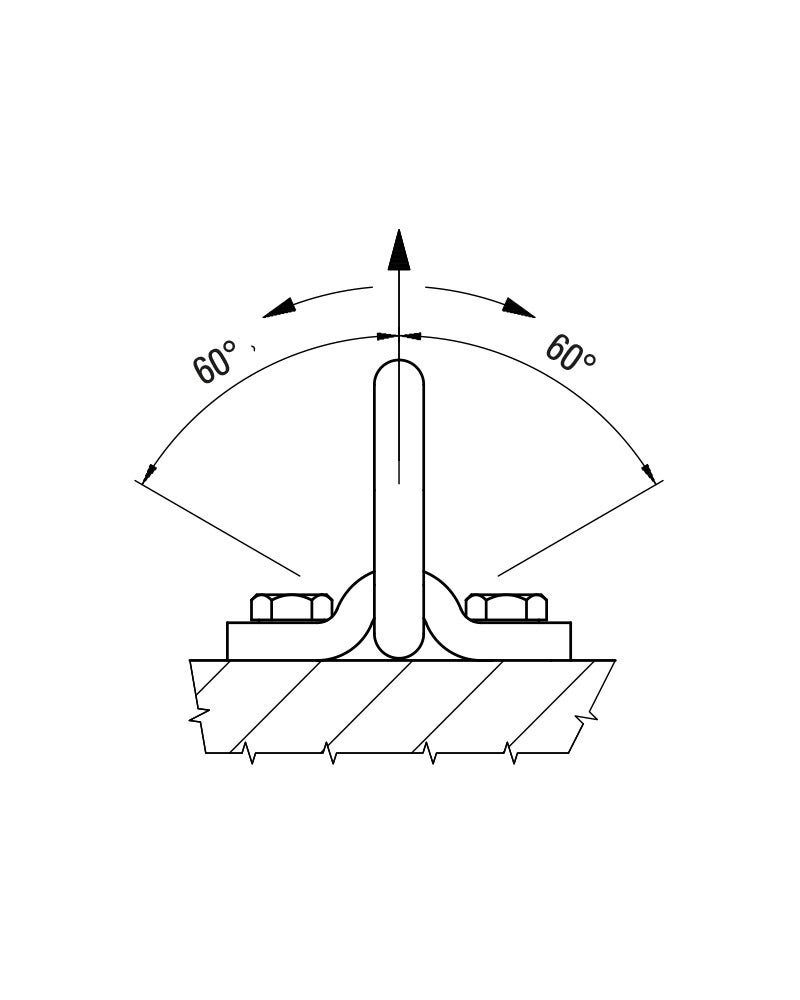

Tragfähigkeiten

Bezeichnung Gewinde 1-strängig 0° [t] 1-strängig 90° [t] 2-strängig 0° [t] 2-strängig 90° [t] 2-strängig 0°–45° [t] 2-strängig 45°–60° [t] 3-/4-strängig 0°–45° [t] 3-/4-strängig 45°–60° [t]
TPB-S 15 15 15 30 30 21 15 31,5 22,5
TPB-S 20 20 20 40 40 28 20 42 30
TPB-S 25 25 25 50 50 35 25 52,5 37,5
TPB-S 30 30 30 60 60 42 30 63 45

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige.
