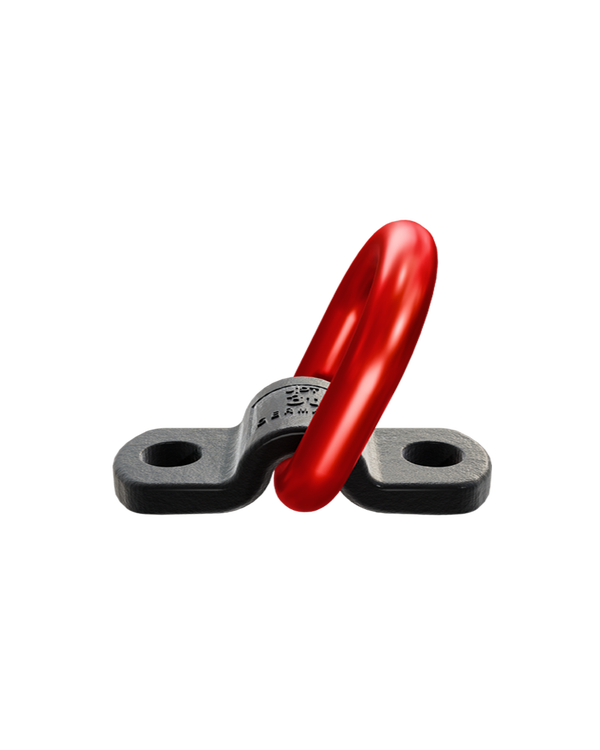

JDT - TAPG zum Anschrauben ohne Schraube
Sale!
Artikelnummer:
0380505200

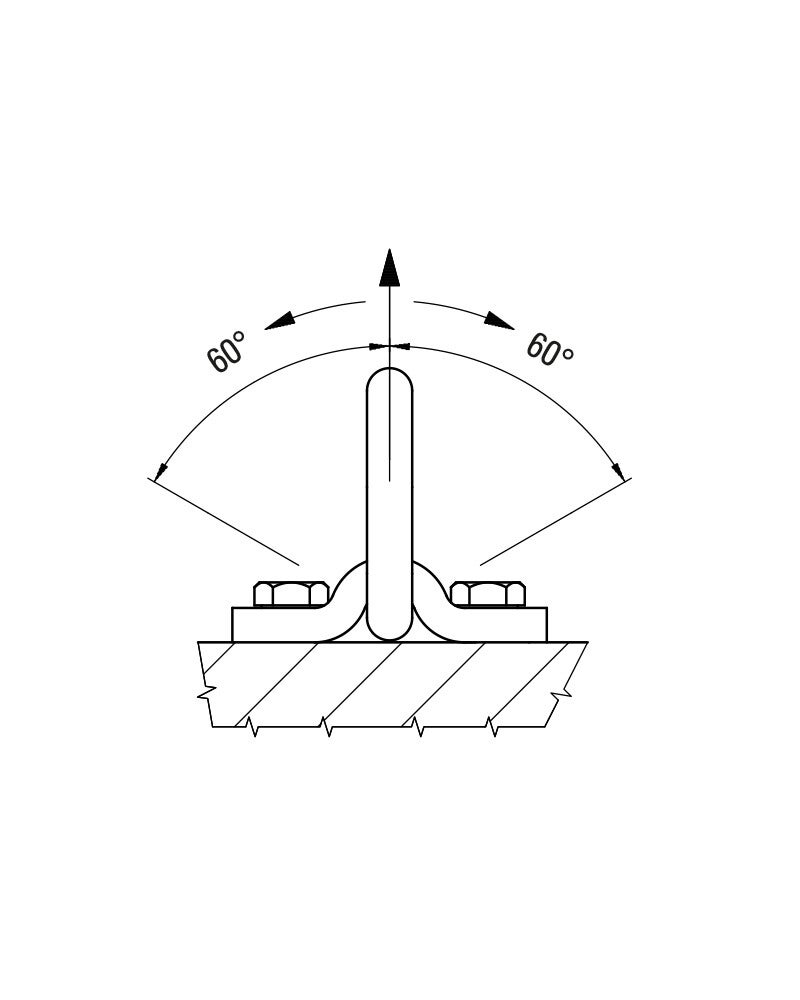

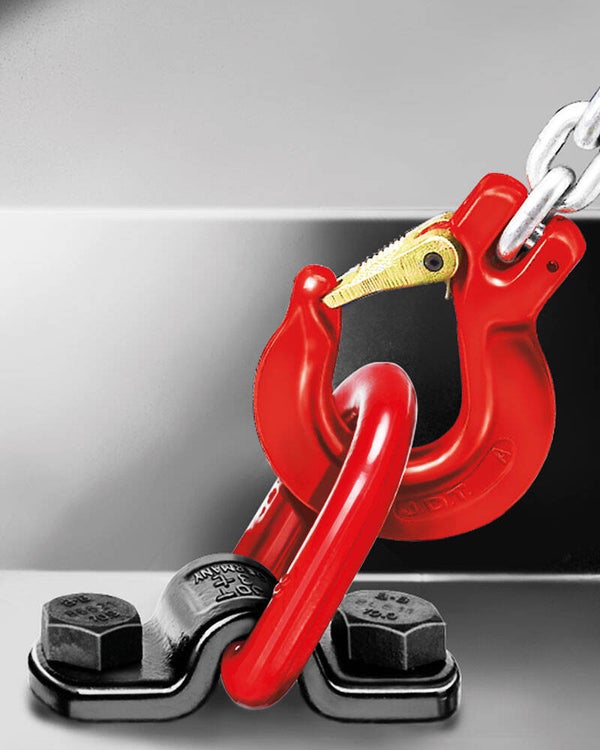

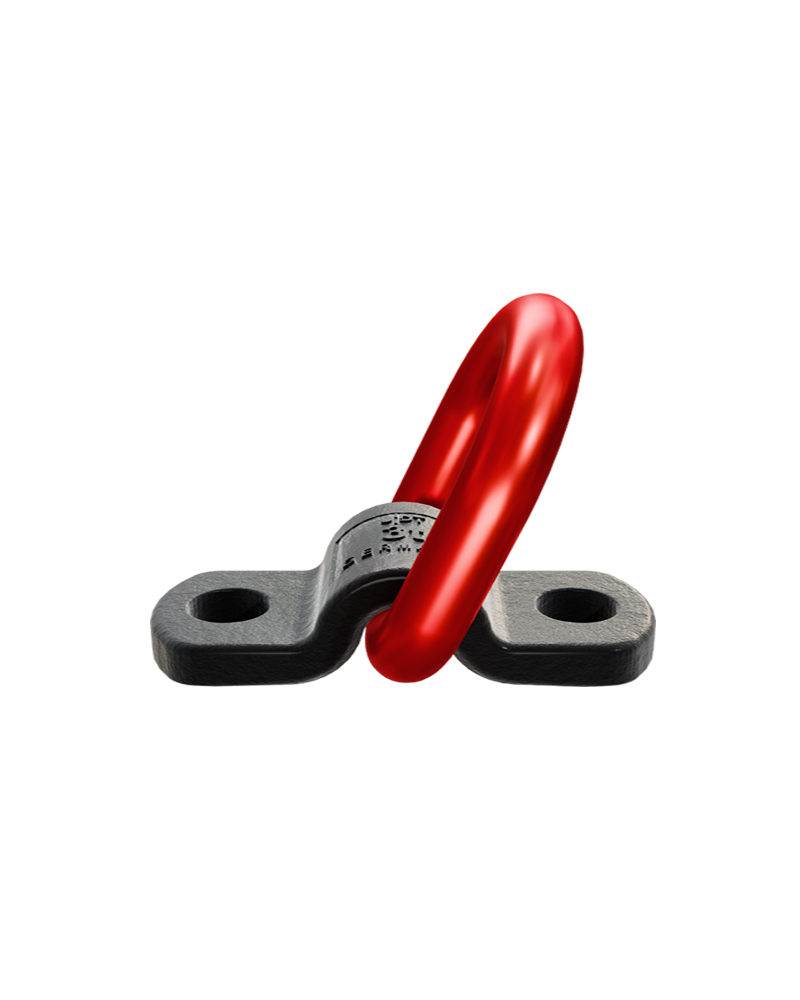

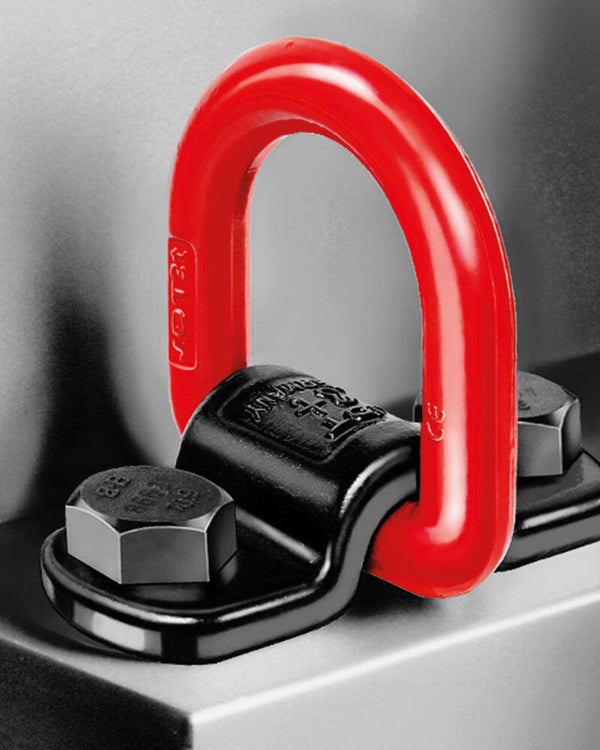

Der TAPG Anschlagpunkt zum Anschrauben ist ein Transportbügel mit schwenkbarer Öse. Die Befestigung erfolgt durch zwei rissgeprüfte Schrauben nach ISO 4017.

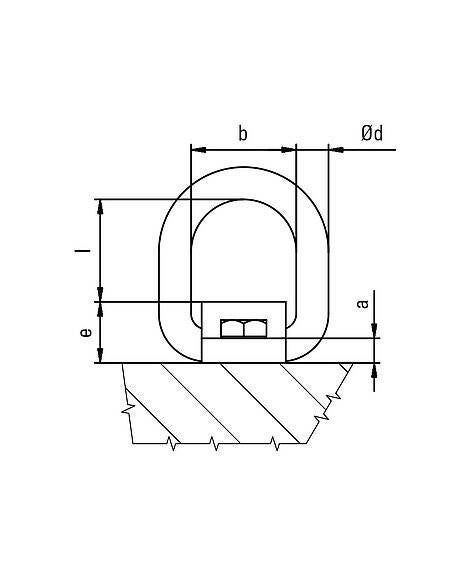

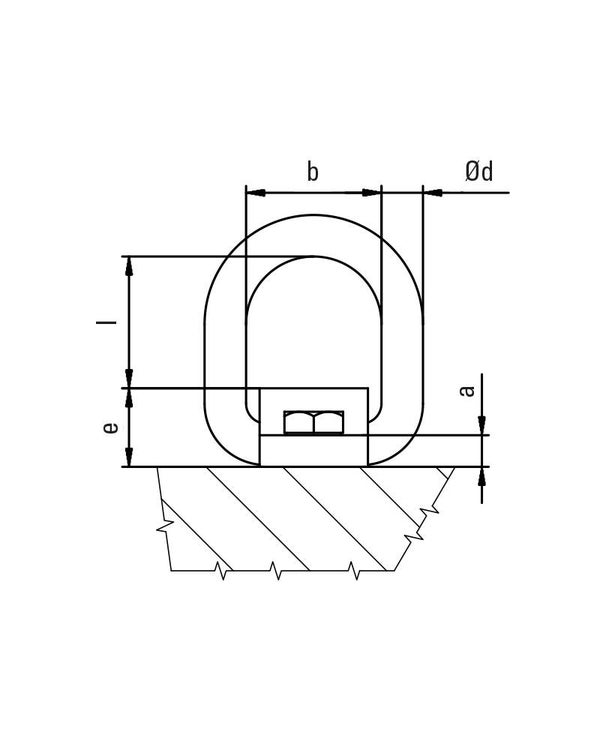

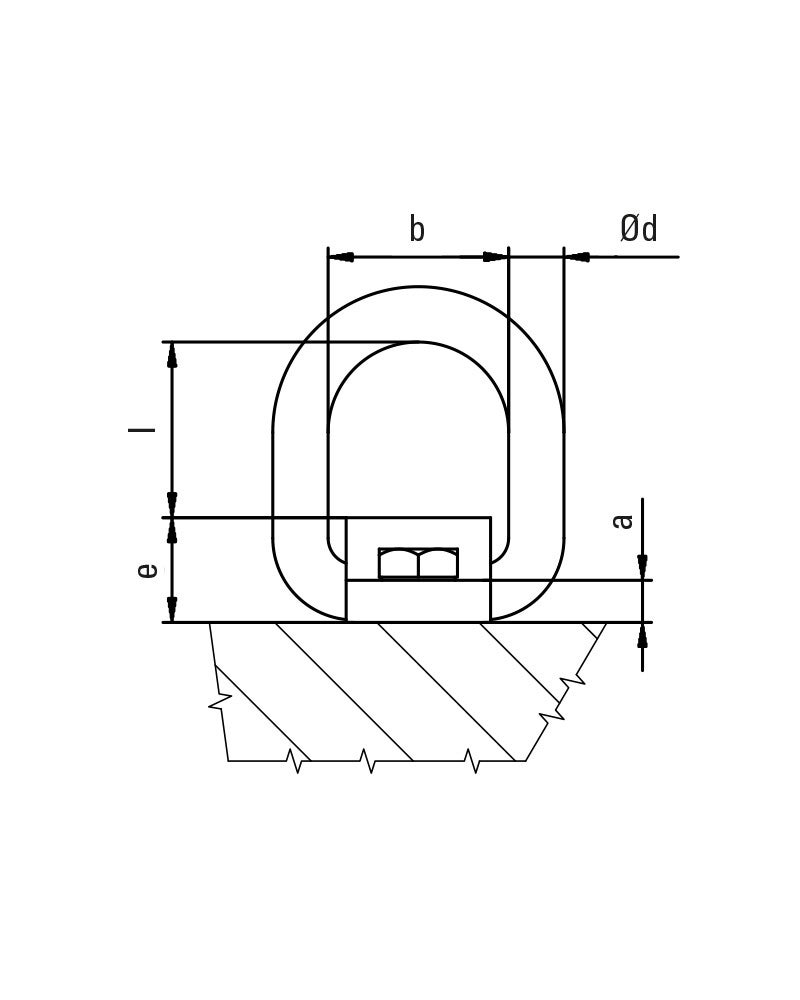

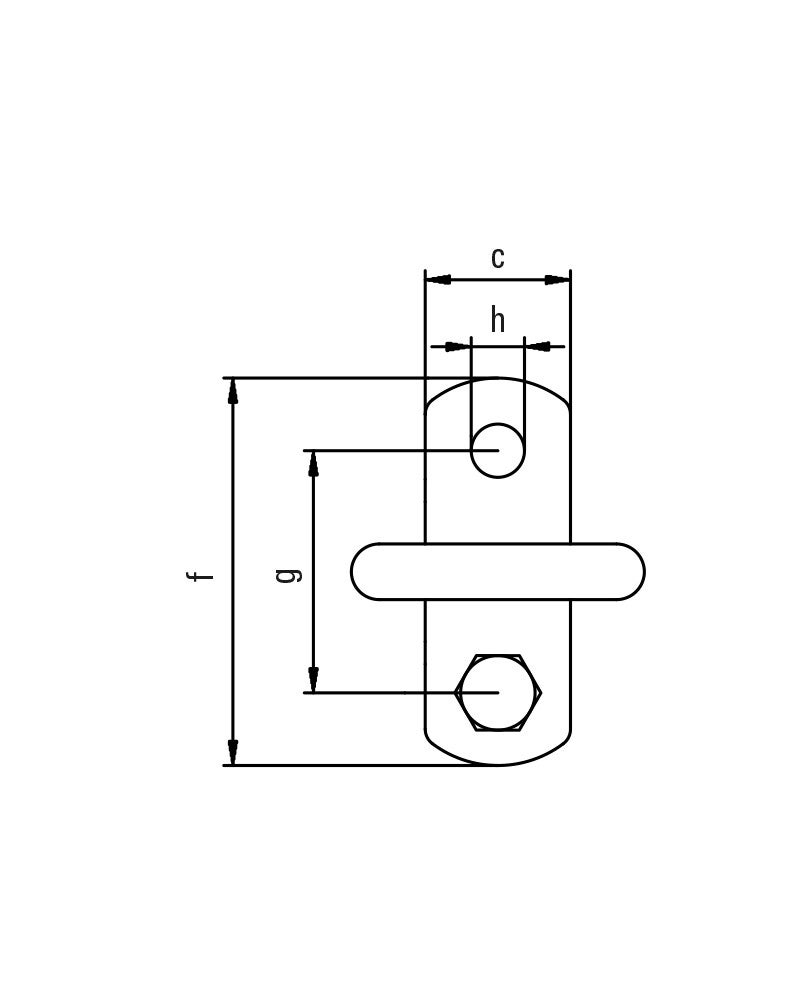

Technische Daten und Abmessungen
| Bezeichnung | Anziehdrehmoment [Nm] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | h [mm] | l [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TAPG 3 | 210 | 12 | 56 | 50 | 18 | 34 | 130 | 90 | 21 | 51 | 1,08 | 0380503200 |
| TAPG 5 | 290 | 15 | 67 | 60 | 22 | 42 | 160 | 110 | 25 | 63 | 2,04 | 0380505200 |
| TAPG 8 | 550 | 20 | 80 | 70 | 26 | 55 | 190 | 130 | 28 | 67 | 3,58 | 0380508200 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Nenntragfähigkeiten.
