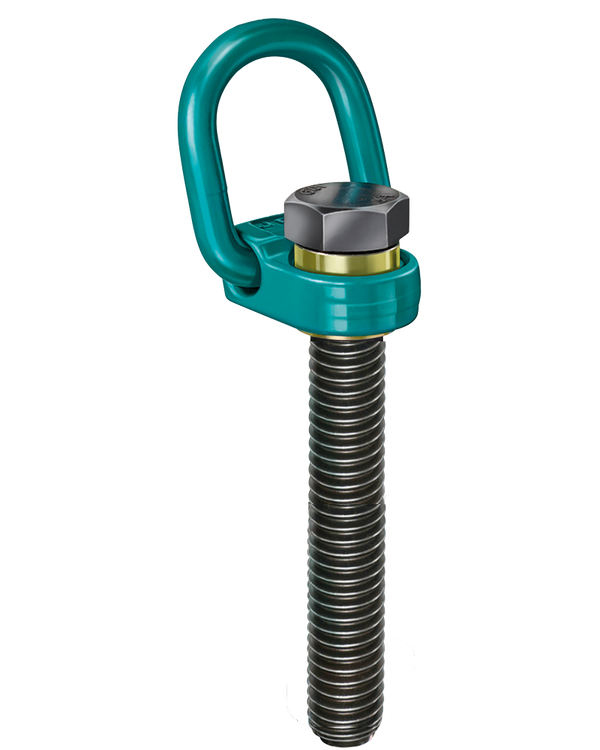

JDT - Flat Point mit Variabler Länge

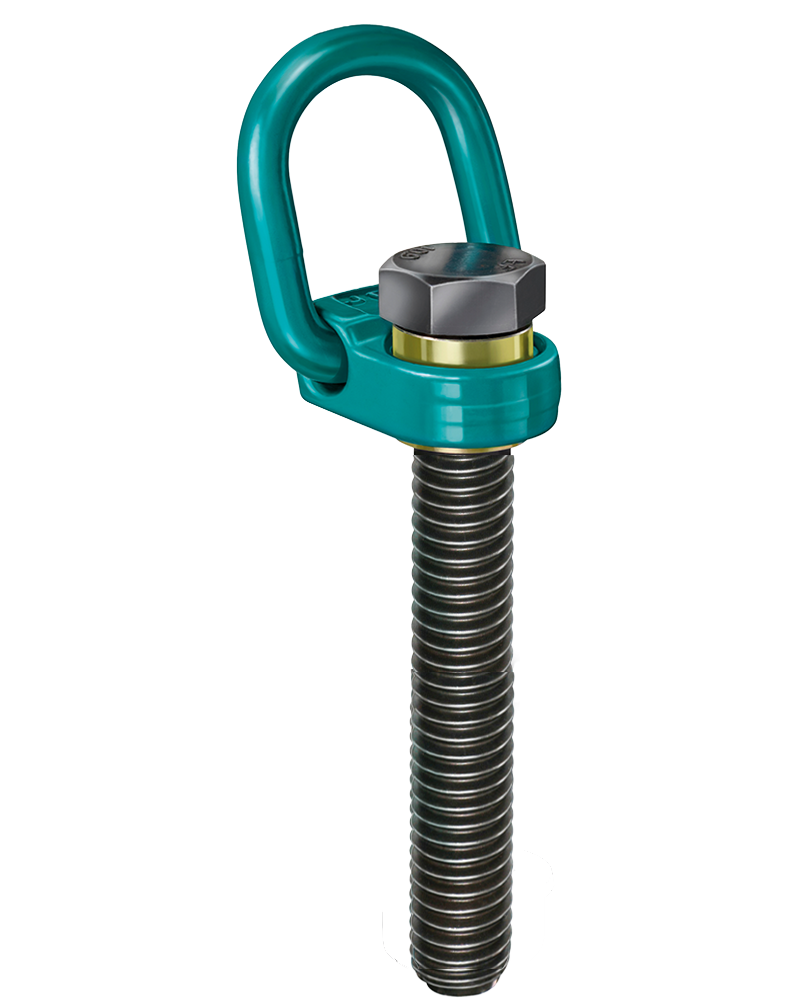

Der Flat Point FP ist ein extrem flach bauender, drehbarer Anschlagpunkt zum Anschrauben, der höchste Sicherheitsstandards miz einer platzsparenden Bauform kombiniert. Er wird serienmäßig mit einer rissgeprüften Schraube nach DIN EN ISO 4014 (Festigkeitsklasse 10.9) geliefert - ideal für anspruchsvolle Anwendngen in Industrie, Maschinenbau und Hebetechnik.

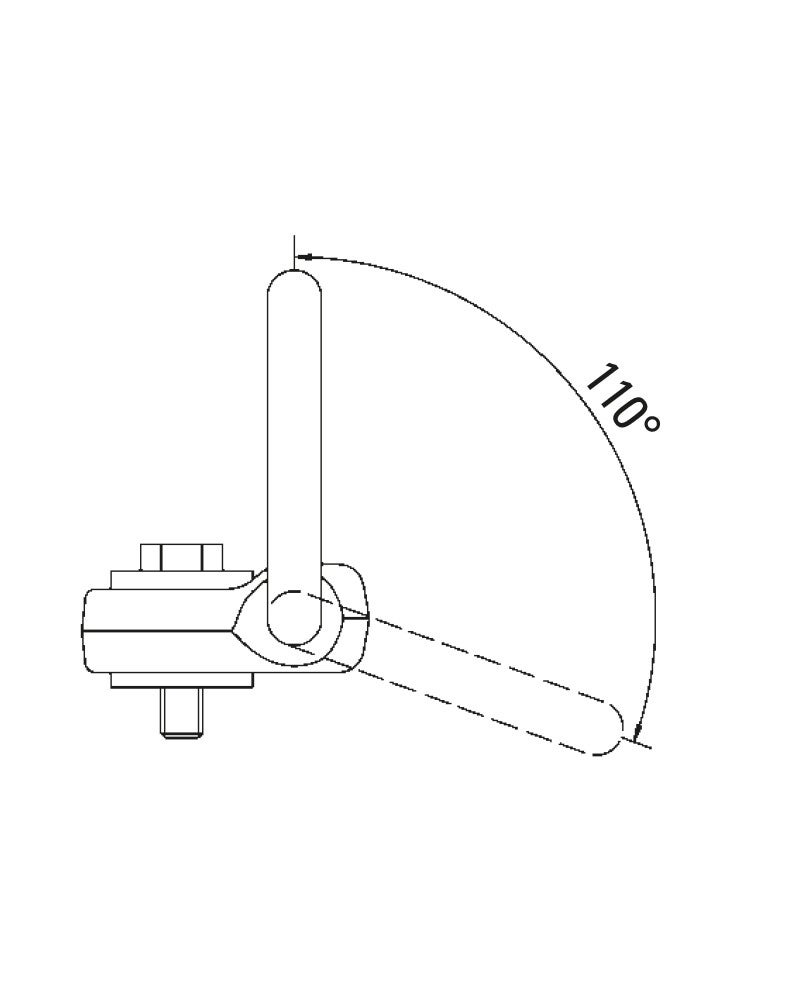

Dank der 360° Drehbarkeit und einem Arbeitsbereich von 110° bietet der FP maximale Bewegungsfreiheit beim Lastenhandling. Das Aufnahmeglied arretiert sich dabei selbständig, was zusätzliche Sicherheit bei der Anwendung gewährleistet.

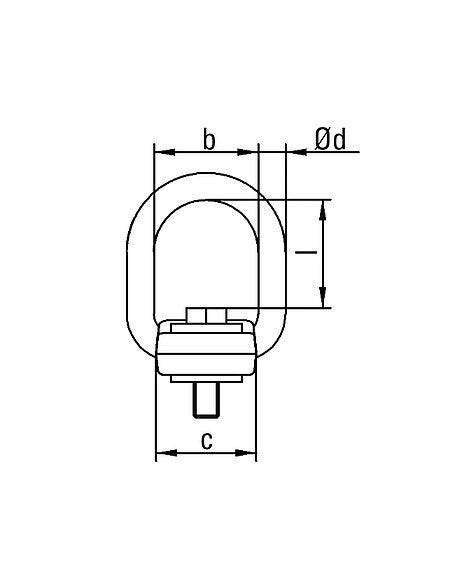

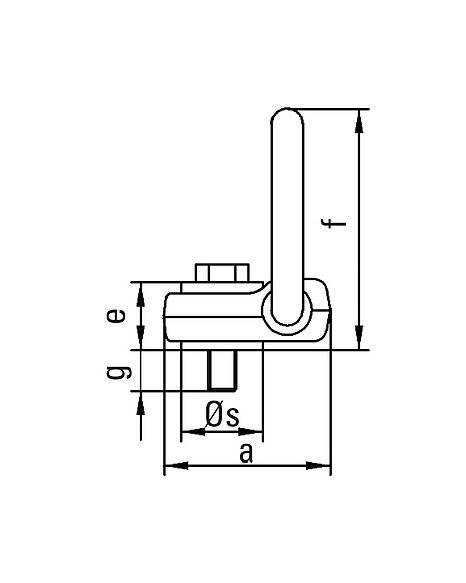

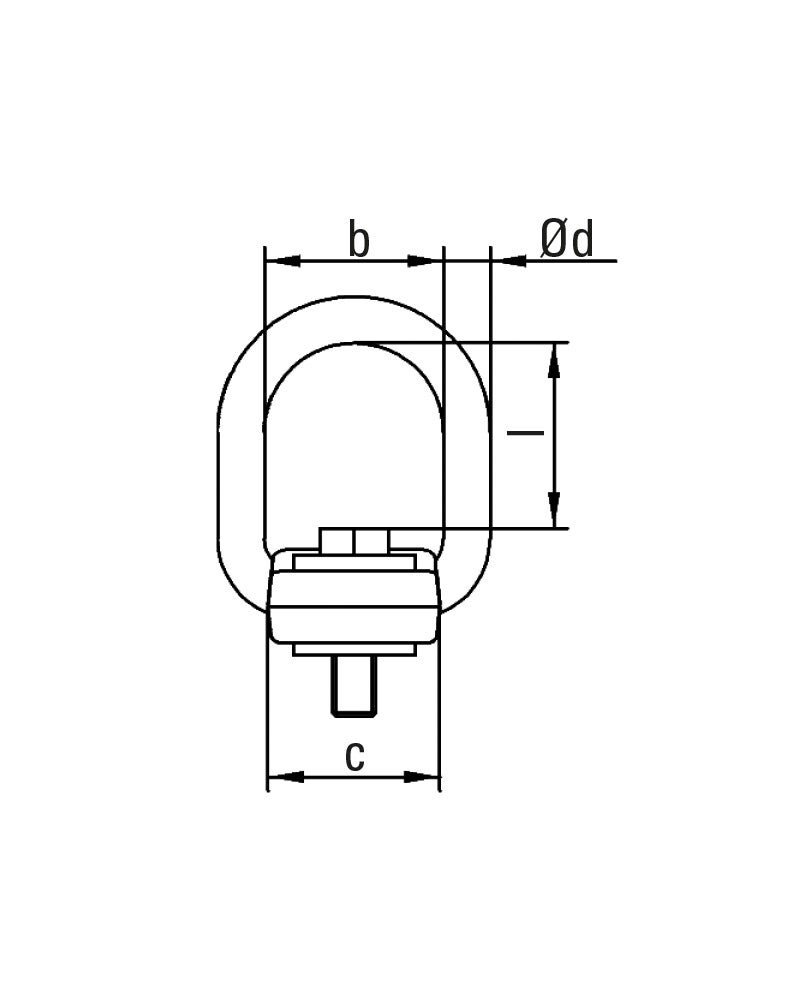

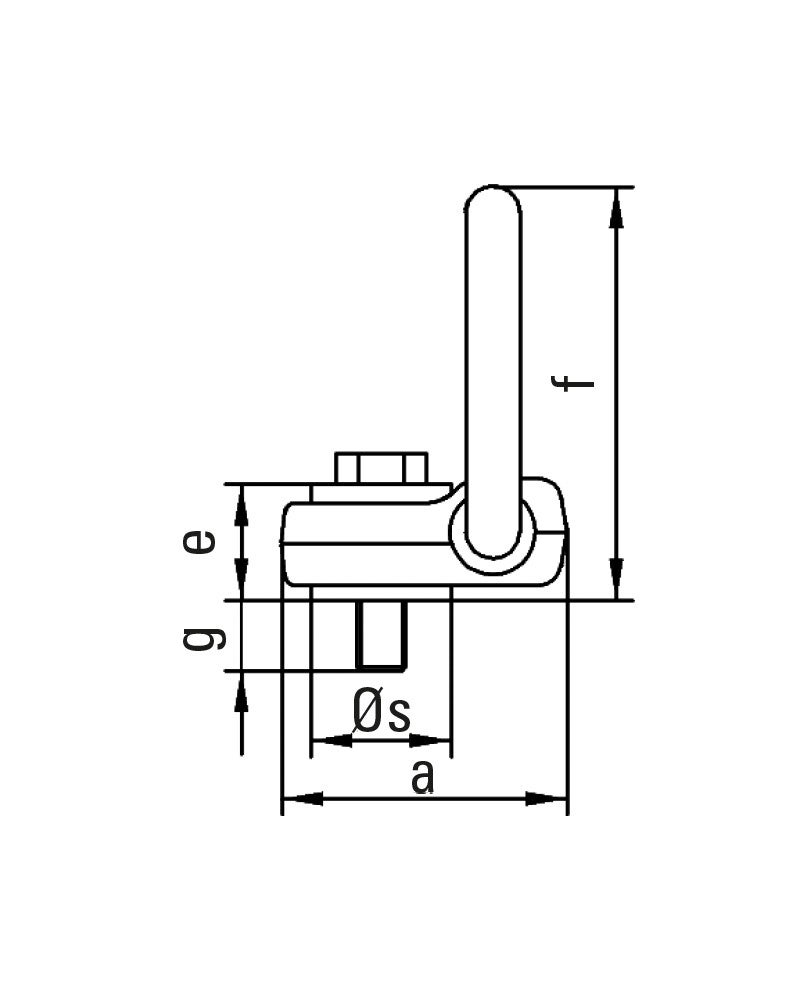

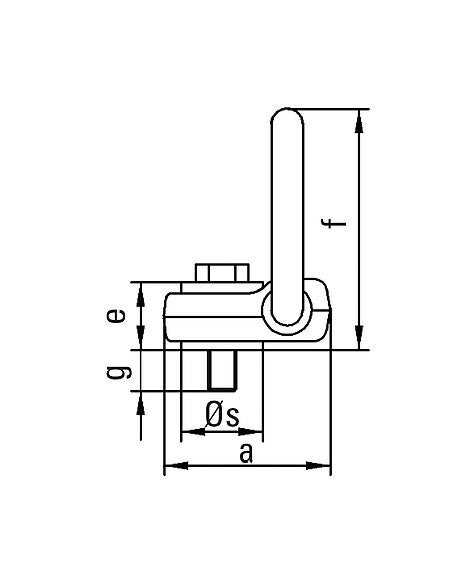

Abmessungen
| Bezeichnung | Gewinde | Variable Schraubenlänge [mm] | Anzugsdrehmoment [Nm] | Zugkraft [daN] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g max. [mm] | l [mm] | Øs [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FP 0,5 | M 10 | 38 - 200 | 60 | 1000 | 69 | 50 | 48 | 13 | 28 | 100 | 172 | 52 | 34 |
| FP 0,8 | M 12 | 40 - 200 | 90 | 1600 | 69 | 50 | 48 | 13 | 28 | 100 | 182 | 51 | 34 |
| FP 1,5 | M 16 | 44 - 200 | 160 | 3000 | 69 | 50 | 48 | 13 | 28 | 100 | 172 | 49 | 34 |
| FP 2,5 | M 20 | 53 - 200 | 420 | 5000 | 69 | 50 | 48 | 13 | 33 | 103 | 167 | 44 | 41 |
| FP 4-S | M 24 | 58 - 200 | 750 | 8000 | 69 | 50 | 48 | 13 | 34 | 103 | 166 | 40 | 41 |
| FP 4 | M 24 | 63 - 200 | 750 | 8000 | 104 | 76 | 72 | 19 | 39 | 147 | 161 | 72 | 58 |
| FP 5 | M 27 | 66 - 300 | 1000 | 10000 | 104 | 76 | 72 | 19 | 39 | 147 | 261 | 72 | 58 |
| FP 6 | M 30 | 69 - 300 | 1400 | 12000 | 104 | 76 | 72 | 19 | 39 | 147 | 261 | 72 | 58 |
| FP 8 | M 36 | 79 - 300 | 1800 | 16000 | 104 | 76 | 72 | 19 | 43 | 147 | 257 | 72 | 58 |
| FP 10 | M 42 | 107,5 - 300 | 2000 | 160 | 107 | 99 | 34,5 | 65,5 | 236 | 234 | 110 | 90 | |
| FP 15 | M 48 | 113,5 - 300 | 2000 | 160 | 107 | 99 | 34,5 | 65,5 | 236 | 234 | 106 | 90 |
Tragfähigkeiten
| Bezeichnung | Gewinde | 1-strängig 0° [t] | 1-strängig 90° [t] | 2-strängig 0° [t] | 2-strängig 90° [t] | 2-strängig 0°–45° [t] | 2-strängig 45°–60° [t] | 3-/4-strängig 0°–45° [t] | 3-/4-strängig 45°–60° [t] |
|---|---|---|---|---|---|---|---|---|---|
| FP 0,5 | M 10 | 0,5 | 0,7 | 1,0 | 1,4 | 0,7 | 0,5 | 1,0 | 0,7 |
| FP 0,8 | M 12 | 0,8 | 1,25 | 1,6 | 2,5 | 1,12 | 0,8 | 1,6 | 1,12 |
| FP 1,5 | M 16 | 1,5 | 2,12 | 3,0 | 4,0 | 2,0 | 1,5 | 3,15 | 2,24 |
| FP 2,5 | M 20 | 2,5 | 3,55 | 5,0 | 7,1 | 3,35 | 2,5 | 5,0 | 3,75 |
| FP 4-S | M 24 | 4,0 | 4,0 | 8,0 | 8,0 | 5,6 | 4,0 | 8,0 | 6,0 |
| FP 4 | M 24 | 4,0 | 5,6 | 8,0 | 11,2 | 5,6 | 4,0 | 8,0 | 6,0 |
| FP 5 | M 27 | 5,3 | 7,1 | 10,6 | 14,0 | 7,1 | 5,3 | 11,2 | 8,0 |
| FP 6 | M 30 | 6,0 | 8,0 | 12,0 | 16,0 | 8,0 | 6,0 | 12,5 | 9,0 |
| FP 8 | M 36 | 8,0 | 8,0 | 16,0 | 16,0 | 11,2 | 8,0 | 16,8 | 12,0 |
| FP 10 | M 42 | 10,0 | 15,0 | 20,0 | 30,0 | 14,0 | 10,0 | 21,2 | 15,0 |
| FP 15 | M 48 | 15,0 | 20,0 | 30,0 | 40,0 | 21,2 | 15,0 | 31,5 | 22,4 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
