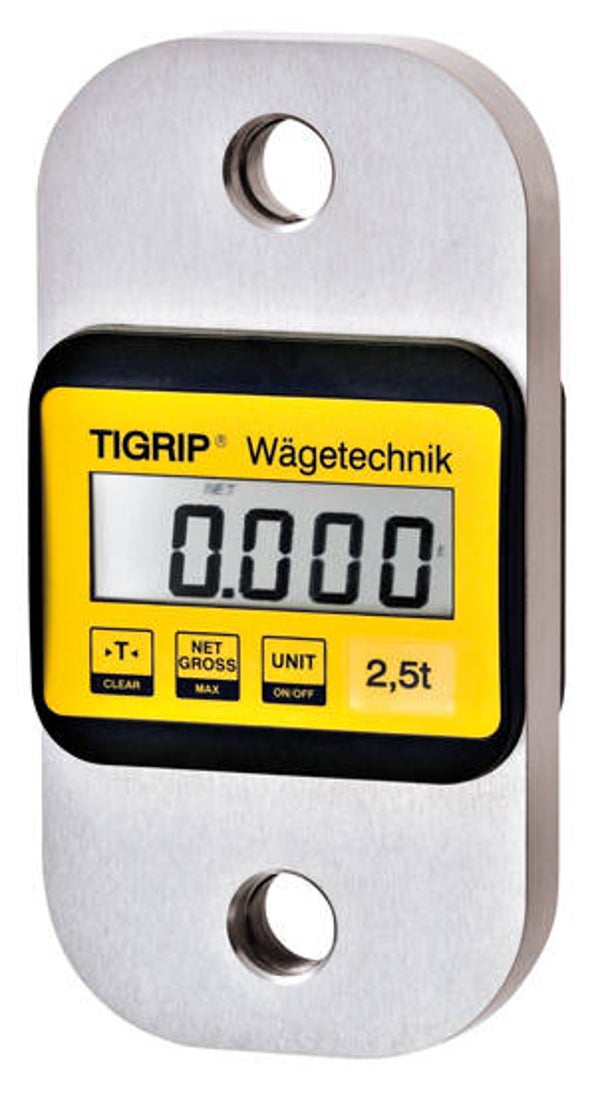

Yale® - TZL und TZR Schäkel und Haken mit Anbausatz für Zugkraftaufnehmer

Sale!
Yale® - TZL und TZR Schäkel und Haken mit Anbausatz für Zugkraftaufnehmer
613,82 € 653,00 € zzgl. MwSt. und Versandkosten
Artikelnummer: N53818351

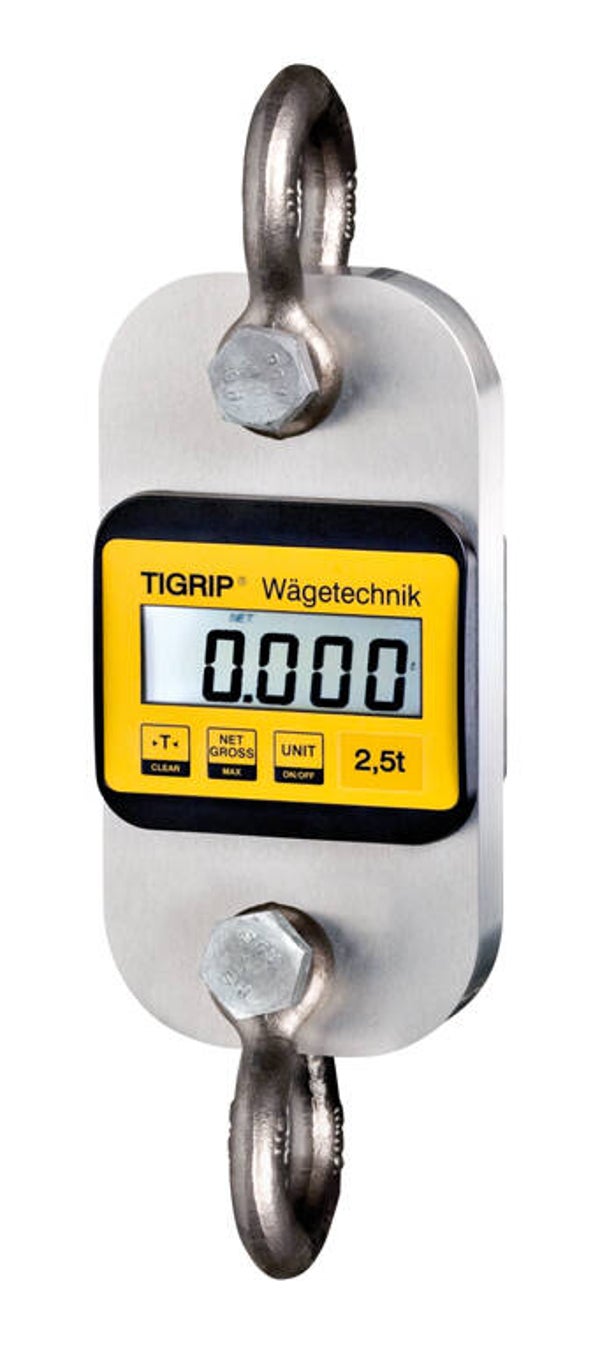

Schäkel und Haken mit Anbausatz für Zugkraftaufnehmer.

TZL und TZR Schäkel und Haken mit Anbausatz für Zugkraftaufnehmer - Datenblatt

PDF – 974,0 KB 0 Downloads

Technische Daten

Modell TZL 10,0 TZR 10,0 TZL 20,0 TZR 20,0 TZR 35,0 TZR 50,0 TZR 100,0
Art.-Nr. TZL N53808326 N53808327 - - -
Art.-Nr. TZL Schäkel N42000069 N42000069 - - -
Art.-Nr. TZL Haken N53818322 N53818324 - - -
Art.-Nr. TZR N53808333 N53808335 N53808336 N53808337 N53808338
Art.-Nr. TZR Schäkel N42000069 N42000069 N42000071 N42000072 N42000075
Art.-Nr. TZR Haken N53818322 N53818324 N53818326 N53818328 N53818330
Messbereich, t 0 - 10,0 0 - 20,0 0 - 35,0 0 - 50,0 0 - 100,0
Nennlast, t 10,0 20,0 35,0 50,0 100,0
Grenzlast, t 11 22 38,5 55 110
Bruchlast, t ≥ 40 ≥ 80 ≥ 140 ≥ 200 ≥ 400
Gewicht ohne Anschlagmittel, kg 3,9 6,8 9,4 14,4 39,3
Messgenauigkeit vom Endwert 0,2 % 0,2 % 0,2 % 0,2 % 0,2 %
Ziffernschritt, kg (Teilung) 10 10 10 10 50
Betriebsdauer ca., h ¹
Arbeitstemperaturbereich
Lagertemperaturbereich
Schutzart
Anzeige (LCD 20,5 mm hoch)
Tarierbereich
Überlastwarnung

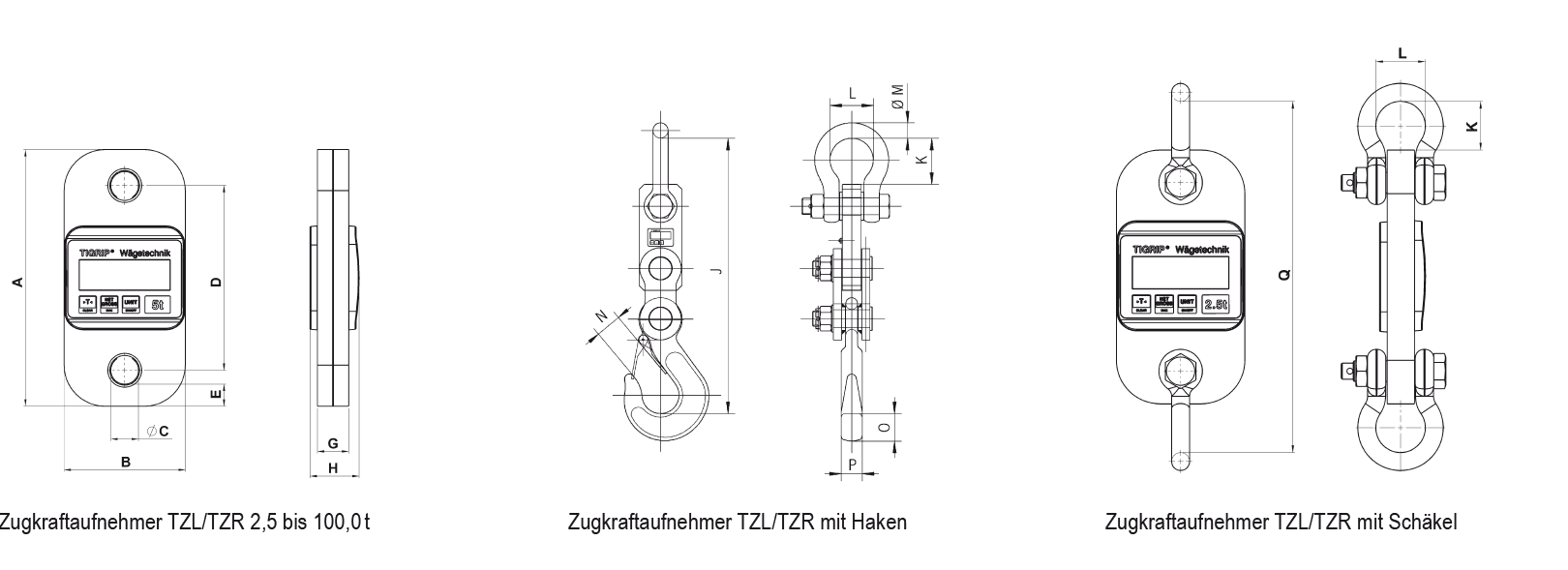

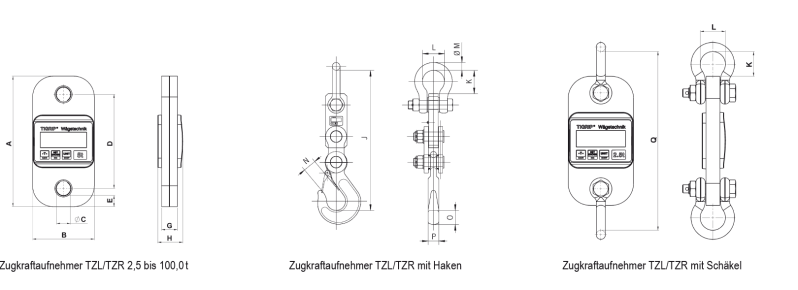

Abmessungen

Modell TZL 10,0 TZR 10,0 TZL 20,0 TZR 20,0 TZR 35,0 TZR 50,0 TZR 100,0
A, mm 325 378 405 450 640
B, mm 118 141 156 180 260
C, mm 48 55 66 76 100
D, mm 213 233 245 264 380
E, mm 22 32 47 55 80
G, mm 47 57 67 77 99
H, mm 64,4 74,2 84,2 94,2 113
J, mm 690 780 1.000 1.170 -
K, mm 105 92 130 140 300
L, mm 95 95 114 132 238
M, mm 35 35 44 51 89
N, mm 50 70 110 115 -
O, mm 63 80 123 132 -
P, mm 44 57 90 97 -
Q, mm 535 562 665 730 1.240

Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
