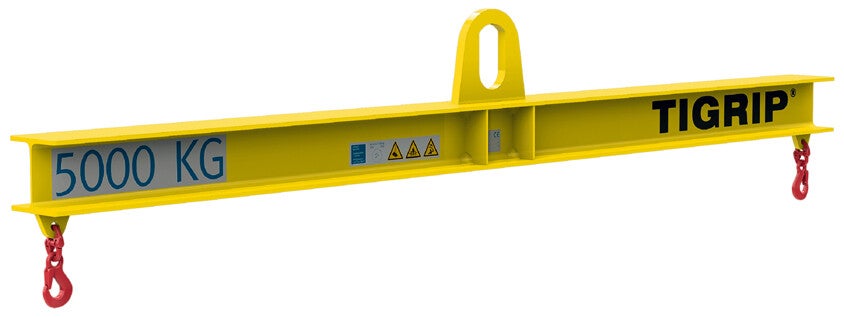

Yale® - TTS-E. Verstellung
Sale!
Artikelnummer:
N53106201
Für den Transport von symmetrischen Lasten
Aufnahmelasche für Einfachhaken nach DIN 15401
Ösenhaken mit geschmiedeter Sicherungsfalle
Technische Daten
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Arbeitsbreite Z (mm) | Hakenmaul (mm) | Gewicht (kg) |
|---|---|---|---|---|---|
| TTS 1,0/1000 E | N53106201 | 1.000 | 1.000 | 23 | 23 |
| TTS 2,0/1000 E | N53106202 | 2.000 | 1.000 | 23 | 25 |
| TTS 3,0/1000 E | N53106203 | 3.000 | 1.000 | 30 | 28 |
| TTS 5,0/1000 E | N53106204 | 5.000 | 1.000 | 38 | 41 |
| TTS 2,0/1500 E | N53106212 | 2.000 | 1.500 | 23 | 33 |
| TTS 3,0/1500 E | N53106213 | 3.000 | 1.500 | 30 | 41 |
| TTS 5,0/1500 E | N53106214 | 5.000 | 1.500 | 38 | 64 |
| TTS 7,5/1500 E | N53106215 | 7.500 | 1.500 | 42 | 74 |
| TTS 10,0/1500 E | N53106216 | 10.000 | 1.500 | 42 | 90 |
| TTS 1,0/2500 E | N53106221 | 1.000 | 2.500 | 23 | 46 |
| TTS 2,0/2500 E | N53106222 | 2.000 | 2.500 | 23 | 69 |
| TTS 3,0/2500 E | N53106223 | 3.000 | 2.500 | 30 | 88 |
| TTS 5,0/2500 E | N53106224 | 5.000 | 2.500 | 38 | 106 |
| TTS 7,5/2500 E | N53106225 | 7.500 | 2.500 | 42 | 148 |
| TTS 10,0/2500 E | N53106226 | 10.000 | 2.500 | 42 | 181 |
| TTS 1,0/3500 E | N53106231 | 1.000 | 3.500 | 23 | 77 |
| TTS 2,0/3500 E | N53106232 | 2.000 | 3.500 | 23 | 118 |
| TTS 3,0/3500 E | N53106233 | 3.000 | 3.500 | 30 | 138 |
| TTS 5,0/3500 E | N53106234 | 5.000 | 3.500 | 38 | 167 |
| TTS 2,0/5000 E | N53106242 | 2.000 | 5.000 | 23 | 189 |
| TTS 3,0/5000 E | N53106243 | 3.000 | 5.000 | 30 | 223 |
| TTS 5,0/5000 E | N53106244 | 5.000 | 5.000 | 38 | 295 |
| TTS 7,5/5000 E | N53106245 | 7.500 | 5.000 | 42 | 372 |
| TTS 10,0/5000 E | N53106246 | 10.000 | 5.000 | 42 | 478 |

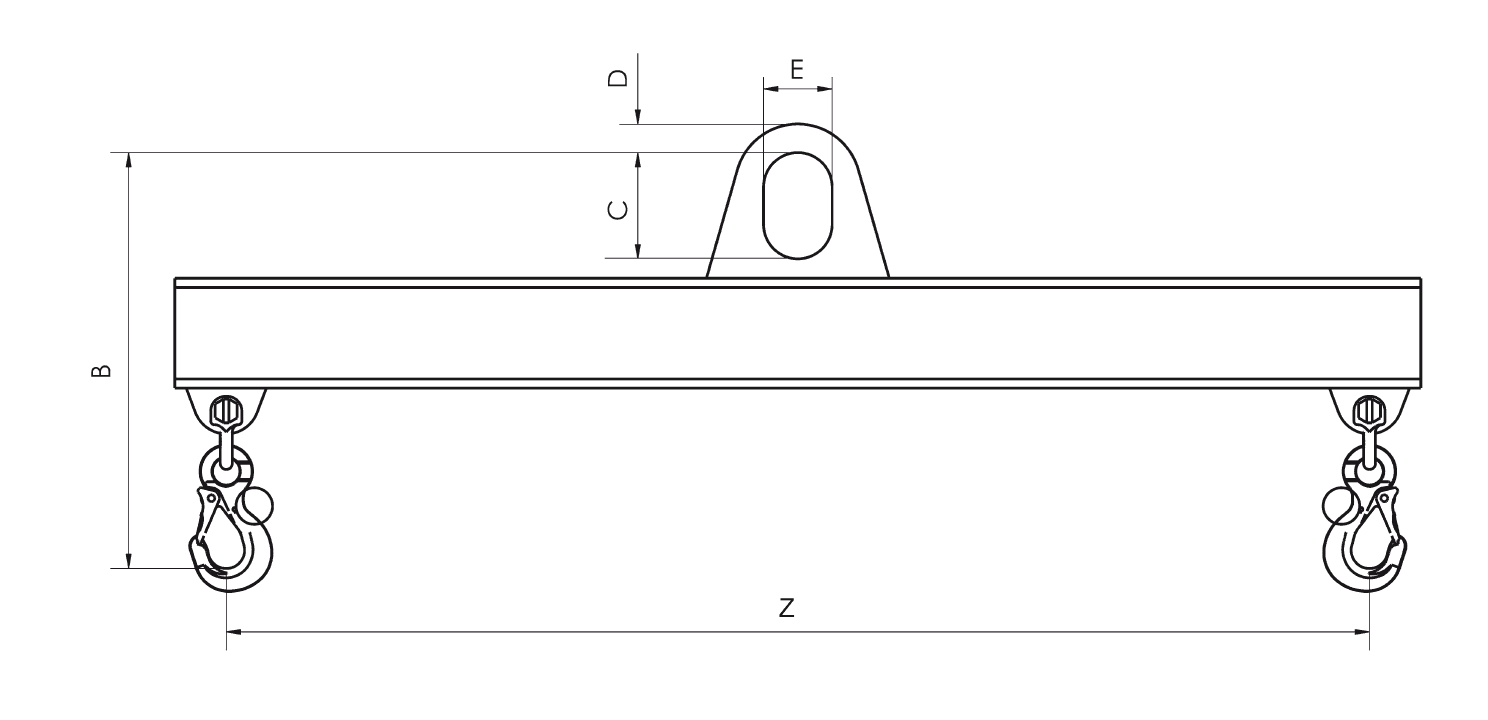

Abmessungen
| Modell | TTS 1,0/1000 E | TTS 2,0/1000 E | TTS 3,0/1000 E | TTS 5,0/1000 E | TTS 7,5/1000 E | TTS 10,0/1000 E |
|---|---|---|---|---|---|---|
| B, mm | 405 | 430 | 500 | 615 | 720 | 800 |
| C, mm | 110 | 135 | 160 | 180 | 200 | 260 |
| D, mm | 25 | 30 | 35 | 40 | 60 | 70 |
| E, mm | 60 | 75 | 90 | 100 | 130 | 130 |
| Modell | TTS 1,0/1500 E | TTS 2,0/1500 E | TTS 3,0/1500 E | TTS 5,0/1500 E | TTS 7,5/1500 E | TTS 10,0/1500 E |
|---|---|---|---|---|---|---|
| B, mm | 405 | 430 | 520 | 635 | 740 | 820 |
| C, mm | 110 | 135 | 160 | 180 | 200 | 260 |
| D, mm | 25 | 30 | 35 | 40 | 60 | 70 |
| E, mm | 60 | 75 | 90 | 100 | 130 | 130 |
| Modell | TTS 1,0/2500 E | TTS 2,0/2500 E | TTS 3,0/2500 E | TTS 5,0/2500 E | TTS 7,5/2500 E | TTS 10,0/2500 E |
|---|---|---|---|---|---|---|
| B, mm | 405 | 470 | 560 | 655 | 780 | 860 |
| C, mm | 110 | 135 | 160 | 180 | 200 | 260 |
| D, mm | 25 | 30 | 35 | 40 | 60 | 70 |
| E, mm | 60 | 75 | 90 | 100 | 130 | 130 |
Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
