Yale® - TCO Container-Transportösen
Sie bestehen als ein Satz aus 4 Stück mit einer Gesamttragfähigkeit von max. 56 t. Diese Transportösen dienen als flexible Anschlagmittel zum Transport von Containern. Es stehen zwei Modelle zur Verfügung, die entweder „oben“ oder „unten“ am Container befestigt werden können.
Das Modell TCO wird oben in den am Container vorhandenen Öffnungen senkrecht angeschlagen. Durch eine Drehung von 90° wird der TCO verriegelt und gesichert. Der Transport erfolgt mittels einer Rahmentraverse, die über Seile, Ketten oder Bänder mit den Transportösen verbunden wird.

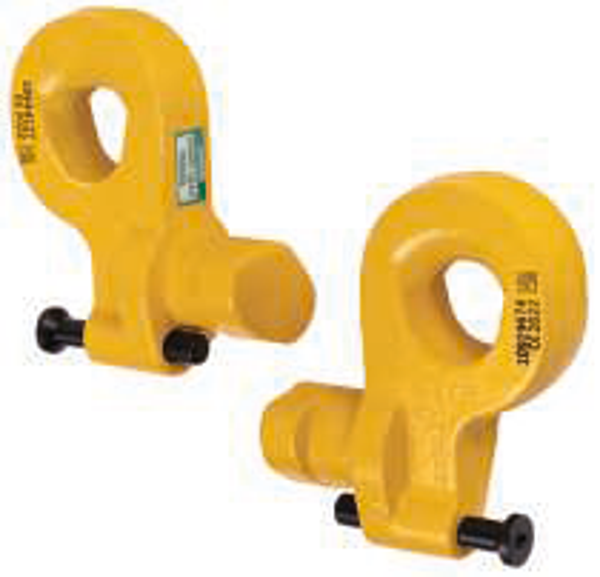

Das Modell TCU wird seitlich unten am Container angeschlagen und gegen unbeabsichtigtes Lösen mit einem federbelasteten Bolzen gesichert.
Technische Daten
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Gewicht (kg) | Neigungswinkel |
|---|---|---|---|---|
| TCU 32 | N53508014 | 32.000 | 19,5 | 50° |
| TCU 40 | N53508014 | 40.000 | 19,5 | 36° |
Abmessungen
| Modell | TCU 32 | TCU 40 | TCO 56 |
|---|---|---|---|
| A, mm | 152 | 152 | 123 |
| B, mm | 181 | 181 | 217 |
| Ø C, mm | 45 | 45 | 45 |
| D, mm | 37 | 37 | 39 |
| E, mm | 73 | 73 | 57 |
| F, mm | 75 | 75 | 101 |
| G, mm | 40 | 40 | 121 |
| I, mm | 51 | 51 | - |
Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
