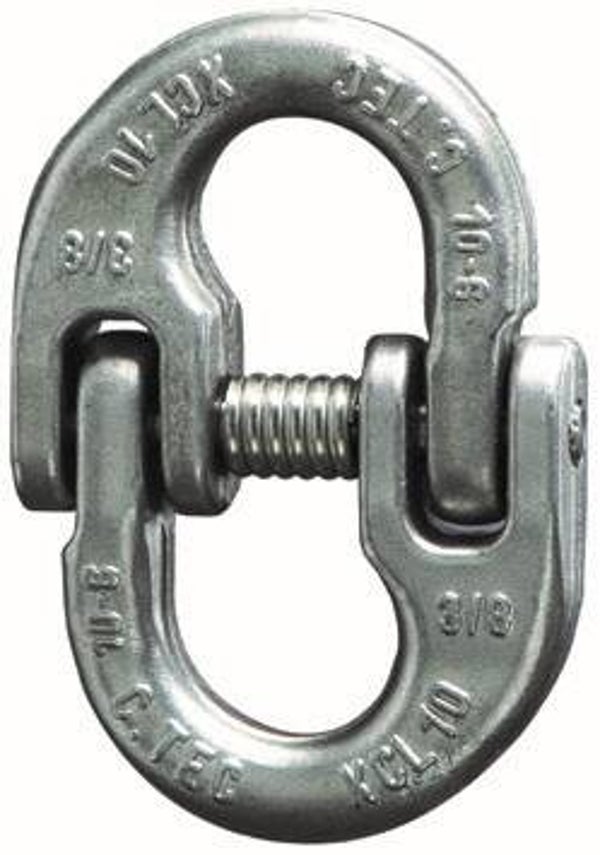

McBULL - Güteklasse 6 (INOX Edelstahl) - Verbindungsglieder
45,05 € 50,05 € zzgl. MwSt. und Versandkosten
Artikelnummer: C58INOX

Güteklasse 6 (INOX Edelstahl) - Verbindungsglieder

Technische Daten

Modell Art.-Nr. Gewicht (kg) Tragfähigkeit (kg) für Nenn größe
6-6 / 900 kg C58INOX 0,08 kg 900 kg 6-6
8-6 / 1600 kg C59INOX 0,2 kg 1600 kg 8-6
10-6 / 2500 kg C61INOX 0,35 kg 2500 kg 10-6
13-6 / 4250 kg C62INOX 0,73 kg 4250 kg 13-6
16-6 / 6300 kg C63INOX 1,47 kg 6300 kg 16-6

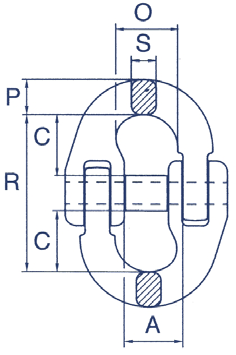

Abmessungen

Modell Art.-Nr. Maß P (mm) Maß A (mm) Maß C (mm) Maß O (mm) Maß R (mm) Maß S (mm)
6-6 / 900 kg C58INOX 8 mm 14 mm 18 mm 18 mm 45 mm 7,5 mm
8-6 / 1600 kg C59INOX 11,5 mm 19 mm 25,5 mm 23,5 mm 62 mm 10 mm
10-6 / 2500 kg C61INOX 12,6 mm 24 mm 30 mm 27,5 mm 72 mm 12,6 mm
13-6 / 4250 kg C62INOX 19 mm 28 mm 36 mm 33,5 mm 87,5 mm 16,7 mm
16-6 / 6300 kg C63INOX 20,6 mm 34,5 mm 40,5 mm 39,5 mm 105 mm 20,6 mm

Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
