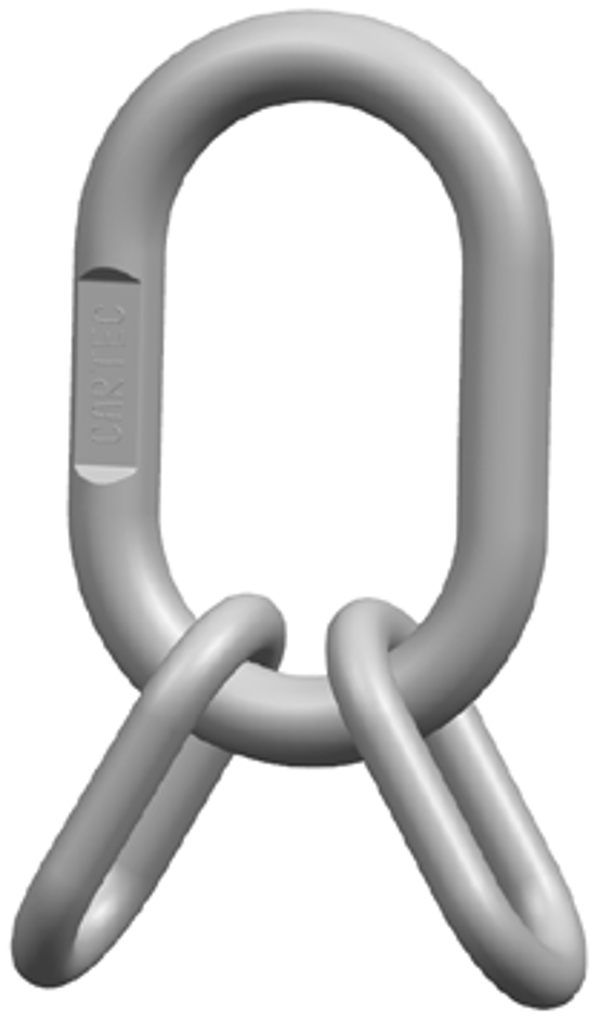

McBULL - Güteklasse 6 (INOX Edelstahl) - Aufhängeköpfe ohne Flachstelle nach EN 1677-4, für 3- und 4-strängig
66,66 € 74,07 € zzgl. MwSt. und Versandkosten
Artikelnummer: D182SAOFINOX

Güteklasse 6 (INOX Edelstahl) - Aufhängeköpfe ohne Flachstelle nach EN 1677-4, für 3- und 4-strängig

Technische Daten

Modell Art.-Nr. Gewicht (kg) für Nenngröße Tragfähigkeit 0-45° (kg) Bezeichnung Tragfähigkeit 45-60° (kg)
6/7-6 / 1890 kg D182SAOFINOX 0,5 kg 6/7-6 1890 kg AK13 1350 kg
8-6 / 2600 kg D183SAOFINOX 1,5 kg 8-6 2600 kg AK18 1850 kg
10-6 / 5250 kg D184SAOFINOX 2,5 kg 10-6 5250 kg AK22 3750 kg
13-6 / 8900 kg D185SAOFINOX 3,4 kg 13-6 8900 kg AK26 6370 kg
16-6 / 13200 kg D186SAOFINOX 7,5 kg 16-6 13200 kg AK32 9450 kg

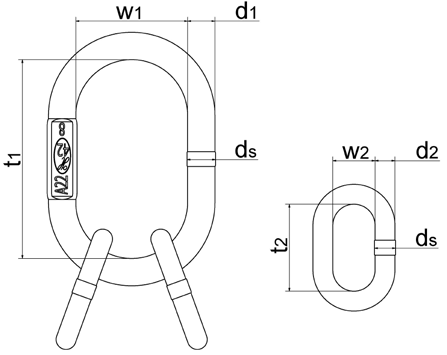

Abmessungen

Modell Art.-Nr. Maß d1 (mm) Maß t1 (mm) Maß w1 (mm) Maß d2 (mm) Maß t2 (mm) Maß w2 (mm)
6/7-6 / 1890 kg D182SAOFINOX 13 mm 110 mm 60 mm 10 mm 44 mm 20 mm
8-6 / 2600 kg D183SAOFINOX 18 mm 135 mm 75 mm 16 mm 70 mm 34 mm
10-6 / 5250 kg D184SAOFINOX 22 mm 160 mm 90 mm 18 mm 85 mm 40 mm
13-6 / 8900 kg D185SAOFINOX 26 mm 180 mm 100 mm 22 mm 115 mm 50 mm
16-6 / 13200 kg D186SAOFINOX 32 mm 200 mm 110 mm 26 mm 140 mm 65 mm

Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
