Yale® - TSZ Schraubklemme
Sale!
Artikelnummer:
N51502410

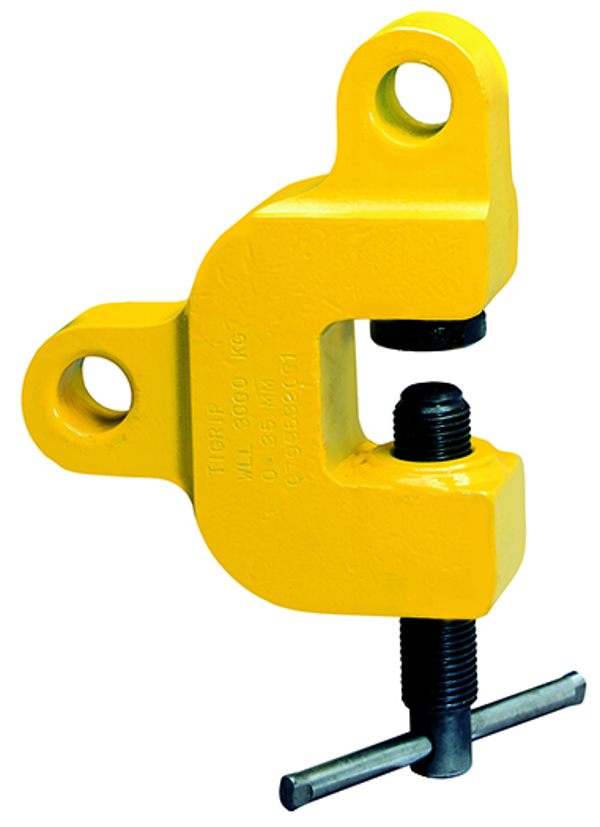

TSZ Schraubklemme

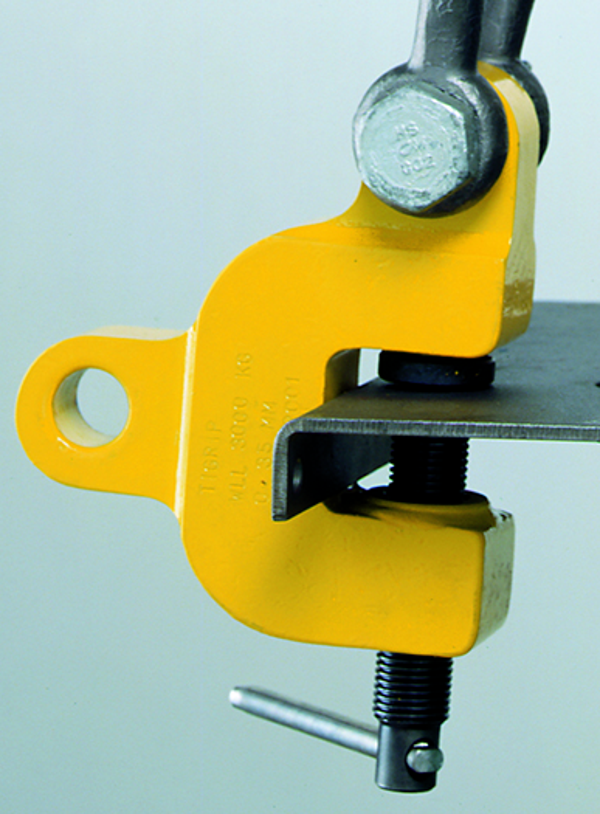

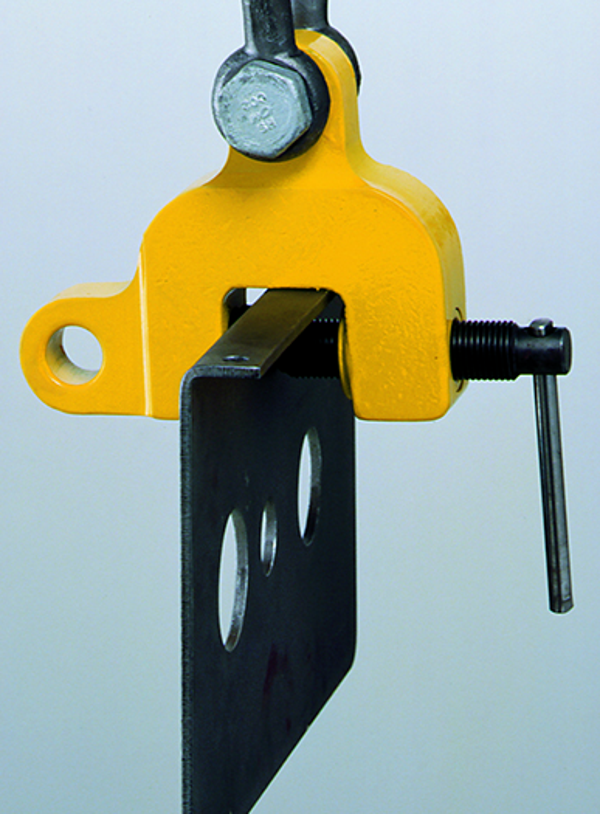

Die Schraubklemme Modell TSZ ist in allen Zugrichtungen belastbar. Sie bietet viele Einsatzmöglichkeiten im Transport von Stahlbauteilen, bei der Beschickung von Bearbeitungsmaschinen, beim Walzen von Blechen usw. Beim Einsatz muss darauf geachtet werden, dass die Klemme mittels der Gewindespindel handfest am Transportgut angezogen ist. Mit Beginn des Kranzuges stellt sich durch die schwenkbar gelagerte Palle eine Verkantung ein, die eine hohe Klemmung bewirkt (siehe Funktionsskizze).
Die Oberflächenhärte des Bleches darf HRC 50 nicht überschreiten.
Technische Daten und Abmessungen
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Greifbereich (mm) | Gewicht (kg) |
|---|---|---|---|---|
| TSZ 0,5 | N51502410 | 500 | 0 - 28 | 2,3 |
| TSZ 1,5 | N51502411 | 1.500 | 0 - 35 | 5,6 |
| TSZ 3,0 | N51502412 | 3.000 | 0 - 35 | 8,8 |
| TSZ 5,0 | N51502413 | 5.000 | 0 - 40 | 16,2 |
| TSZ 7,5 | N51502414 | 7.500 | 0 - 40 | 20,9 |
Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
