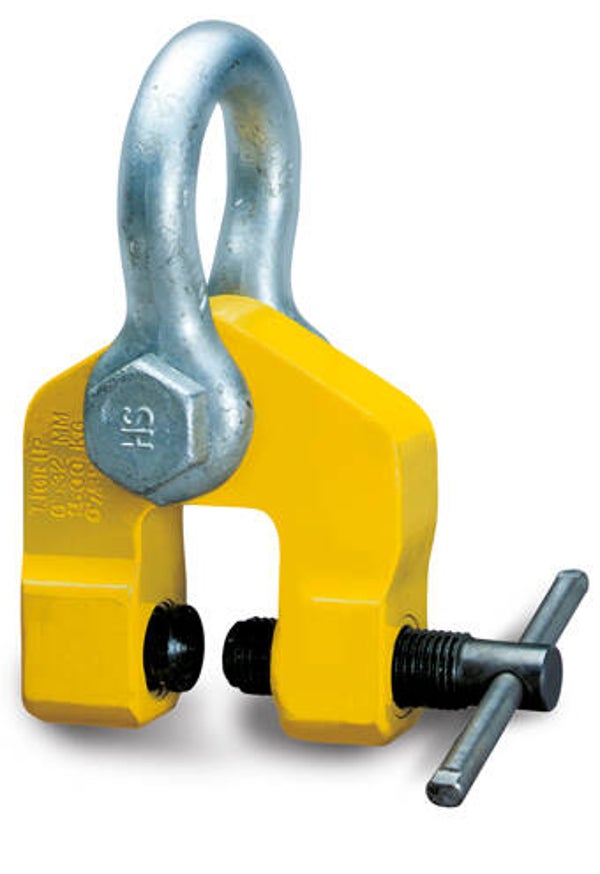

Yale® - TSH Schraubklemme
Sale!
Artikelnummer:
N51502400
TSH Schraubklemme

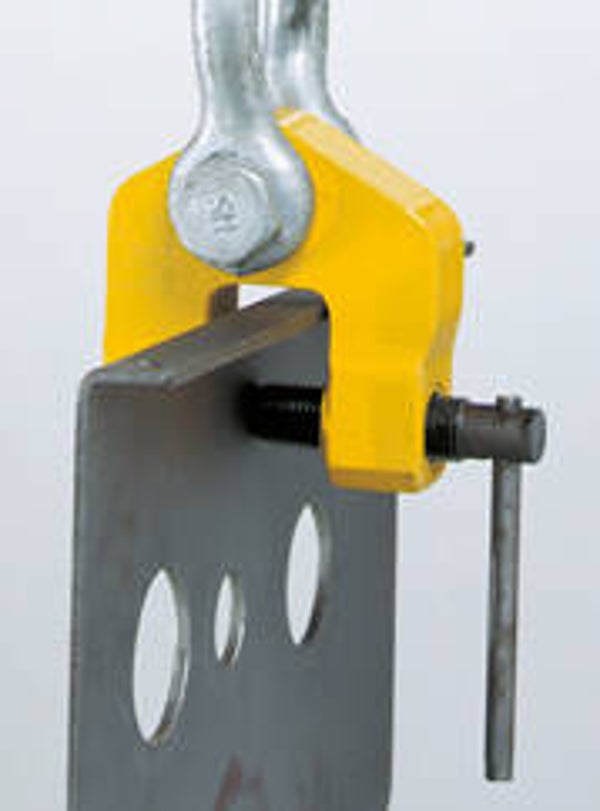

Die Schraubklemme bietet viele Einsatzmöglichkeiten. Insbesondere ist sie zum Heben, Wenden und Ziehen von Blechen, Trägern, Stahlkonstruktionen usw. geeignet. Beim Einsatz muss darauf geachtet werden, dass die Klemme mittels der Gewindespindel handfest am Transportgut angezogen ist. Mit Beginn des Kranzuges stellt sich durch die schwenkbar gelagerte Palle eine Verkantung ein, die eine hohe Klemmung bewirkt (siehe Funktionsskizze).
Die Oberflächenhärte des Bleches darf HRC 50 nicht überschreiten.
Technische Daten und Abmessungen
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Greifbereich Z (mm) | Gewicht (kg) |
|---|---|---|---|---|
| TSH 0,75 | N51502400 | 750 | 0 - 28 | 3,1 |
| TSH 1,5 | N51502401 | 1.500 | 0 - 32 | 7,4 |
| TSH 2,0 | N51502422 | 2.000 | 90 - 140 | 14,8 |
| TSH 2,0 S | N51502428 | 2.000 | 50 - 100 | 14,5 |
| TSH 3,0 | N51502402 | 3.000 | 0 - 50 | 11,4 |
| TSH 5,0 | N51502403 | 5.000 | 0 - 80 | 27,6 |
Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
