Yale® - TWH Hebeklemme

Sale!
Yale® - TWH Hebeklemme
264,14 € 281,00 € zzgl. MwSt. und Versandkosten
Artikelnummer: N54509105

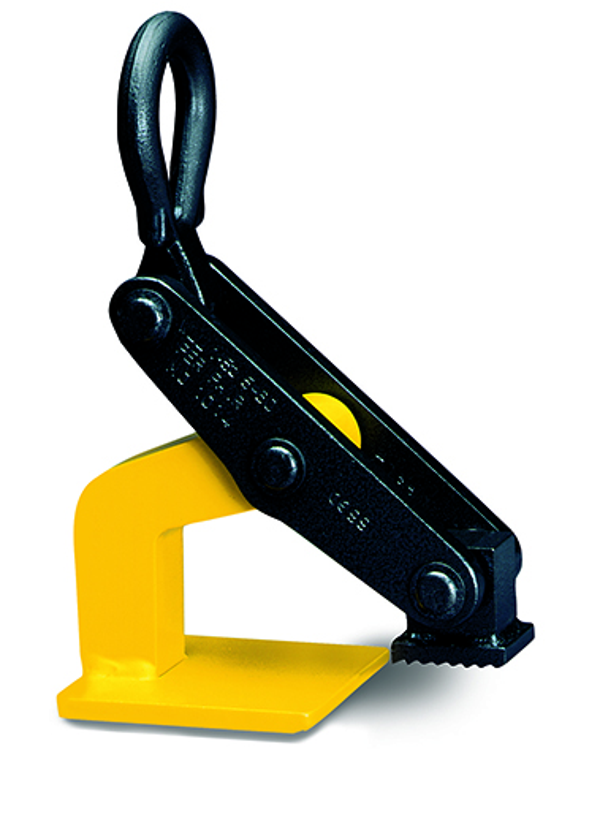

TWH Hebeklemme

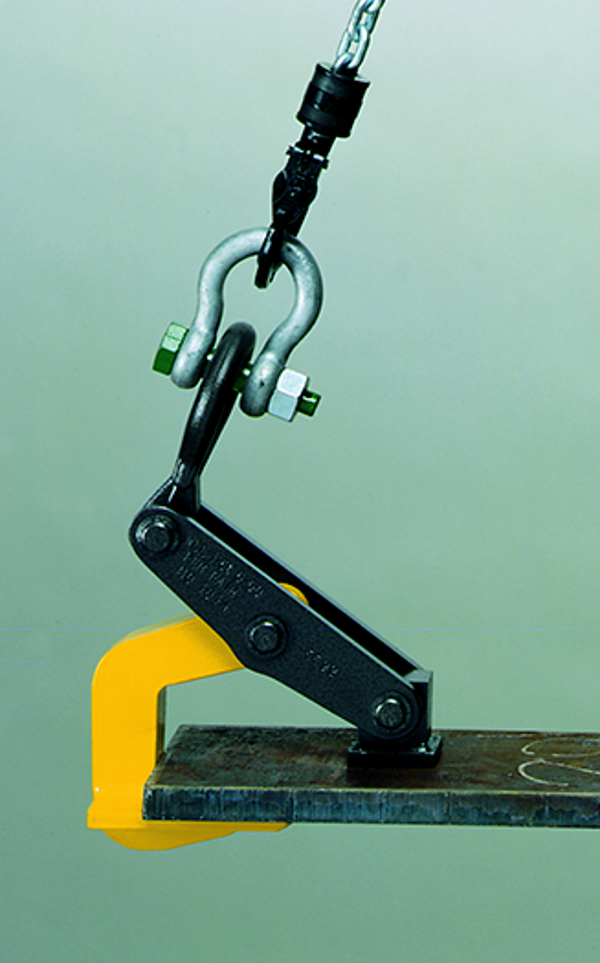

Die Hebeklemme Modell TWH eignet sich bei paarweisem Einsatz für den horizontalen Transport von Einzelblechen und gebündelten Blechpaketen. Für dünne Bleche, die beim Transport eine extreme Durchbiegung erfahren, ist die Klemme nicht geeignet.
Zum Einsatz als Zweistrang-Transportgehänge ist die Komplettierung mit entsprechenden Ketten oder Seilen erforderlich. Die Tragfähigkeitsangabe gilt für zwei Hebeklemmen.

Der Neigungswinkel β des Anschlagmittels darf 45° nicht überschreiten.

TWH Hebeklemme - Datenblatt

PDF – 944,7 KB 0 Downloads

Technische Daten

Modell Art.-Nr. Tragfähigkeit (kg) Greifbereich (mm) Gewicht (kg)
TWH 30 mit Rolle N54509101 1.500 5 - 60 5,6
TWH 70 mit Rolle N54509103 3.500 10 - 80 13,4
TWH 100 mit Rolle N54509104 5.000 10 - 102 27,7
TWH 30 mit Platte N54509105 1.500 5 - 60 5,7
TWH 70 mit Platte N54509107 3.500 10 - 80 13,5

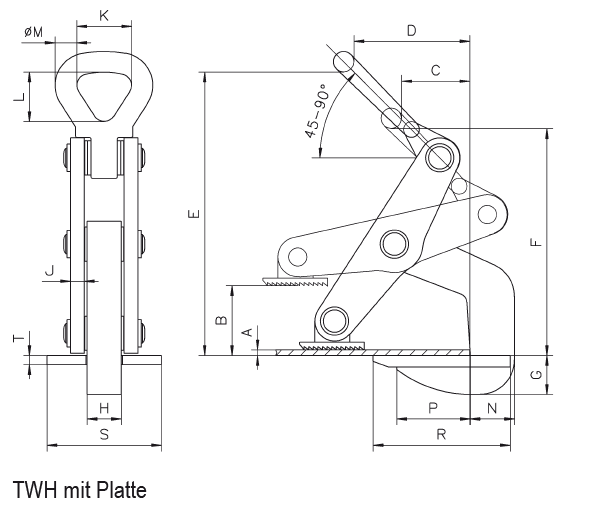

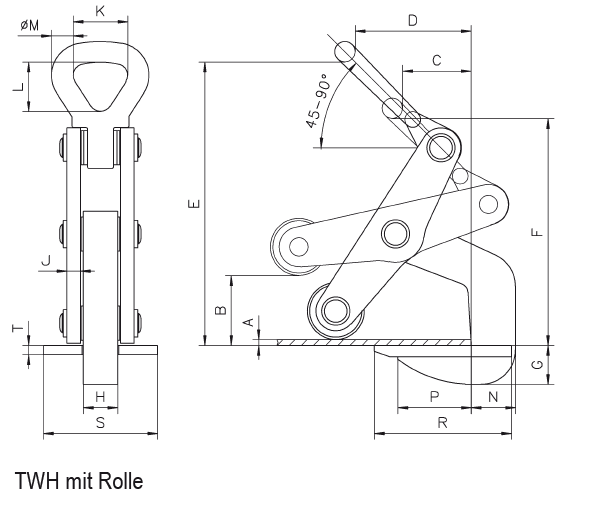

Abmessungen

Modell TWH 30 mit Rolle TWH 50 mit Rolle TWH 70 mit Rolle TWH 100 mit Rolle TWH 30 mit Platte TWH 70 mit Platte
A, mm 5 10 10 10 5 10
B, mm 60 70 80 102 60 80
C, mm 60 75 90 110 60 90
D, mm 105 130 162 170 105 162
E, mm 250 315 345 425 250 345
F, mm 200 275 292 345 200 292
G, mm 31 45 55 57 22 48
H, mm 30 30 30 45 30 30
J, mm 12 12 15 20 12 15
K, mm 50 64 64 89 50 64
L, mm 73 92 92 130 73 92
Ø M, mm 18 25 25 35 18 25
N, mm 36 58 65 80 36 65
P, mm 65 77 105 120 65 105
R, mm 120 150 185 210 120 185
S, mm 100 100 100 120 100 100
T, mm 10 10 10 12 10 10

Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
