Yale® - TCH Hebeklemme, für horizontalen Blechtransport

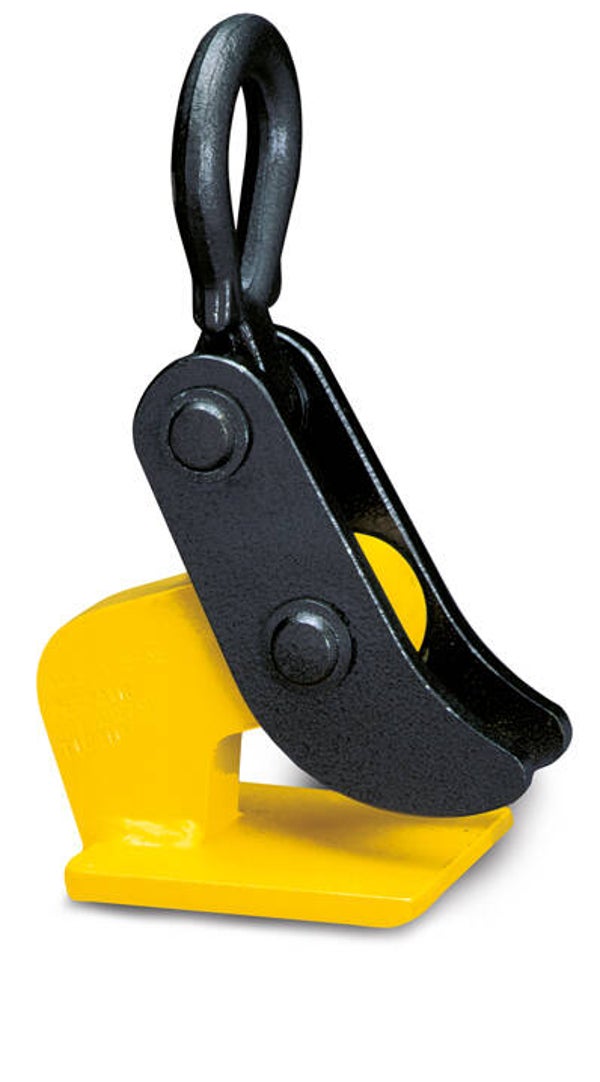

TCH Einzelklemme TCH Hebegeschirr

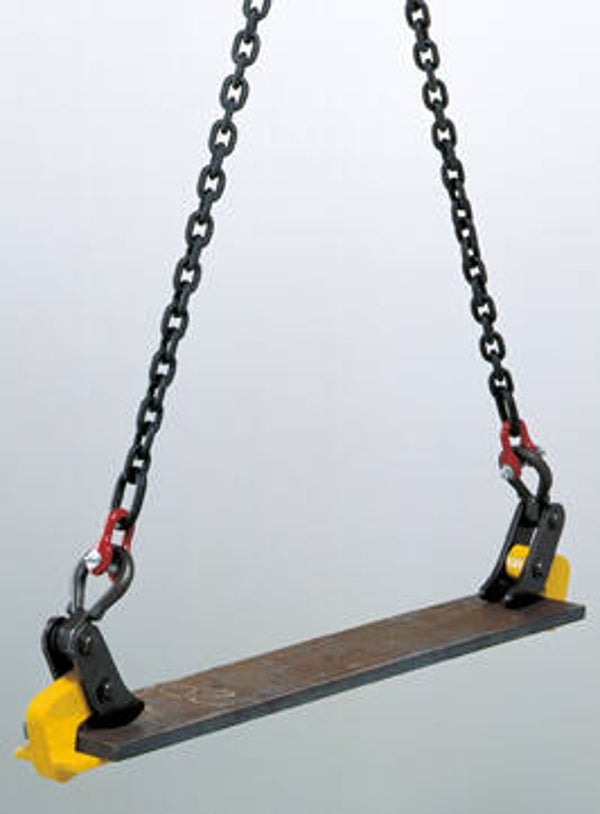

Das Hebegeschirr TCH besteht aus zwei Hebeklemmen in Verbindung mit einem zweisträngigen Kettengehänge. Es eignet sich speziell für den Transport von einzelnen Grobblechen ab ca. 5 mm Dicke und für gebündelte Blechpakete.
Die Zweistrangausführung ist für kleinformatige Bleche bestimmt. Bei großformatigen Blechen empfiehlt sich der Einsatz von zwei zweistrangigen Hebegeschirren in Verbindung mit einer Traverse.
In der Standardausführung ist das Hebegeschirr für Blechbreiten bis 1.500 mm geeignet. Für größere Blechbreiten sind Geschirre mit längeren Ketten auf Anfrage erhältlich.

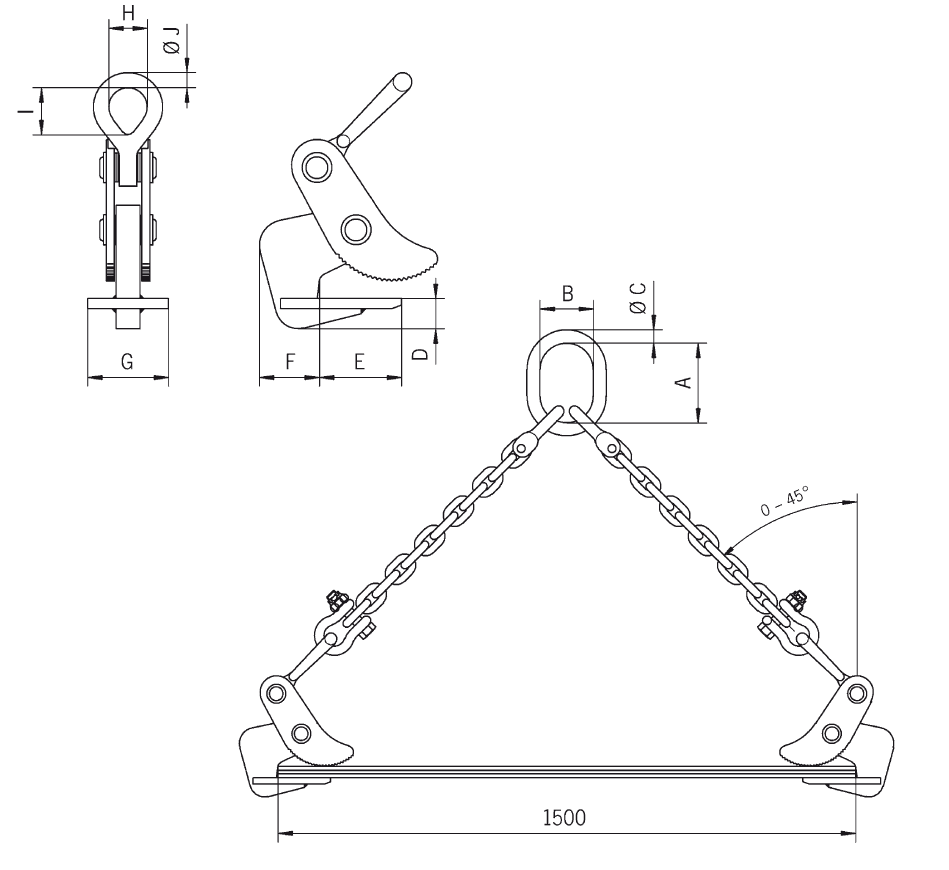

Der Neigungswinkel β des Anschlagmittels darf 45° nicht überschreiten!
Technische Daten und Abmessungen
| Modell | Art.-Nr. Einzelklemme | Tragfähigkeit (kg) | Greifbereich (mm) | Gewicht (kg) |
|---|---|---|---|---|
| TCH 1,0 | N50501517 | 1.000 | 0 - 50 | 13,0 |
| TCH 2,0 | N50501511 | 2.000 | 5 - 32 | 17,7 |
| TCH 4,0 | N50501512 | 4.000 | 5 - 50 | 31,0 |
| TCH 6,0 | N50501513 | 6.000 | 5 - 75 | 69,0 |
| TCH 8,0 | N50501514 | 8.000 | 5 - 75 | 72,0 |
| TCH 10,0/1 | N50501515 | 10.000 | 5 - 100 | 93,8 |
| TCH 10,0/2 | N50501516 | 10.000 | 50 - 150 | 108,6 |
| TCH 15,0/1 | N4300012878 | 15.000 | 5 - 100 | 110 |
| TCH 15,0/2 | N4300012879 | 15.000 | 50 - 150 | 123 |
| TCH 20,0/1 | N4300014489 | 20.000 | 5 - 100 | 165 |
| TCH 20,0/2 | N4300014491 | 20.000 | 50 - 150 | 172 |
Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
