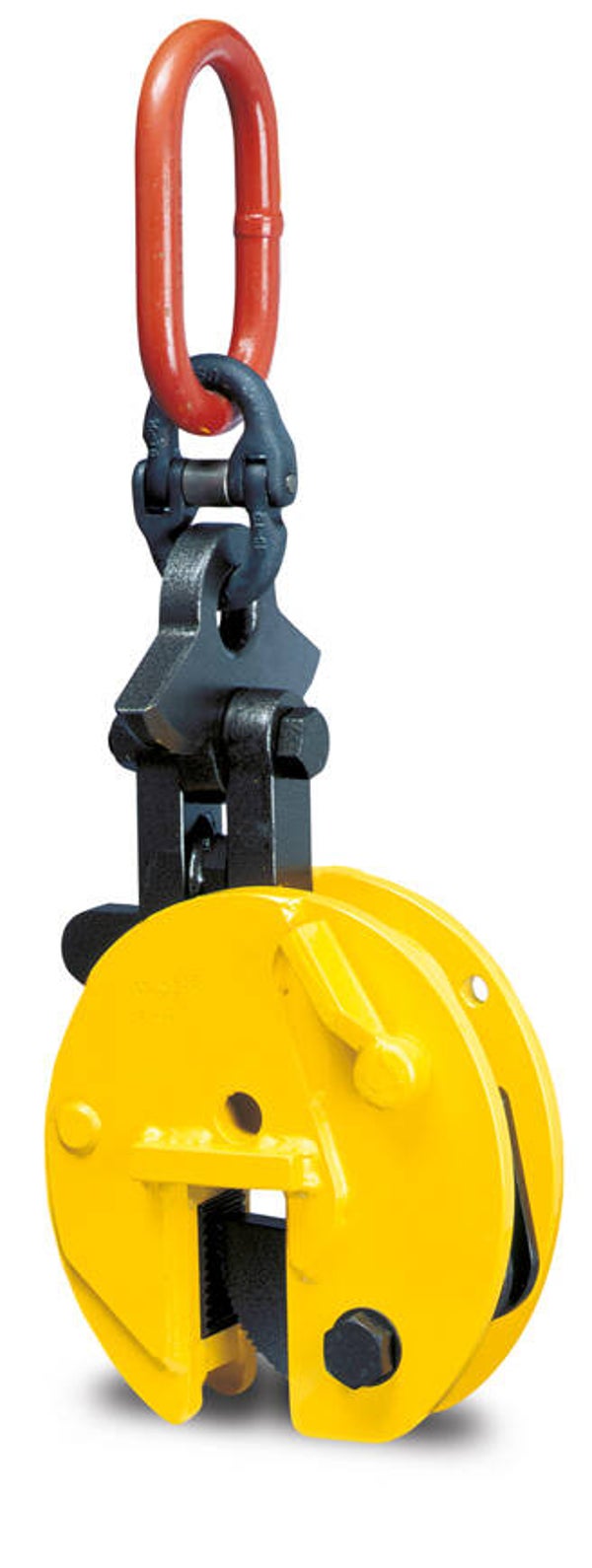

Yale® TBS Blechgreifer mit Schwenköse und Sicherheitsarretierung
Sale!
Artikelnummer:
N50200309

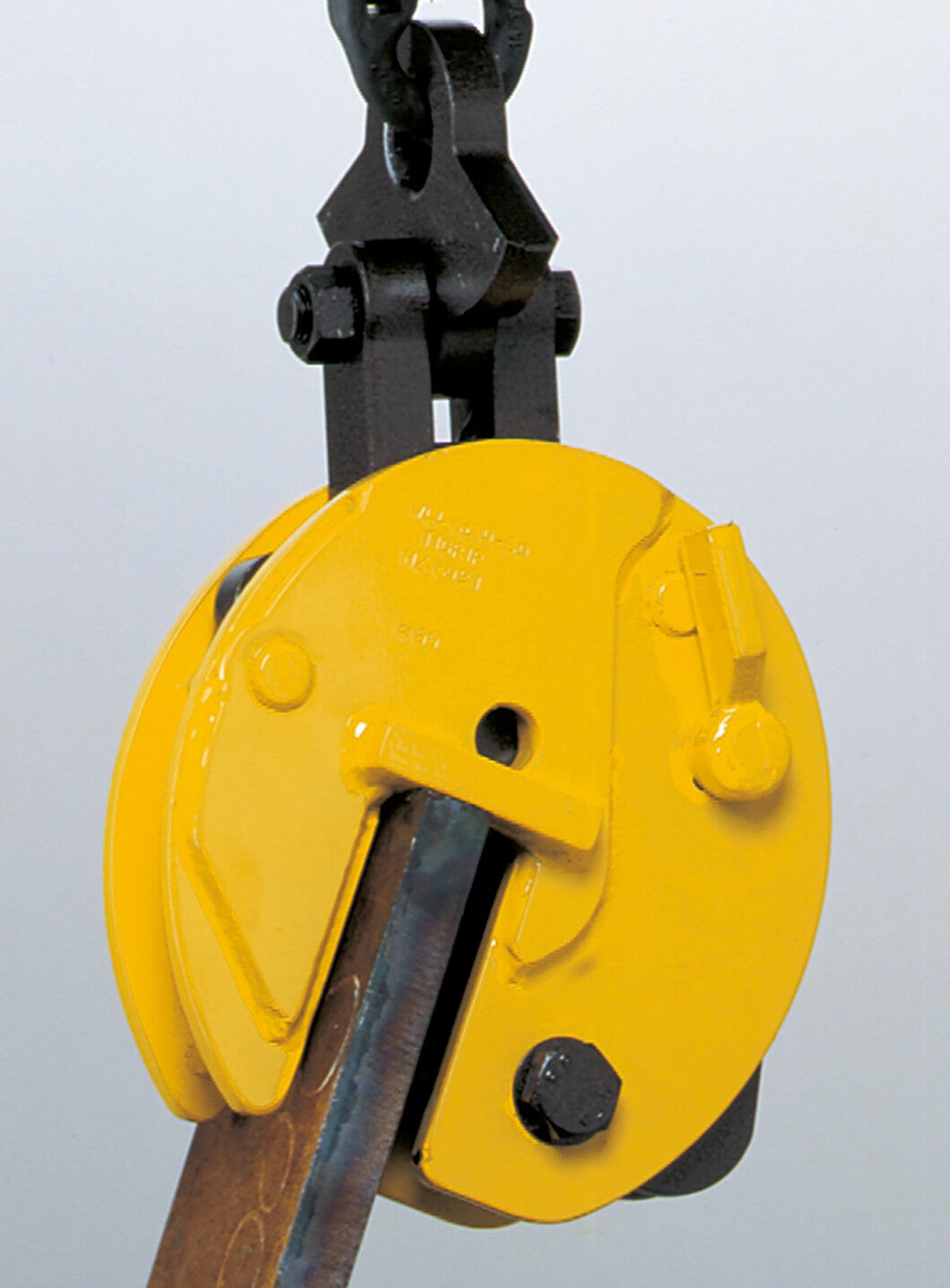

Der Greifer TBS mit der kardanischen Aufhängung ist in unterschiedlichen Positionen am Blech anschlagbar. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend.
Die Schwenköse sorgt dafür, dass auch beim Schrägzug, wie er z. B. beim Transport großformatiger Bleche mittels 2-strangigen Gehänges entsteht, immer eine ausreichende Klemmkraft vorhanden ist.
Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten.
Die Mindestlast beträgt 10 % der angegebenen Traglast!
Technische Daten
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Greifbereich Z (mm) | Gewicht (kg) |
|---|---|---|---|---|
| TBS 4,5 | N50200309 | 4.500 | 0 - 50 | 34,4 |
| TBS 6,0 S | N50200305 | 6.000 | 0 - 50 | 38,0 |
| TBS 6,0 L | N50200306 | 6.000 | 50 - 100 | 42,0 |
| TBS 8,0 S | N50200307 | 8.000 | 0 - 50 | 39,0 |
| TBS 8,0 L | N50200310 | 8.000 | 50 - 100 | 42,4 |
| TBS 10,0 S | N50200308 | 10.000 | 0 - 50 | 68,0 |
| TBS 10,0 L | N50200311 | 10.000 | 50 - 100 | 80,0 |

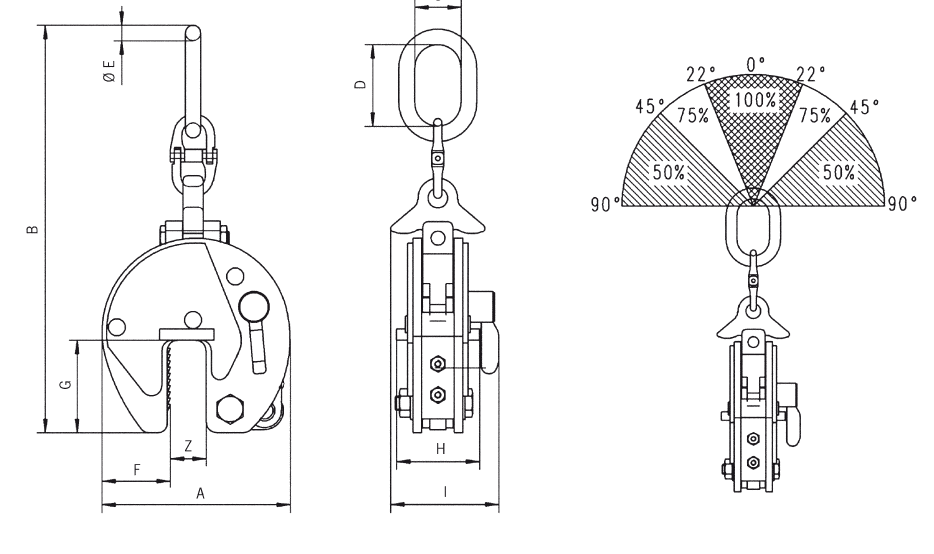

Abmessungen
| Modell | TBS 4,5 | TBS 6,0 S | TBS 6,0 L | TBS 8,0 S | TBS 8,0 L | TBS 10,0 S | TBS 10,0 L |
|---|---|---|---|---|---|---|---|
| A, mm | 292 | 292 | 367 | 292 | 367 | 360 | 446 |
| B, mm | 675 | 737 | 785 | 737 | 785 | 903 | 921 |
| C, mm | 95 | 95 | 98 | 98 | 98 | 110 | 112 |
| D, mm | 180 | 176 | 180 | 176 | 180 | 195 | 195 |
| Ø E, mm | 27,8 | 27,8 | 27,8 | 27,8 | 27,8 | 33 | 33 |
| F, mm | 95 | 95 | 115 | 95 | 115 | 125 | 168 |
| G, mm | 143 | 143 | 143 | 143 | 143 | 162 | 162 |
| H, mm | 135 | 137 | 135 | 136 | 136 | 170 | 170 |
| I, mm | 185 | 188 | 188 | 210 | 210 | 223 | 223 |
Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
