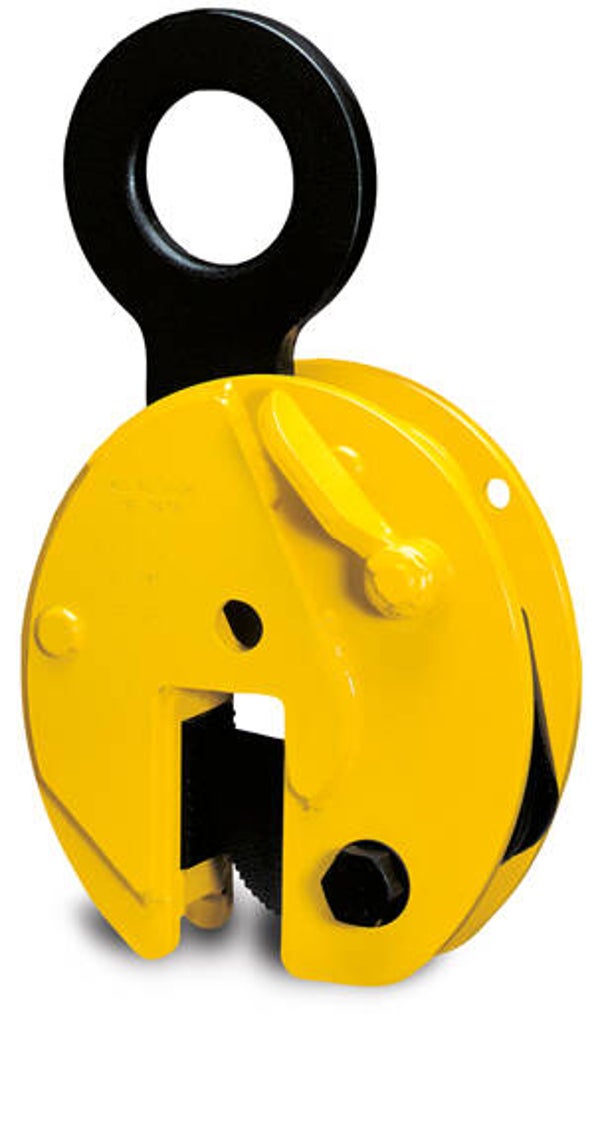

Yale® TBL Blechgreifer mit Sicherheitsarretierung

Sale!
Yale® TBL Blechgreifer mit Sicherheitsarretierung
541,44 € 576,00 € zzgl. MwSt. und Versandkosten
Artikelnummer: N50100005

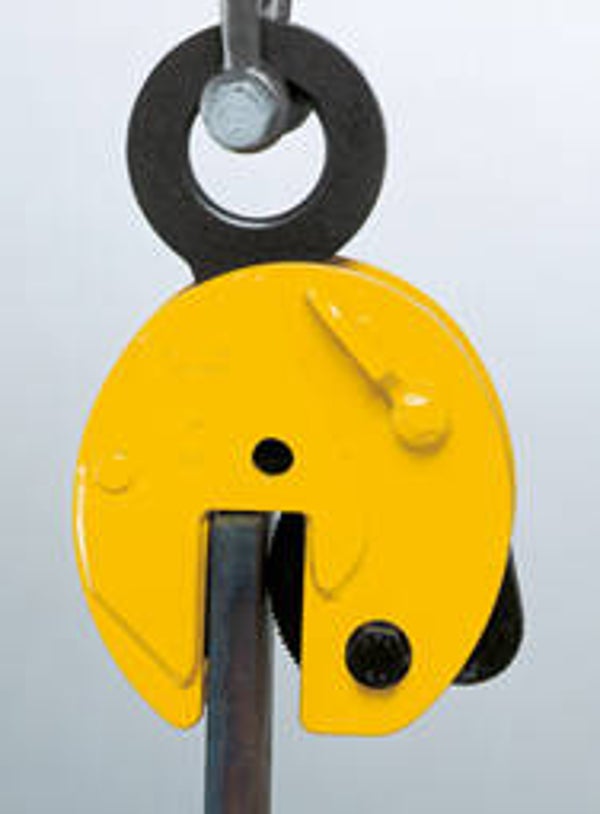

Zum vertikalen Transport von einzelnen Blechen und Stahlplatten sowie zum Heben und Wenden.

Dank der Sicherheitsarretierung bleibt der aufgesetzte Greifer angeklemmt.

Der TBL 0,5 verfügt über eine Sicherheitsarretierung mit Federvorspannung, wird jedoch ohne Riegelhebel geliefert.

Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten.

Die Mindestlast beträgt 10 % der angegebenen Traglast!

Yale® TBL Blechgreifer mit Sicherheitsarretierung - Datenblatt

PDF – 799,9 KB 1 Download

Technische Daten

Modell Art.-Nr. Tragfähigkeit (kg) Greifbereich Z (mm) Gewicht (kg)
TBL 4,0 S N50100005 4.000 0 - 32 11,2
TBL 4,0 L N50100006 4.000 30 - 60 11,9
TBL 6,0 S N50100021 6.000 0 - 50 20,6
TBL 6,0 L N50100008 6.000 50 - 100 23,2
TBL 8,0 S N50100022 8.000 0 - 50 24,2
TBL 8,0 L N50100023 8.000 50 - 100 28,8
TBL 10,0 S N50100024 10.000 0 - 50 29,5
TBL 10,0 L N50100025 10.000 50 - 100 35,1
TBL 15,0 S N50100015 15.000 0 - 50 76,0
TBL 15,0 L N50100016 15.000 50 - 100 86,0
TBL 20,0 S N50100017 20.000 0 - 65 123,0
TBL 20,0 L N50100018 20.000 65 - 130 135,0
TBL 30,0 S N50100019 30.000 0 - 65 195,0
TBL 30,0 L N50100020 30.000 65 - 130 256,0

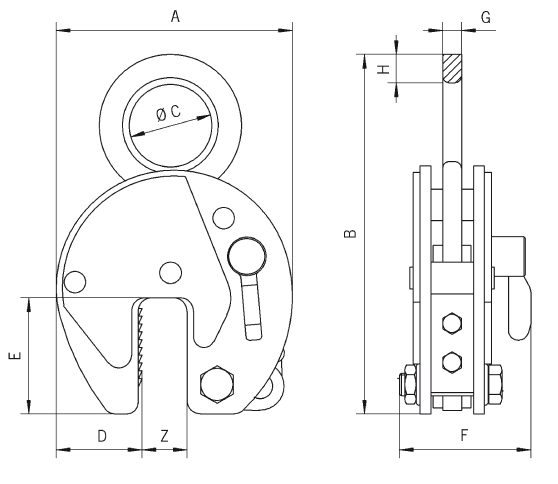

Abmessungen

Modell TBL 4,0 S TBL 4,0 L TBL 6,0 S TBL 6,0 L TBL 8,0 S TBL 8,0 L TBL 10,0 S TBL 10,0 L TBL 15,0 S TBL 15,0 L TBL 20,0 S TBL 20,0 L TBL 30,0 S TBL 30,0 L
A, mm 197 228 293 362 293 362 293 362 360 460 462 560 462 560
B, mm 339 339 442 482 450 482 503 503 550 615 674 724 667 732
Ø C, mm 80 80 89 89 89 89 110 110 130 130 130 130 60 60
D, mm 68 68 95 114 95 114 95 114 125 175 165 195 165 195
E, mm 93 100 143 143 143 143 143 143 162 162 210 210 210 210
F, mm 110 110 129 129 129 129 139 139 204 204 235 235 295 295
G, mm 20 20 20 20 20 20 25 25 45 45 45 45 65 65
H, mm 32 32 35 35 42 42 45 45 55 55 65 65 66 67

Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
