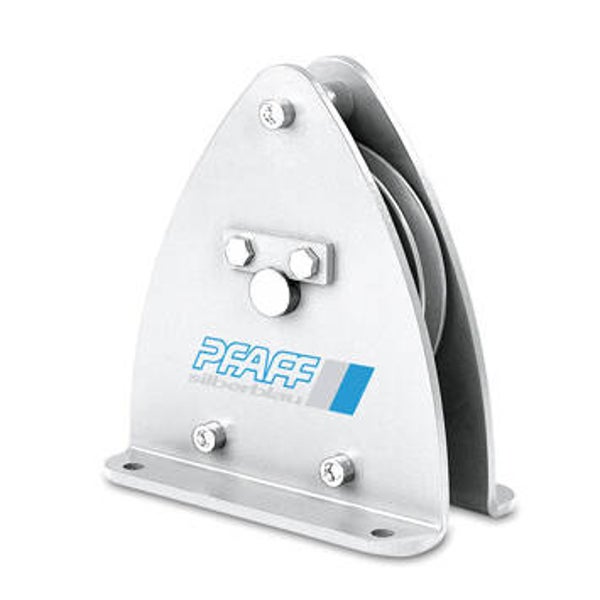

Pfaff - DSRB S Rollenbock für Drahtseilumlenkung, kugelgelagert

Sale!
Pfaff - DSRB S Rollenbock für Drahtseilumlenkung, kugelgelagert
100,58 € 107,00 € zzgl. MwSt. und Versandkosten
Artikelnummer: 33447103

DSRB S Rollenbock für Drahtseilumlenkung, kugelgelagert

Yale® DSRB S Rollenbock für Drahtseilumlenkung, kugelgelagert - Datenblatt

PDF – 737,0 KB 0 Downloads

Technische Daten

Modell Art.-Nr. Traglast 1. Lage (kg) Traglast oberste Lage (kg) Seil- aufnahme 1. Lage m Seil- aufnahme oberste Lage m Seildurch- messer (mm) Hub je Kurbel- umdrehung (mm) Hub je Kurbel- umdrehung oberste Lage (mm) Erforderliche Kurbelkraft (daN) Antriebs- moment Mta Nm Gewicht ohne Seil (kg)
OMEGA 192010587 1.000 692 1,6 13,1 8 ¹ 29 42 17 54 ca. 38
OMEGA Offshore 192010589 800 800 1,2 4,3 10 2 30 35 17 54 ca. 38
¹ empfohlenes Drahtseil: DIN EN 12385 SE 1960 N/mm 2 empfohlenes Drahtseil: DIN 3069 SE 1770 N/mm²
Modell Art.-Nr. Triebwerks- gruppe FEM/ISO Seilzuglast in kg bei Umlenkung 90° Seilzuglast in kg bei Umlenkung 180° Seil- durch- messer (mm)
DSRB S 90/4 33447103 2m/M5 700 500 4
DSRB S 90/6 33447413 1Dm/M1 700 500 4
DSRB S 145/7 33447106 1 Am/M4 1.100 800 6
DSRB S 185/8 33447107 2m/M5 2.300 1.630 8
DSRB S 270/12 33447111 2m/M5 2.500 1.800 12
Modell Art.-Nr. Triebwerks- gruppe FEM/ISO Seilzuglast in kg bei Umlenkung 90° Seilzuglast in kg bei Umlenkung 180° Seil- durchmesser (mm)
DSRB S 90/4 33447103 2m/M5 700 500 3-4
DSRB S 90/6 33447413 1Dm/M1 700 500 5-6
DSRB S 145/7 33447106 1 Am/M4 1.100 800 7
DSRB S 185/8 33447107 2m/M5 2.300 1.630 8
DSRB S 270/12 33447111 2m/M5 2.500 1.800 9-12

Abmessungen

Modell DSRB S 90/4 DSRB S 90/6 DSRB S 145/5 DSRB S 145/6 DSRB S 145/7 DSRB S 185/8 DSRB S 185/9 DSRB S 270/12
Art.-Nr. 33447103 33447413 33447104 33447105 33447106 33447107 33447108 33447111
B, mm 85 85 125 125 125 138 138 191
C, mm 90 90 160 160 160 195 195 290
Ø D, mm 90 90 145 145 145 185 185 270
Ø D1, mm 20 20 25 25 25 30 30 40
Ø Dm, mm 80 78 125 125 126 160 162 246
E, mm 62 62 88 88 88 106 106 138
H, mm 134 134 224 224 224 273 273 407
K, mm 65 65 110 110 110 135 135 202
L, mm 120 120 200 200 200 245 245 360
Ø M/M1, mm 9/9 9/9 11,5/13 11,5/13 11,5/13 13,5/15 13,5/15 18/20
S, mm 4 4 6 6 6 8 8 10

Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
