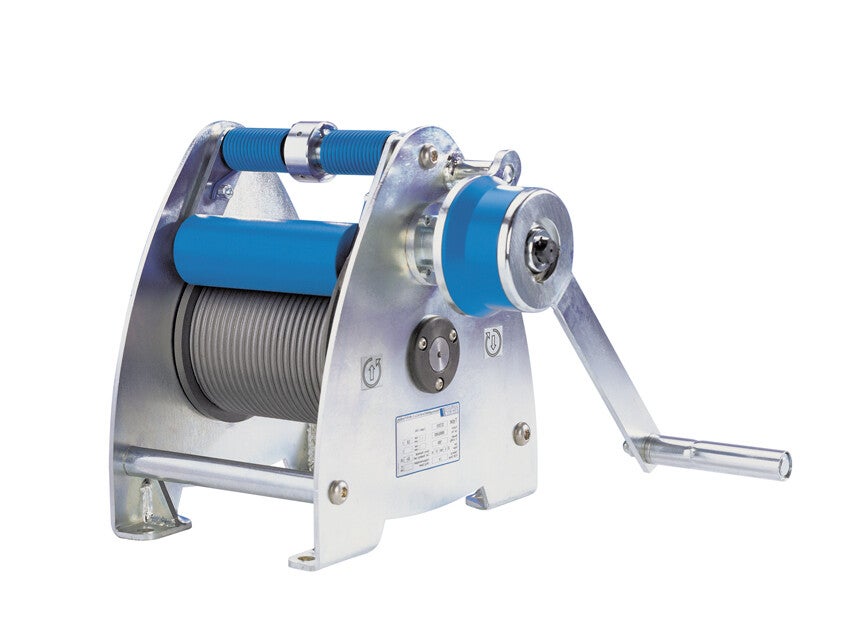

Pfaff - SW-K LAMBDA Konsolenwinde (DGUV Vorschrift 17 ( BGV C1))
Die Kompaktseilwinde für den Einsatz in den darstellenden Bereichen von Bühnen, Studios, Theatern etc.
Gerillte Trommel zur einlagigen Wicklung des Stahlseils.
Hohe Lebensdauer des Seils durch 18-fachen Trommeldurchmesser.
Mit federbelasteter Seilanpresswalze gegen das Abspringen des unbelasteten Seils an der Trommel.
Getriebeauslegung für doppelte Nennlast.
Leichtgängiges Stirnradgetriebe für hohen Wirkungsgrad und eine komfortable Bedienung.

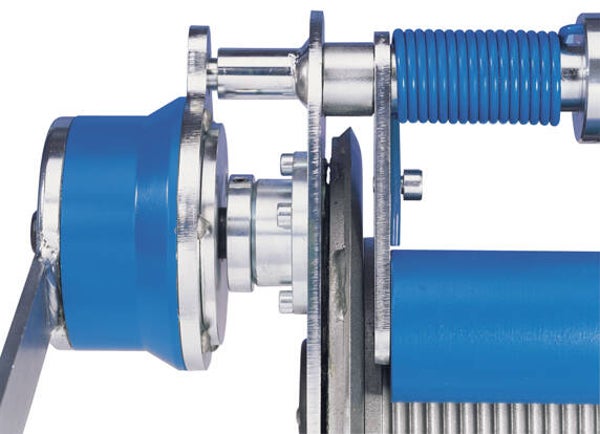

Die angebaute Sicherheitskurbel mit zwei unabhängig voneinander wirkenden Federbremsen für einen sicheren Halt der Last in jeder Position.
Entspricht den Unfallverhütungsvorschriften DGUV Vorschrift 17 Veranstaltungs- und Produktionsstätten für szenische Darstellung (BGV C1), der DIN 56925 sowie der Baumuster- und GS-Prüfung durch den Fachausschuss Hebezeuge.
Technische Daten
| Modell | Art.-Nr. | Traglast (kg) | Seil- durchmesser (mm) | Nutzbare Seillänge 1. Lage m | Hub je Kurbel- umdrehung (mm) | Erforderliche Kurbelkraft (daN) | Gewicht ohne Seil (kg) |
|---|---|---|---|---|---|---|---|
| SW-K LAMBDA | 30272015 | 300 | 6 | 10 | 50 | 18 | 30 |
| SW-K LAMBDA | 30272017 | 300 | 6 | 15 | 50 | 18 | 36 |

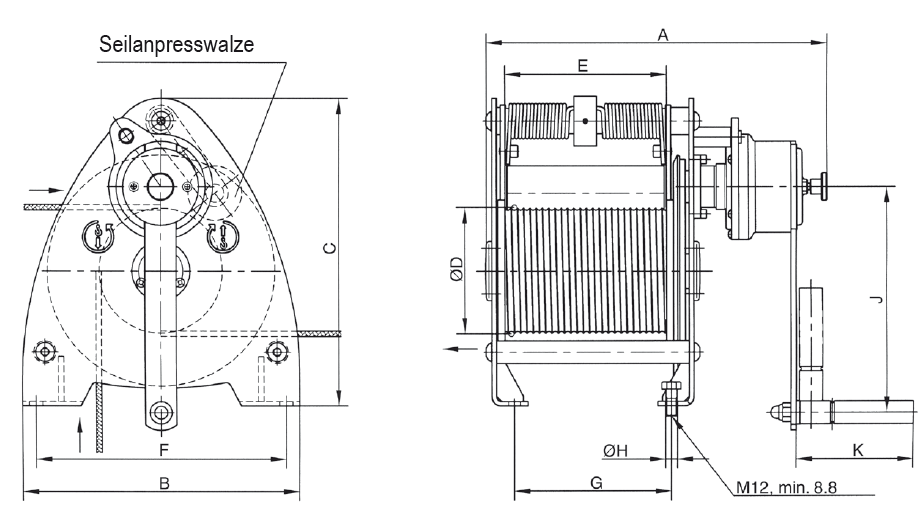

Abmessungen
| Modell | SW-K LAMBDA | SW-K LAMBDA 2 |
|---|---|---|
| A, mm | 379 | 469 |
| B, mm | 310 | 310 |
| C, mm | 340 | 340 |
| Ø D, mm | 139,4 | 139,4 |
| E, mm | 180 | 270 |
| F, mm | 280 | 280 |
| G, mm | 175 | 265 |
| Ø H, mm | 13 | 13 |
| J, mm | 250 | 250 |
| K, mm | 130 | 130 |
Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
