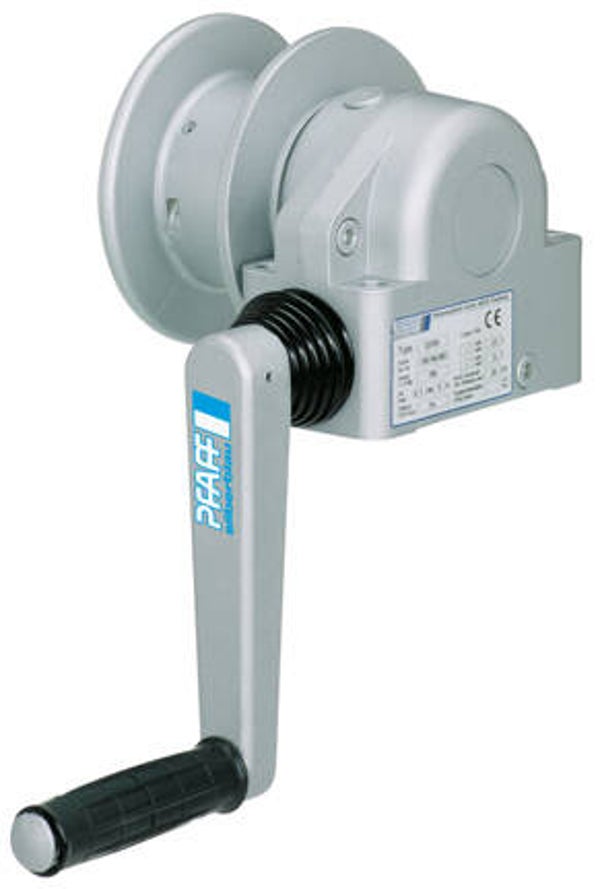

Pfaff - SW-KAL Alu-Kompaktseilwinde mit Trommelfreilauf
Sale!
Artikelnummer:
30207004
Konsolenseilwinden werden für den Aufbau auf Fahrzeugen und Anhängern sowie zum Heben und Senken von Lasten eingesetzt.
Selbsthemmendes Schneckengetriebe, Trommelfreilauf für eine komfortable Bedienung.
Geschlossenes Getriebe zum Schutz der innenliegenden Teile, auch bei rauem Einsatz.
Einfache und schnelle Befestigung.
Technische Daten
| Modell | Art.-Nr. | Traglast 1. Lage (kg) | Traglast oberste Lage (kg) | Trommel- durch- messer (mm) | Seil- durch- messer (mm) | Nutzbare Seillänge 1. Lage m | Nutzbare Seillänge max. m | Hub je Kurbel- umdrehung (mm) | Hub je Kurbel- umdrehung oberste Lage (mm) | Erforderliche Kurbelkraft (daN) | Gewicht ohne Seil (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KAL 750 | 30207004 | 750 | 600 | 100 | 6 | 1,3 | 10 | 15 | 17 | 20 | 7 |
| KAL 1120 | 30208000 | 1.120 | 600 | 63 | 7 | 0,5 | 10 | 11 | 16 | 22 | 7 |

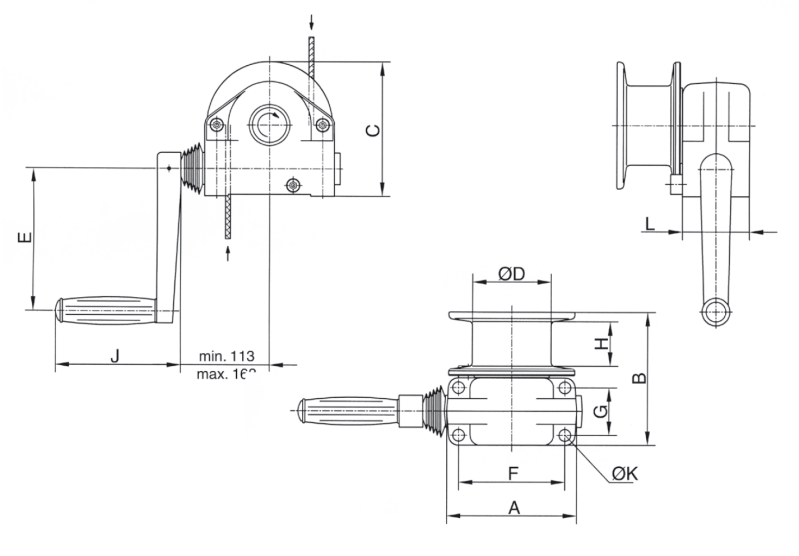

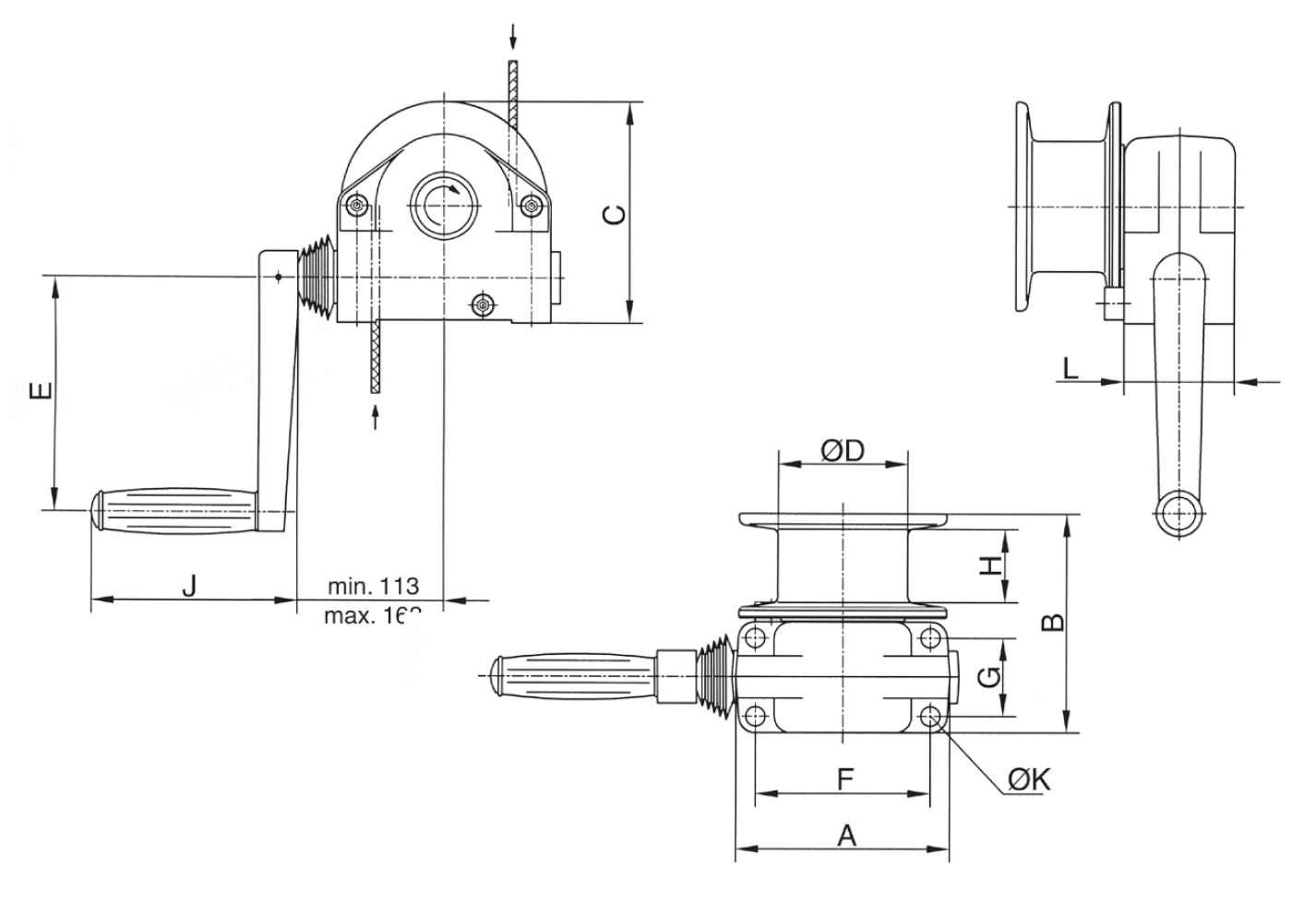

Abmessungen
| Modell | KAL 750 | KAL 1120 |
|---|---|---|
| A, mm | 165 | 165 |
| B, mm | 168 | 168 |
| C, mm | 170 | 170 |
| Ø D, mm | 100 | 63 |
| E, mm | 180 | 180 |
| F, mm | 135 | 135 |
| G, mm | 60 | 60 |
| H, mm | 56 | 50 |
| J, mm | 160 | 160 |
| Ø K, mm | 13 | 13 |
| L, mm | 85 | 85 |
Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
