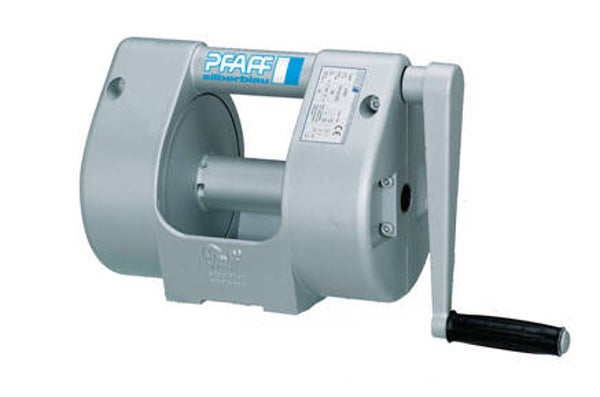

Pfaff - SW-K GAMMA Alu-Konsolenseilwinde
Sale!
Artikelnummer:
30270004
Die Alu-Seilwinde ist durch ihre robuste Bauweise für den Einsatz im Freien geeignet.
Kompaktes Aluminiumgehäuse und geschlossener Kettenantrieb.
Ab 500 kg Traglast mit Schnellgang für kleine Lasten, und zum schnelleren Auf und Abwickeln des unbelasteten Seils.
Geschlossenes Getriebe zum Schutz innenliegender Teile, auch bei rauem Einsatz.
Mit integriertem Sicherheits-Federbremssystem und abnehmbarer Handkurbel.
Technische Daten
| Modell | Art.-Nr. | Traglast 1. Lage (kg) | Traglast oberste Lage (kg) | Seil- durchmesser (mm) | Nutzbare Seillänge 1. Lage m | Nutzbare Seillänge oberste Lage m | Hub je Kurbel- umdrehung (mm) | Erforderliche Kurbelkraft (daN) | Gewicht ohne Seil (kg) |
|---|---|---|---|---|---|---|---|---|---|
| GAMMA 200 | N040270004 | 200 | 110 | 4 ¹ | 3,6 | 40 | 195 | 19 | 6 |
| GAMMA 500 | N040270001 | 500 | 200 | 6 ¹ | 4,2 | 50 | 60/400 ² | 12 | 14 |

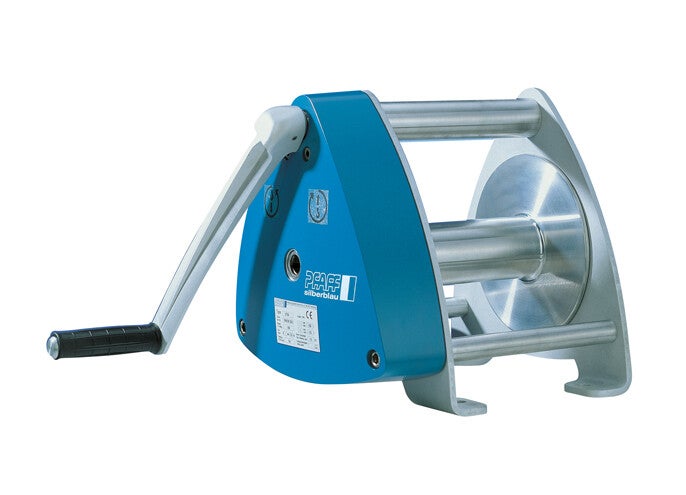

| GAMMA 800 | N040270006 | 800 | 350 | 7 ¹ | 5,3 | 78 | 36/280 ² | 18 | 16 |

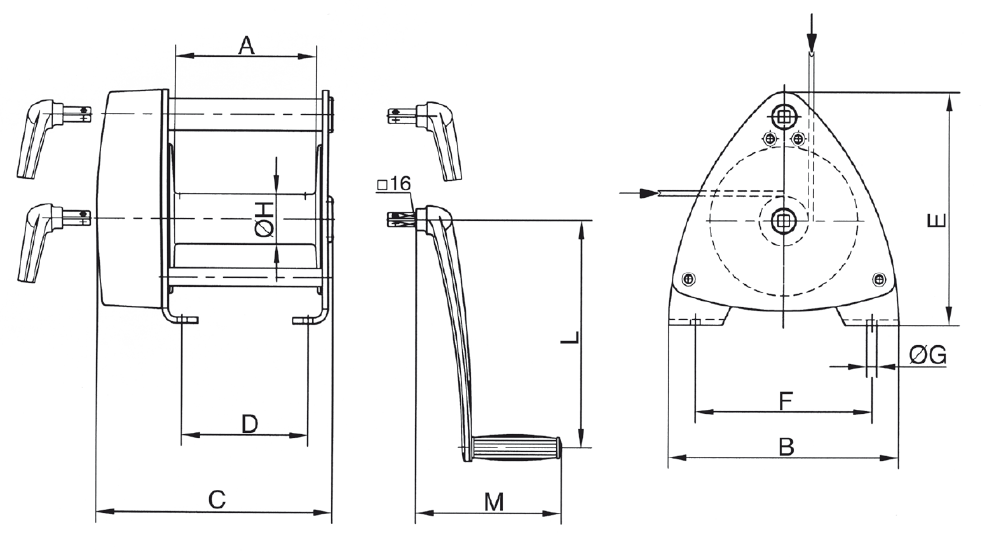

Abmessungen
| Modell | GAMMA 200 | GAMMA 500 | GAMMA 800 |
|---|---|---|---|
| A, mm | 120 | 120 | 200 |
| B, mm | 160 | 220 | 326 |
| C, mm | 192 | 330 | 336 |
| D, mm | 152 | 100 | 180 |
| E, mm | 165 | 267 | 327 |
| F, mm | 135 | 125 | 250 |
| Ø G, mm | 9,5 | 11 | 14 |
| Ø H, mm | 50 | 60 | 70 |
| L, mm | 320 | 250 | 320 |
| M, mm | 207 | 165 | 207 |
Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
