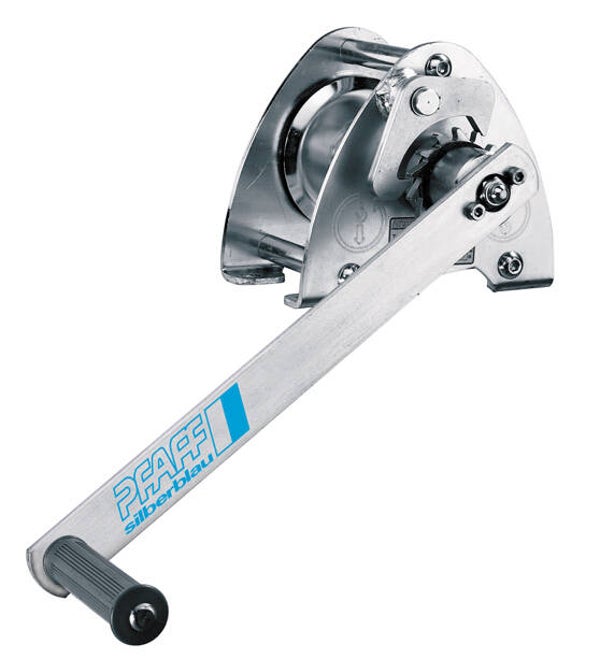

Pfaff - LB Konsolenseilwinde

Sale!
Pfaff - LB Konsolenseilwinde
188,94 € 201,00 € zzgl. MwSt. und Versandkosten
Artikelnummer: 30239016

Zum Heben und Ziehen verschiedenster Lasten.

Leichtgängiges Stirnradgetriebe für hohen Wirkungsgrad und eine komfortable Bedienung.

Die angebaute Lastdruckbremse hält die Last in jeder Lage sicher, ein ungewolltes Absenken der Last wird wirkungsvoll verhindert.

Alle Teile verzinkt, die Seiltrommel ist zusätzlich KTL beschichtet.

Einfache und schnelle Konsolenbefestigung. Sichere Befestigung auch bei Hubbetrieb.

Yale® LB Konsolenseilwinde - Datenblatt

PDF – 1,1 MB 2 Downloads

Technische Daten

Modell Art.-Nr. Traglast 1. Lage (kg) Traglast oberste Lage (kg) Seil- durchmesser (mm) Nutzbare Seillänge 1. Lage m Nutzbare Seil- länge oberste Lage m Hub je Kurbel- umdrehung (mm) Erforderliche Kurbelkraft (daN) Gewicht ohne Seil (kg)
LB 150 VZ 30239016 150 75 4 ¹ 0,8 11 125 17 4,2
LB 350 VZ 30239015 350 170 4 ¹ 1,8 20 125 25 4,8
LB 650 VZ 41239004 650 290 6 ¹ 1 20 55 22 7,3
LB 900 VZ 41239006 900 400 7 ¹ 0,8 14 58 24 10
LB 1200 VZ 42239008 1.200 430 7 ² 1 26 45 24 12,1
LB 250 VA 32239017 250 125 4 ¹ 1,8 19,5 125 20 4,8
LB 650 VA 42239012 650 290 6 ¹ 1 20 55 22 7,6
LB 900 VA 32239013 900 320 7 ¹ 1 26 45 24 12,1

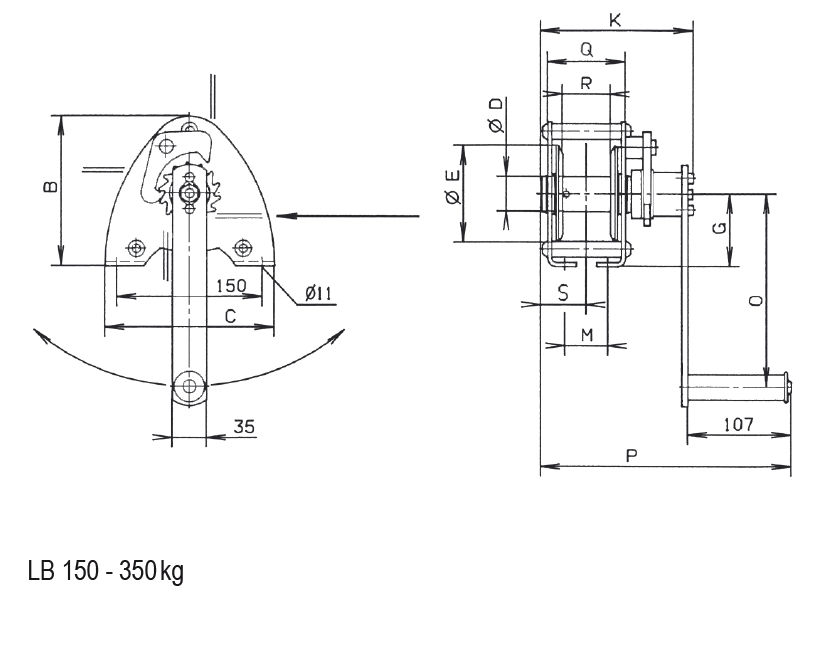

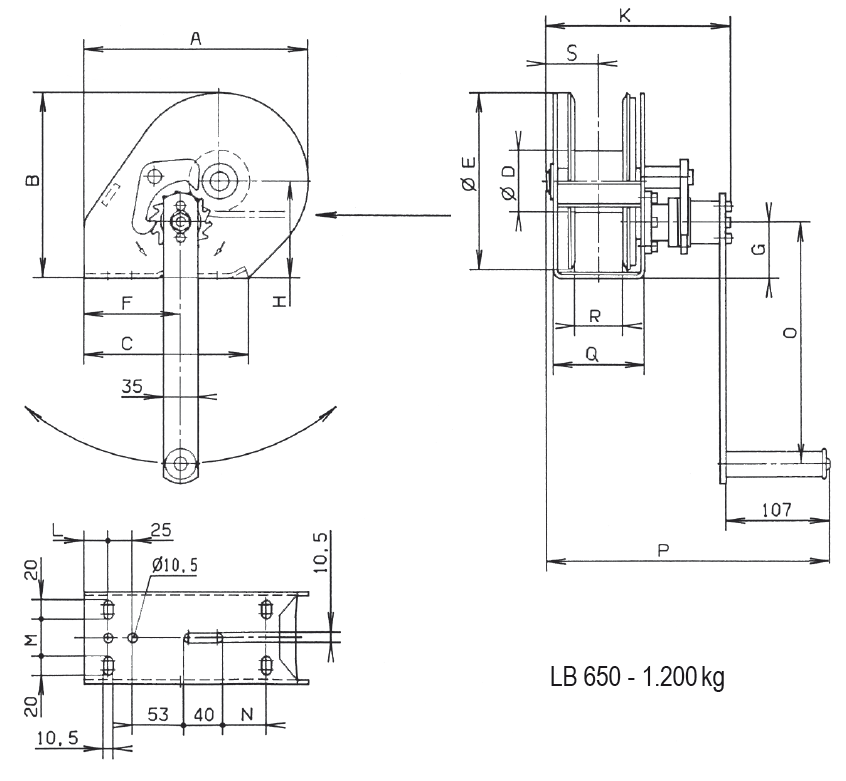

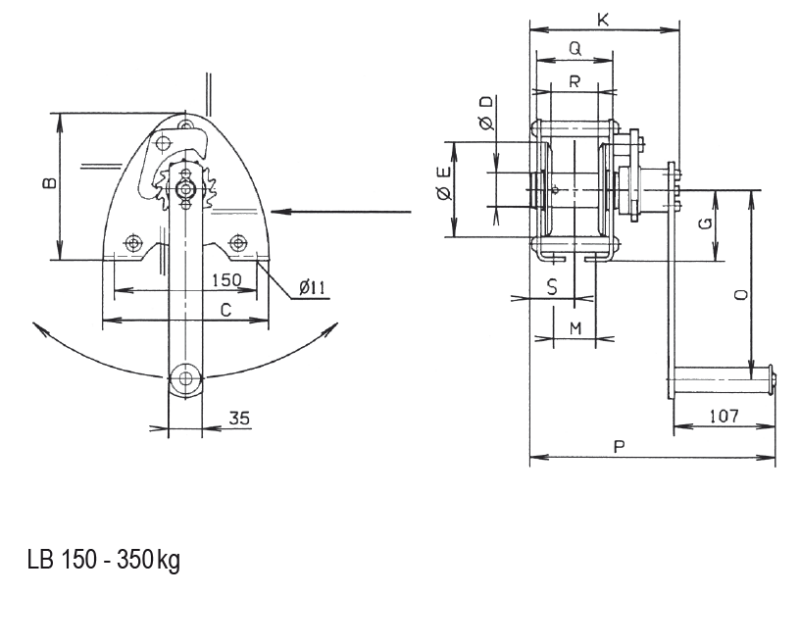

Abmessungen

Modell LB 150 VZ LB 350 VZ LB 650 VZ LB 900 VZ LB 1200 VZ LB 250 VA LB 650 VA LB 900 VA
A, mm - - 232 232 273 - 232 273
B, mm 155 155 192 192 266 155 192 266
C, mm 175 175 210 210 240 175 210 240
Ø D, mm 36 36 63,5 63,5 63,5 36 63,5 63,5
Ø E, mm 100 100 183 183 255 100 183 255
F, mm - - 100 100 78 - 100 78
G, mm 75 75 58 58 75 75 58 75
H, mm - - 100 100 138 - 100 138
K, mm 159 189 192 192 192 191,5 190 190
L, mm - - 25 25 35 - 25 35
M, mm 45 75 38 38 30 75 38 30
N, mm - - - - 53 - - 53
O, mm 200 320 250 320 320 320 250 250
P, mm 260 290 293 293 293 292,5 291 291
Q, mm 81 111 95 95 95 111 95 95
R, mm 50 80 50 50 50 80 50 50
S, mm 48 63 55 55 55 65,5 55 55

Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
