Pfaff - SW-W Wandseilwinde zur Montage in Gebäuden
Sale!
Artikelnummer:
30271017
Die Wandseilwinden der Modellreihe SW-W sind zur ortsfesten Montage in Gebäuden vorgesehen.

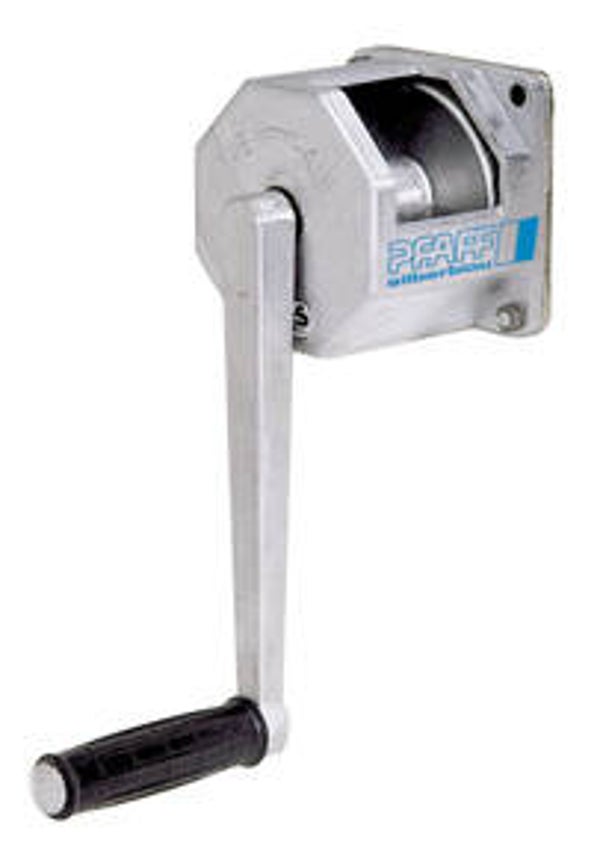

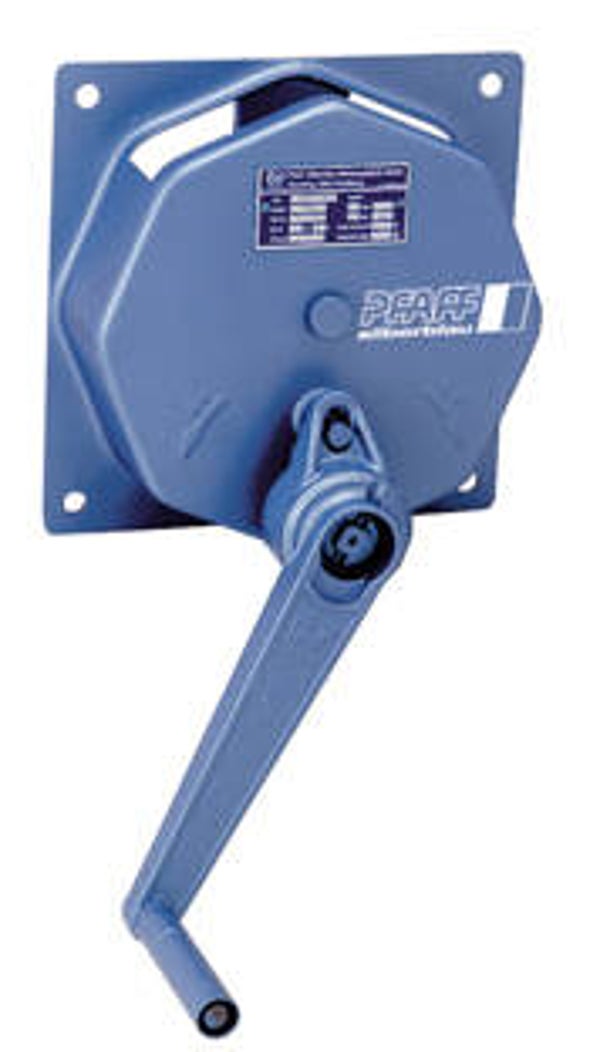

Robustes Aluminiumgehäuse für die Modelle SW-W 80 und SW-W 125, bewährte Stahlblechausführung für die Modelle SW-W 300 bis 750.
Die geräuscharme Sicherheitsfederbremse hält die Last in jeder Lage sicher.
Abnehmbare Handkurbel für die Modelle SW-W 80 und SW-W 125 separat erhältlich, Klapp-Kurbel für die Modelle SW-W 300 - 750.
Technische Daten
| Modell | Art.-Nr. | Traglast 1. Lage (kg) | Traglast oberste Lage (kg) | Trommel- durch- messer (mm) | Seil- durchmesser (mm) | Nutzbare Seillänge 1. Lage m | Nutzbare Seillänge oberste Lage m | Hub je Kurbel- umdrehung (mm) | Erforderliche Kurbelkraft (daN) | Gewicht ohne Seil (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SW-W 80 | N040271017 | 80 | 45 | 51 | 3 | 2,4 | 30 | 170 | 12 | 3 |
| SW-W 125 | N040271008 | 125 | 65 | 40 | 4 | 2 | 12 | 138 | 13 | 3 |
| SW-W 300 | 30271001 | 300 | 220 | 108 | 5 | 2,1 | 15 | 68 | 15 | 10 |
| SW-W 500 | 30271136 | 500 | 350 | 108 | 6 | 2,4 | 15 | 35 | 13 | 11 |
| SW-W 750 | 30271019 | 750 | 550 | 108 | 7 | 2 | 10 | 35 | 20 | 11 |

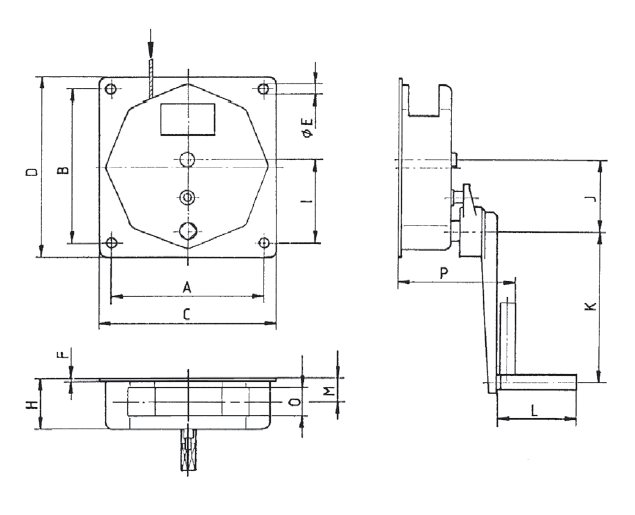

Abmessungen
| Modell | SW-W 80 | SW-W 125 | SW-W 300 | SW-W 500 | SW-W 750 |
|---|---|---|---|---|---|
| A, mm | 110 | 110 | 250 | 250 | 250 |
| B, mm | 110 | 110 | 250 | 250 | 250 |
| C, mm | 130 | 130 | 290 | 290 | 290 |
| D, mm | 130 | 130 | 290 | 290 | 290 |
| Ø E, mm | 9 | 9 | 14,5 | 14,5 | 14,5 |
| F, mm | 15 | 15 | 2 | 2 | 2 |
| H, mm | 121 | 121 | 85 | 85 | 85 |
| I, mm | 55 | 55 | 138 | 138 | 138 |
| J, mm | - | - | 117 | 117 | 117 |
| K, mm | 250 | 250 | 250 | 250 | 250 |
| L, mm | 130 | 130 | 130 | 130 | 130 |
| M, mm | 68 | 68 | 39 | 39 | 39 |
| O, mm | 60 | 60 | 50 | 50 | 50 |
| P, mm | 275 | 275 | 192 | 192 | 192 |
Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
