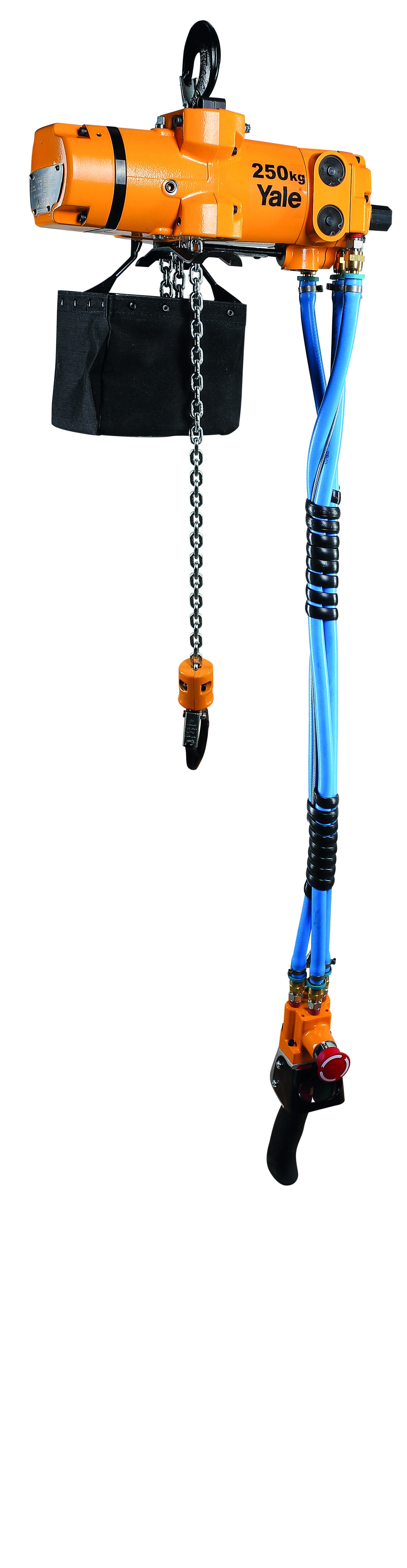

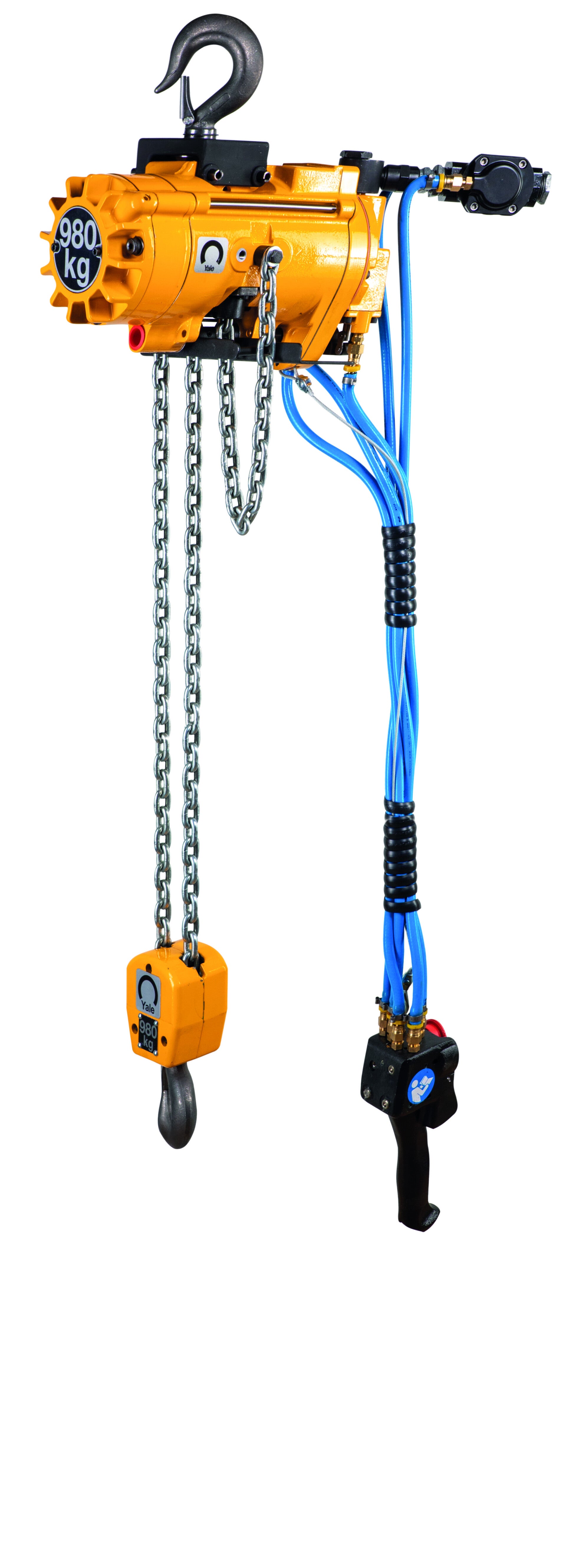

Yale® CPA ATEX Basic Druckluftkettenzug
3.080,38 € 3.277,00 € zzgl. MwSt. und Versandkosten
Artikelnummer: N08501007

Druckluftbetriebener Kettenzug zum Heben, Senken und Bewegen von Lasten

  • Geräte mit 3 m Hub und indirekter Steuerung
  • inkl. Steuerschalter mit Not-Halt-Funktion und 2 m Steuerschlauchleitung

Weitere Hubhöhen auf Anfrage erhältlich!

Yale® CPA ATEX Basic Druckluftkettenzug - Datenblatt

PDF – 828,8 KB 2 Downloads

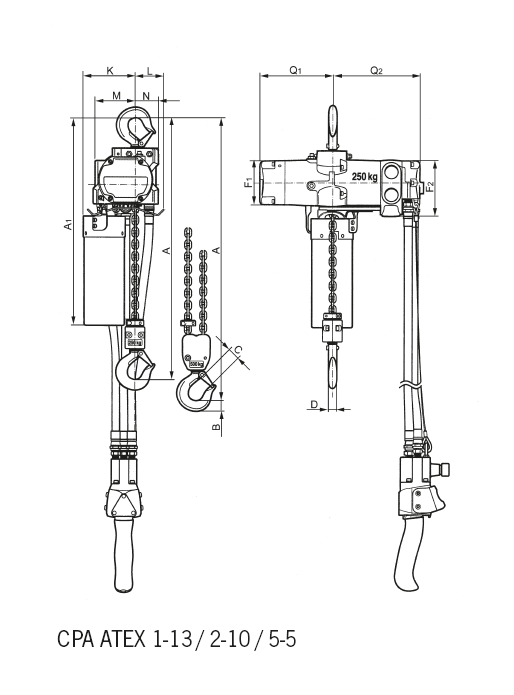

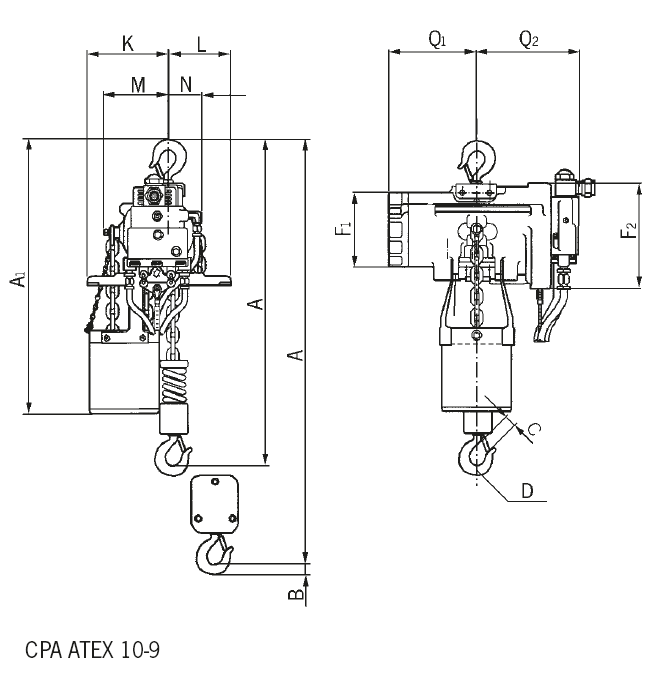

Abmessungen

Modell CPA ATEX 1-13 CPA ATEX 2-10 CPA ATEX 5-5 CPA ATEX 10-9
A, mm 292 292 324 457
A1, mm 410 410 410 508
B, mm 21 21 14 27
C, mm 20 20 24 28
D, mm 16 16 14 28
F1, mm 90 90 90 130
F2, mm 120 120 120 180
K, mm 103 103 103 165
L, mm 57 57 57 83
M, mm 120 120 120 135
N, mm 50 50 50 25
Q1, mm 142 142 142 162
Q2, mm 183 183 183 181

Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
