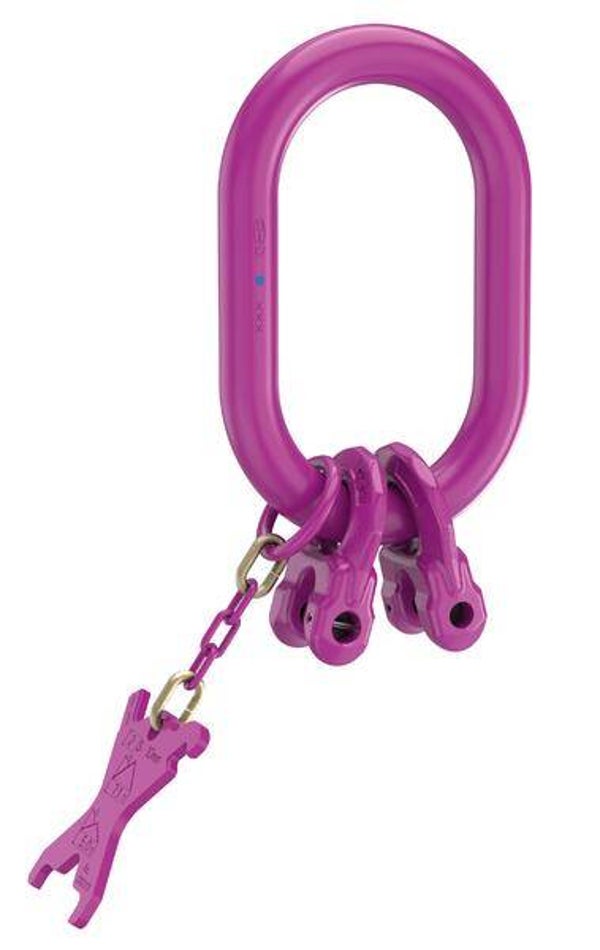

RUD - ICE-Zweistrangkopf mit Ringgabel IAK-RG
Sale!
Artikelnummer:
7905031
ICE-Standard-Aufhängeköpfe mit eingeschweißten Ringgabeln.
- Alle Aufhängeköpfe dieser Seite sind mit eingeschweißten, allseitig beweglichen Ringgabeln ausgestattet.
- Daraus resultiert ein verwechslungsfreier Anschluss zu Ketten-Durchmesser und Stranganzahl.
- Der Aufhängekopf wird durch einen Kennzeichnungsanhänger (IKZA) mit integrierter Kettenprüflehre ergänzt.
- IAK-RG-Aufhängeköpfe: Die Maße entsprechen Aufhängeglied Form A nach DIN 5688, jedoch eine Nenndicke größer.

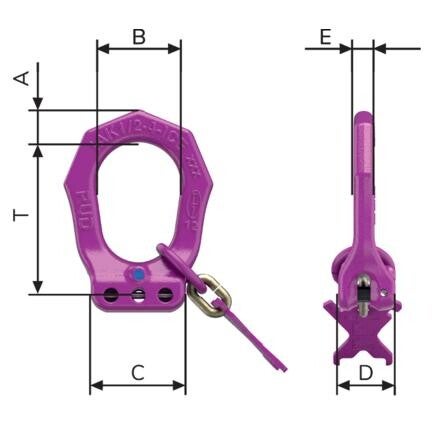

Technische Daten und Abmessungen
| Modell | Matnr. | WLL (kg) | Nenngröße | Gewicht (kg) | Teilung (mm) | A | B | C | D | E | T |
|---|---|---|---|---|---|---|---|---|---|---|---|

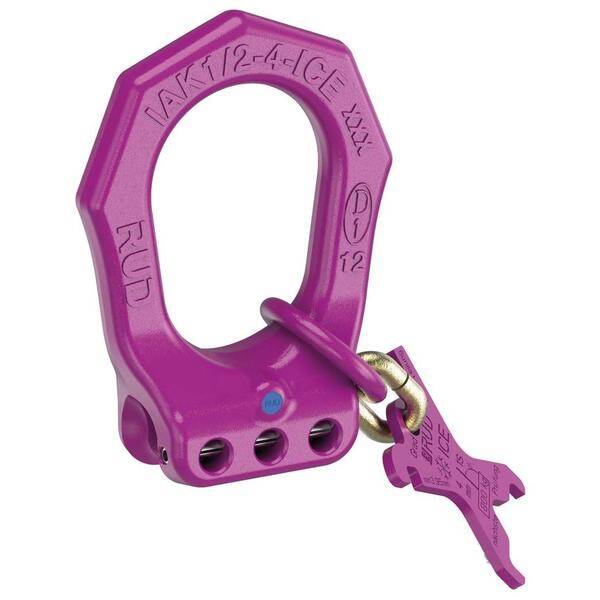

| ICE-Aufhängekopf 2-Strang IAK-1/2-4 | 7905031 | 1.120 | 4 | 0,20 | 58 | 13 | 34 | 38 | 22,5 | 8 | 58 |
| ICE-Aufhängekopf 2-Strang IAK-RG-2-6 | 7903051 | 2.500 | 6 | 0,99 | 171 | 16 | 75 | 135 | 171 | ||
| ICE-Aufhängekopf 2-Strang IAK-RG-2-8 | 7903052 | 4.250 | 8 | 2,12 | 203 | 22 | 90 | 160 | 203 | ||
| ICE-Aufhängekopf 2-Strang IAK-RG-2-10 | 7903053 | 7.100 | 10 | 3,53 | 233 | 26 | 100 | 180 | 233 | ||
| ICE-Aufhängekopf 2-Strang IAK-RG-2-13 | 7903054 | 11.200 | 13 | 6,3 | 267 | 32 | 110 | 200 | 267 |
Maßangaben in mm, Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
