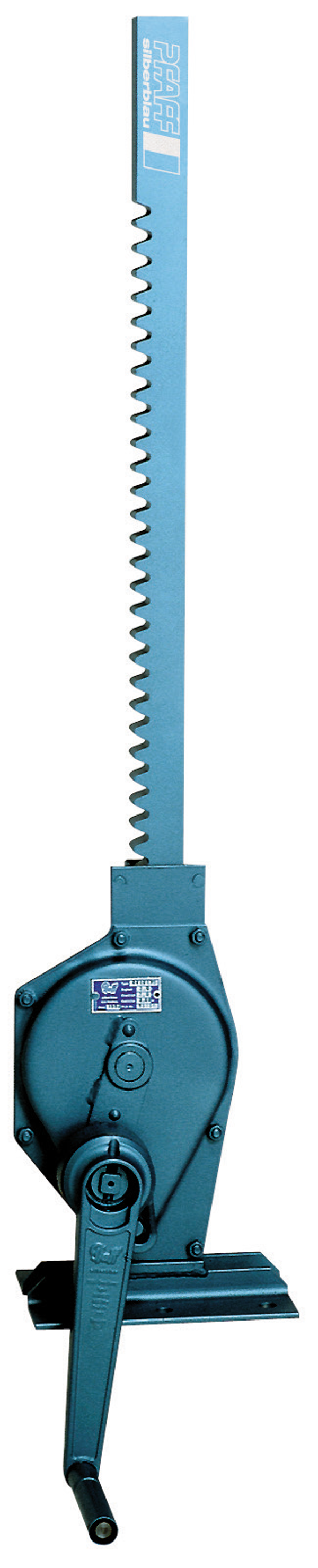

Pfaff SCH-W Schleusenwinde

Sale!

~~685,00 €~~ 650,75 €

zzgl. MwSt. und Versandkosten

Modell

Menge

Artikelnummer: 40051714

Die Sicherheitsfederkurbel hält die Schütztafel dauerhaft auf Druck geschlossen.

Gehärtete Getriebeteile und präzise gearbeitete Verzahnung für besseren Ablauf und geringen Verschleiß.

Pfaff SCH-W Schleusenwinde- Datenblatt

PDF – 1,4 MB 1 Download

Technische Daten

Modell	Art.-Nr. Sifeku	Zug- oder Drucklast¹ kg	Zahnstangenlänge mm	Hub mm	Handkraft bei Nennlast daN	Gewicht kg
SCH-W 15	40051714	1.500	1.200	800	28	18
SCH-W 30	40051717	3.000	1.250	800	28	23
SCH-W 50	40051720	5.000	1.350	900	28	32

Modell	Art.-Nr. Siku	Zug- oder Drucklast¹ kg	Zahnstangenlänge mm	Hub mm	Handkraft bei Nennlast daN	Gewicht kg
SCH-W 100	40051722	10.000	1.550	1.000	40	56

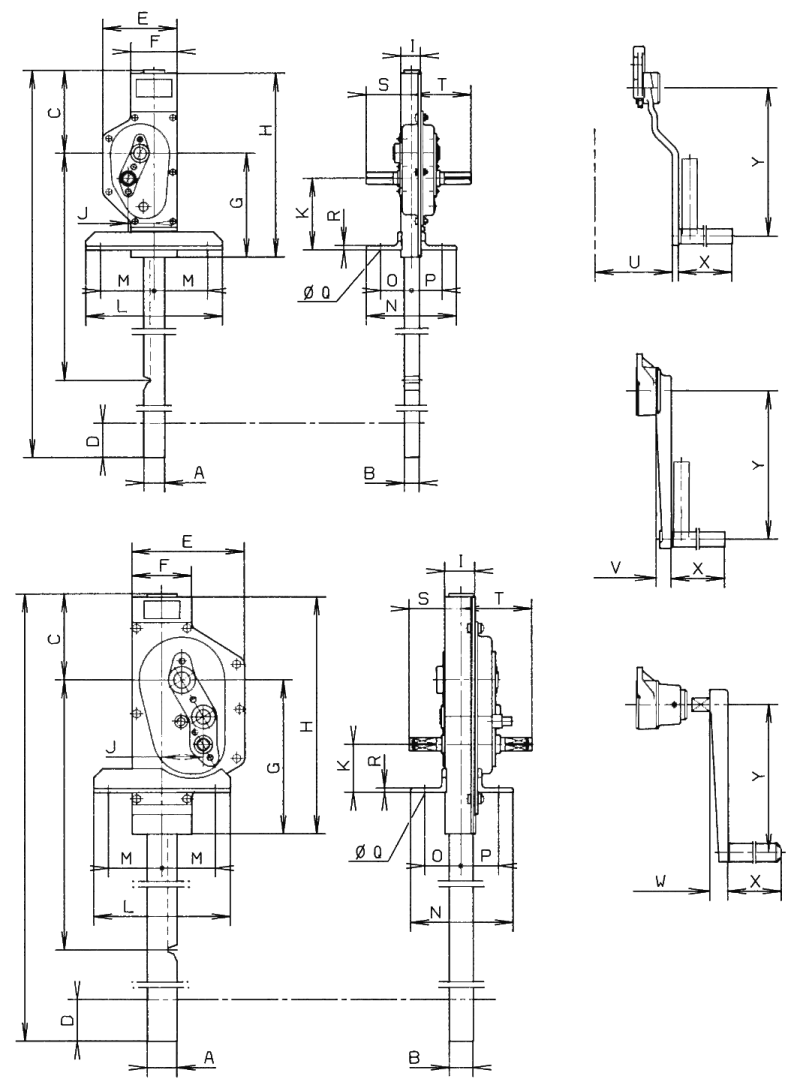

Modell	SCH-W 15	SCHW-30	SCHW-50	SCH-W 100
A, mm	35	45	50	60
B, mm	25	30	40	50
C, mm	140	160	145	165
D, mm	85	60	45	65
E, mm	125	204	189	235
F, mm	78	92	100	112
G, mm	175	230	260	320
H, mm	310	395	400	480
I, mm	33,5	39,5	51	59
J, mm	43,3	53,1	69,5	88,3
K, mm	121	138	81	84
L, mm	230	230	230	290
M, mm	90	90	90	115
N, mm	153	158	173	183
O, mm	52,5	55	61	66
P, mm	52,5	55	64	70
Ø Q, mm	14	14	14	14
R, mm	7	7	7	8
S, mm	76,5	85,5	88	100
T, mm	100,5	108,5	120	140
U, mm	113	121	132	185
V, mm	86	94	105	–
W, mm	136	144	155	–
X, mm	130	130	130	250
Y, mm	250	250	250	300
