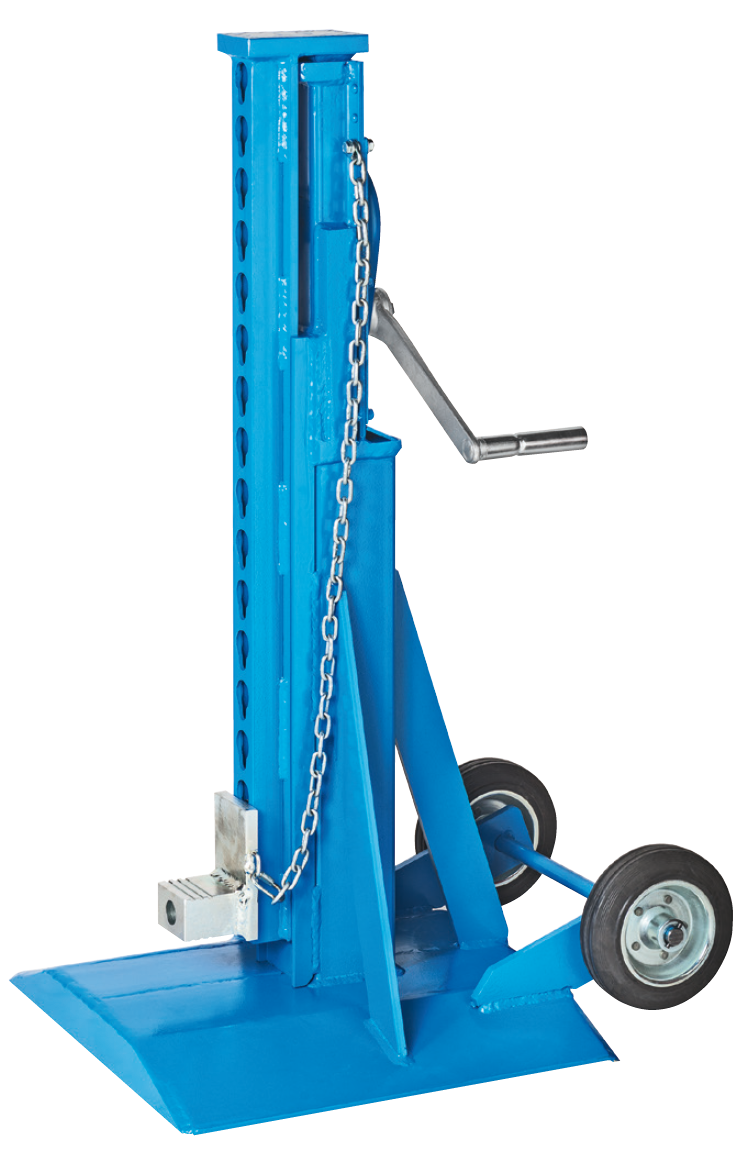

Pfaff KHB Karosseriehebebock
Sale!
Artikelnummer:
30077011
Hochwertige, verwindungssteife Stahlkonstruktion mit großer Grundplatte für hohe Stabilität.
- Gehärtete Getriebeteile und präzise bearbeitete Verzahnungen für verbessertes Handling und geringen Verschleiß.

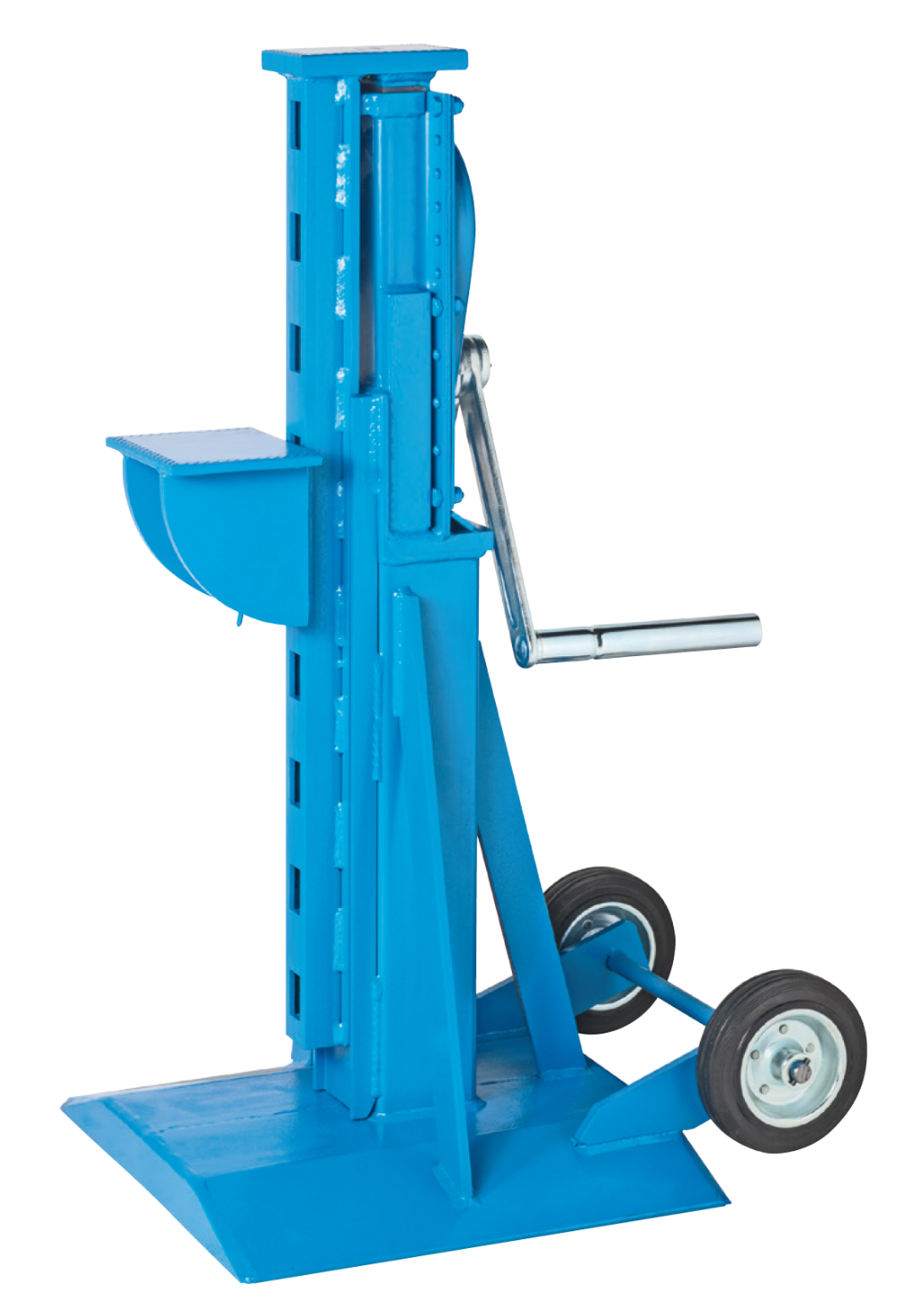

- Die Last kann entweder am Kopf oder an der verstellbaren Klaue abgestützt werden.
Technische Daten
| Modell | Art.-Nr. Siku | Tragfähigkeit kg | Bauhöhe mm | Hub ¹ mm | Handkraft bei Nennlast daN | Maß B mm | Maß C mm | Maß D mm | Maß E mm | Maß F mm | Maß O/P mm | Gewicht kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KHB 5000/500 | 30077011 | 5.000 | 1.100 | 500 | 18 | 540 | 500 | 80 | 140 | 250 | 70/70 | 80 |
| KHB 8000/500 | 30080012 | 8.000 | 1.100 | 500 | 26 | 540 | 500 | 100 | 170 | 300 | 150/180 | 111 |

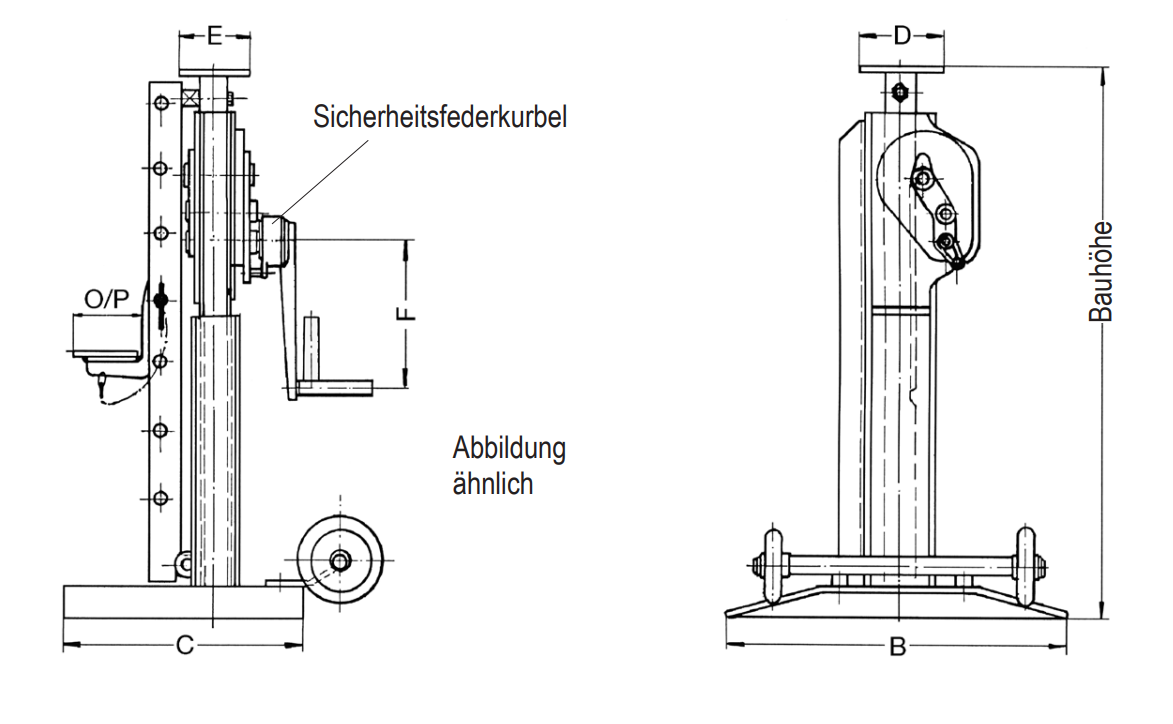

Abmessungen
| Modell | KHB 5000 | KHB 8000 |
|---|---|---|
| 1. Stufe, mm | 175 | 290 |
| 2. Stufe, mm | 230 | 396 |
| 3. Stufe, mm | 285 | 502 |
| 4. Stufe, mm | 340 | 608 |
| 5. Stufe, mm | 395 | 714 |
| 6. Stufe, mm | 450 | 820 |
| 7. Stufe, mm | 505 | 926 |
| 8. Stufe, mm | 560 | 1.032 |
| 9. Stufe, mm | 615 | – |
| 10. Stufe, mm | 670 | – |
| 11. Stufe, mm | 725 | – |
| 12. Stufe, mm | 780 | – |
| 13. Stufe, mm | 835 | – |
| 14. Stufe, mm | 890 | – |
