Pfaff STW-V Stahlwinde nach DIN 7355 mit verstellbarer Klaue

Sale!
Pfaff STW-V Stahlwinde nach DIN 7355 mit verstellbarer Klaue
769,00 € 689,03 €
zzgl. MwSt. und Versandkosten
Artikelnummer: N01905000

Die Klaue kann beliebig auf der Verstellschiene versetzt werden.

  • Die Last wird entweder auf der verstellbaren Klaue, oder dem Kopf der Stahlwinde aufgenommen.
  • Robuste Bodenplatte für hohe Standsicherheit.
  • Keine Traglastreduzierung auf der Klaue.
STW-V Stahlwinde nach DIN 7355 mit verstellbarer Klaue- Datenblatt
PDF – 973,1 KB 0 Downloads

Technische Daten

STW-V Raku

Modell Art.-Nr. Siku Tragfähigkeit kg Bauhöhe A mm Hub¹ mm Handkraft bei Nennlast daN Gewicht kg
STW-V 15 N01905000 1.500 725 350 28 17
STW-V 30 N01905001 3.000 725 350 28 23
STW-V 50 N01905002 5.000 725 300 28 29
STW-V 100 N01905003 10.000 792 300 40 46

STW-V Siku

Modell Art.-Nr. Raku Tragfähigkeit kg Bauhöhe A mm Hub¹ mm Handkraft bei Nennlast daN Gewicht kg
STW-V 15 N01905004 1.500 725 350 28 17
STW-V 30 N01905005 3.000 725 350 28 23
STW-V 50 N01905006 5.000 725 300 28 29
STW-V 100 N01905007 10.000 792 300 40 46

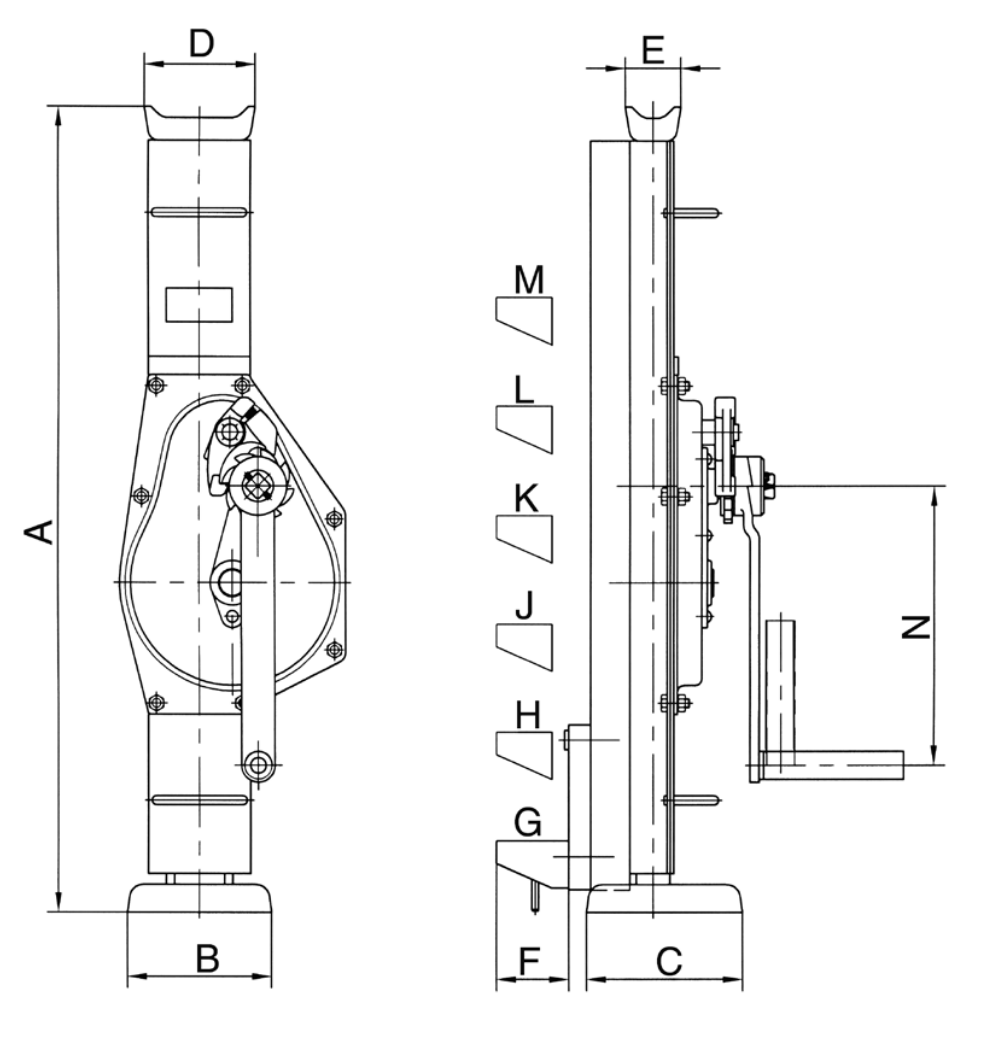

Abmessungen

Modell STW-V 15 STW-V 30 STW-V 50 STW-V 100
A, mm 725 725 725 800
B, mm 130 130 140 140
C, mm 140 140 160 160
D, mm 90 100 110 140
E, mm 50 50 68 76
F, mm 70 70 70 70
G, mm 80 80 80 85
H, mm 191
J, mm Klaue in Tragleiste 297
K, mm frei verstellbar 403
L, mm (55 mm Schritte) 509
M, mm 615
N, mm 250 250 250 300
