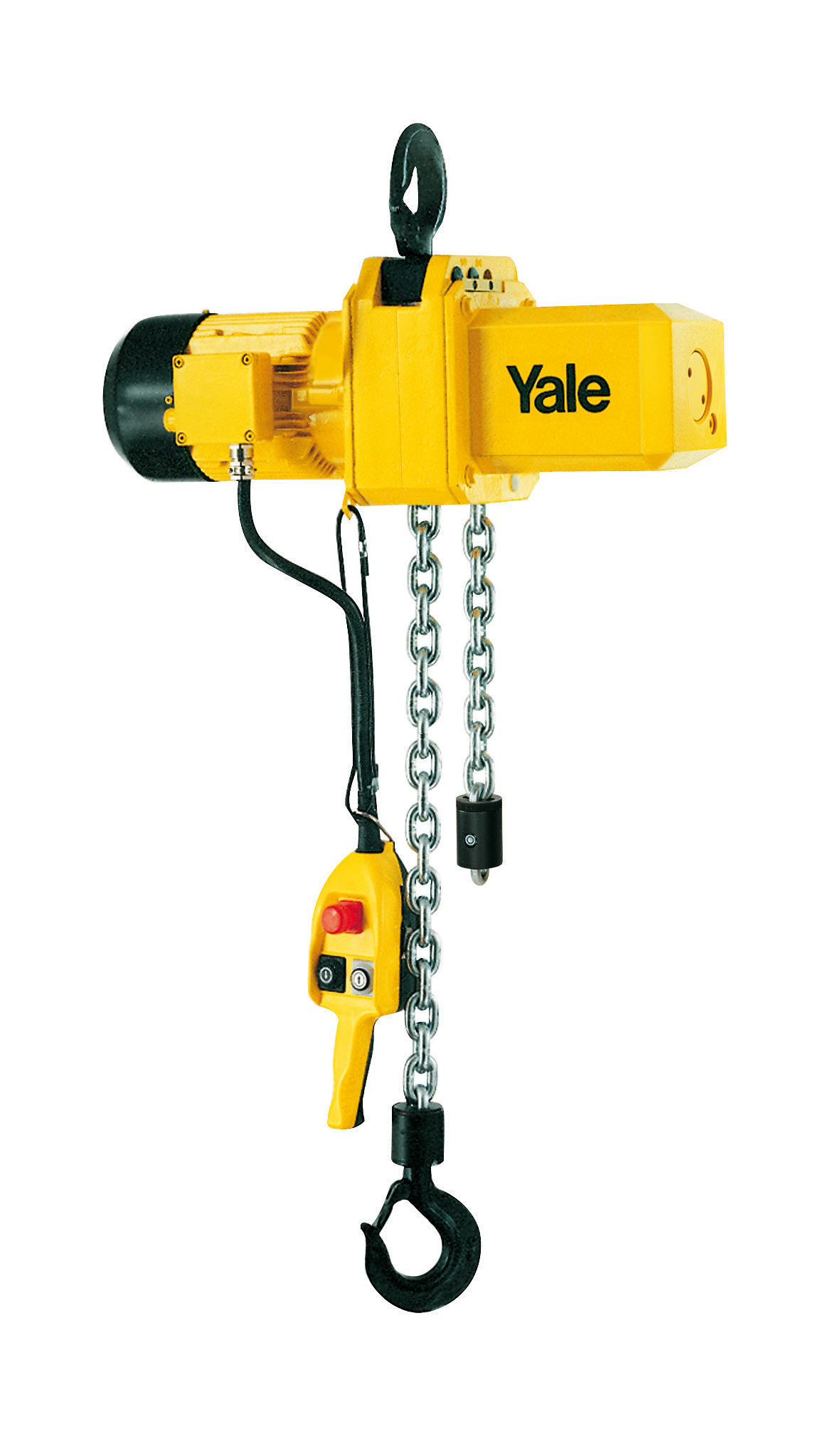

Yale® CPEF Elektrokettenzug

Sale!
Yale® CPEF Elektrokettenzug
4.986,00 € 4.736,70 €
zzgl. MwSt. und Versandkosten
Artikelnummer: N06000246
  • 42 V Schützsteuerung
  • 2 Jahre Garantie (Verschleißteile ausgenommen) sowie ein auf Lebensdauer geschmiertes Getriebe.
  • Ausgerüstet mit Motor-überhitzungsschutz durch Bi-Metallfühler.
  • Einschaltdauer 40 % ED bei einer Geschwindigkeit.
  • Der belastbare Käfigläufermotor hat eine nachstellbare Federdruckbremse, welche die Last auch bei Stromausfall sicher hält.
  • Standard Betriebsspannung: Eurospannung 400 Volt, 3 Phasen, 50 Hz.
  • Motor in Schutzart IP 55, Isolationsklasse F, gegen Eindringen von Staub und Spritzwasser.
  • Gekapselter Steuerschalter in Schutzart IP 65, gegen das Eindringen von Staub und Spritzwasser.
  • Das 5-taschige Lastkettenrad aus hochwertigem Einsatzstahl ist perfekt auf die Lastkette abgestimmt und garantiert einen ruhigen und exakten Lauf der Lastkette.
  • Das serienmäßige, im ölbad laufende Planetengetriebe sorgt für besondere Laufruhe.
  • Geschmiedete Trag- und Lasthaken aus alterungsbeständigem hochlegiertem Vergütungsstahl öffnen sich bei überlastung ohne zu brechen.
  • Die serienmäßig einsatzgehärtete, verzinkte, hochfeste Lastkette ist optimal auf das Lastkettenrad abgestimmt und garantiert damit hohe Sicherheit und sehr gute Verschleißeigenschaften entsprechend den derzeit gültigen nationalen und internationalen Normen.
  • Triebwerksgruppe 1 Am/M4, ausgenommen CPEF 20-8, CPEF 30-5 und CPEF 40-4 Triebwerksgruppe 1 Bm/M3.
Yale® CPEF Elektrokettenzug- Datenblatt
PDF – 3,5 MB 0 Downloads

Technische Daten

Modell Art.-Nr. Tragfähigkeit (kg) Anzahl Kettenstränge Kettenabmessungen d x t (mm) Triebwerksgruppe FEM/ISO Haupthub (m/min) Feinhub (m/min) Hubmotor (kW) Einschaltdauer ED (%) Gewicht* (kg)
CPEF 16-8 N06000246 1600 1 11,3 x 31 1Am/M4 8 2 2,3/0,58 40/20 93
CPEF 20-8 N06000248 2000 1 11,3 x 31 1Bm/M3 8 2 2,8/0,7 25/15 93
CPEF 25-5 N06000250 2500 1 11,3 x 31 1Am/M4 5 1,25 2,3/0,58 40/20 93
CPEF 30-5 N06000252 3000 1 11,3 x 31 1Bm/M3 5 1,25 2,8/0,7 25/15 93
CPEF 32-4 N06000254 3200 2 11,3 x 31 1Am/M4 4 1 2,3/0,58 40/20 112
CPEF 40-4 N06000256 4000 2 11,3 x 31 1Bm/M3 4 1 2,8/0,7 25/15 112
CPEF 50-2 N06000258 5000 2 11,3 x 31 1Am/M4 2,5 0,6 2,3/0,58 40/20 112
CPEF 75-1,6 N06000278 7500 3 11,3 x 31 1Am/M4 1,6 0,4 2,8/0,58 40/20 226
CPEF 100-2 N06041607 10000 4 11,3 x 31 1Am/M4 2,5 0,6 2 x 2,3/0,58 40/20 287

*Gewicht bei Normalhub (3 m)

Abmessungen

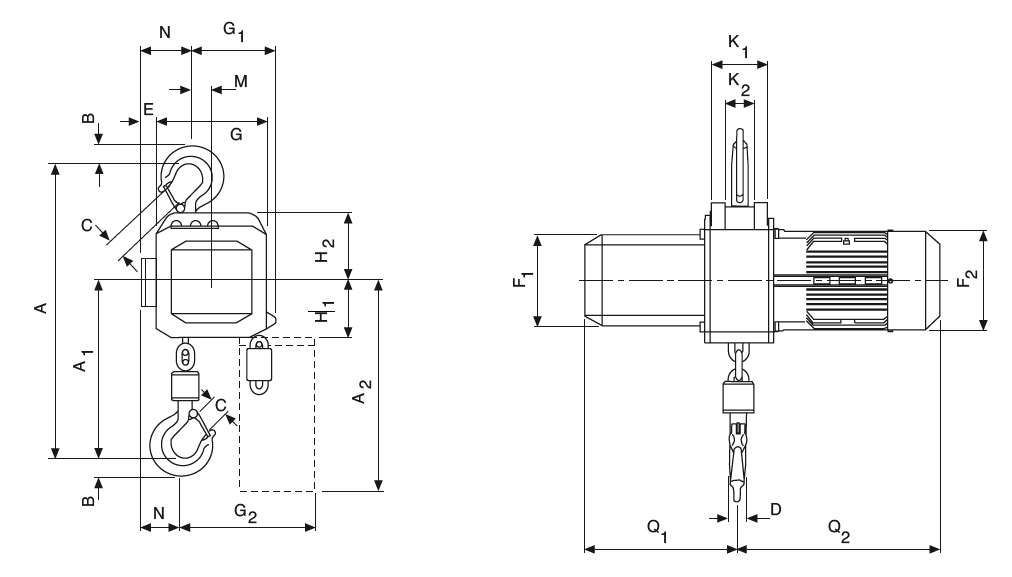

1.600 - 3.000 kg, 1-Strang

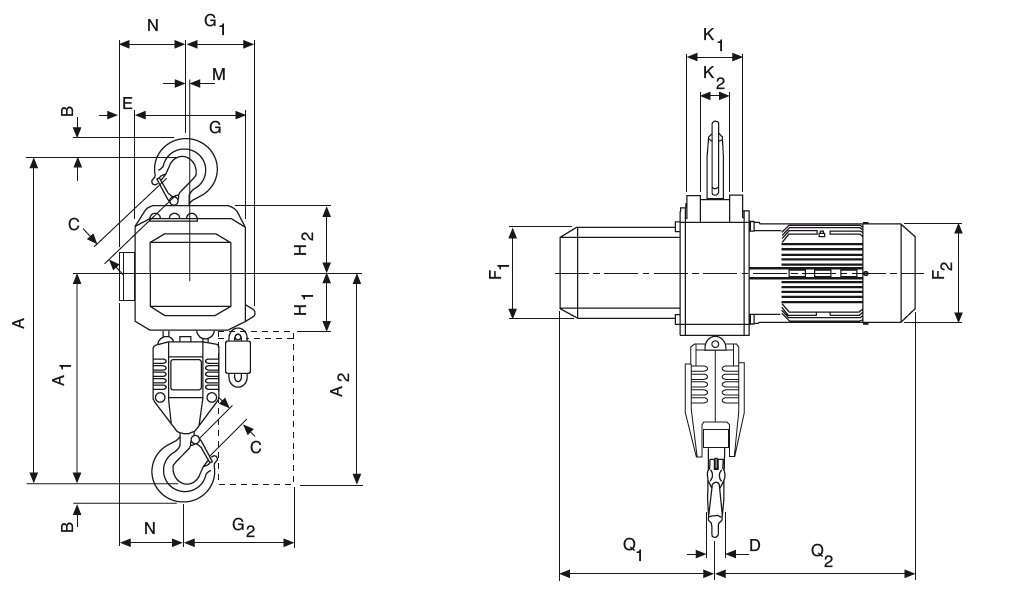

3.200 - 5.000 kg, 2-Strang

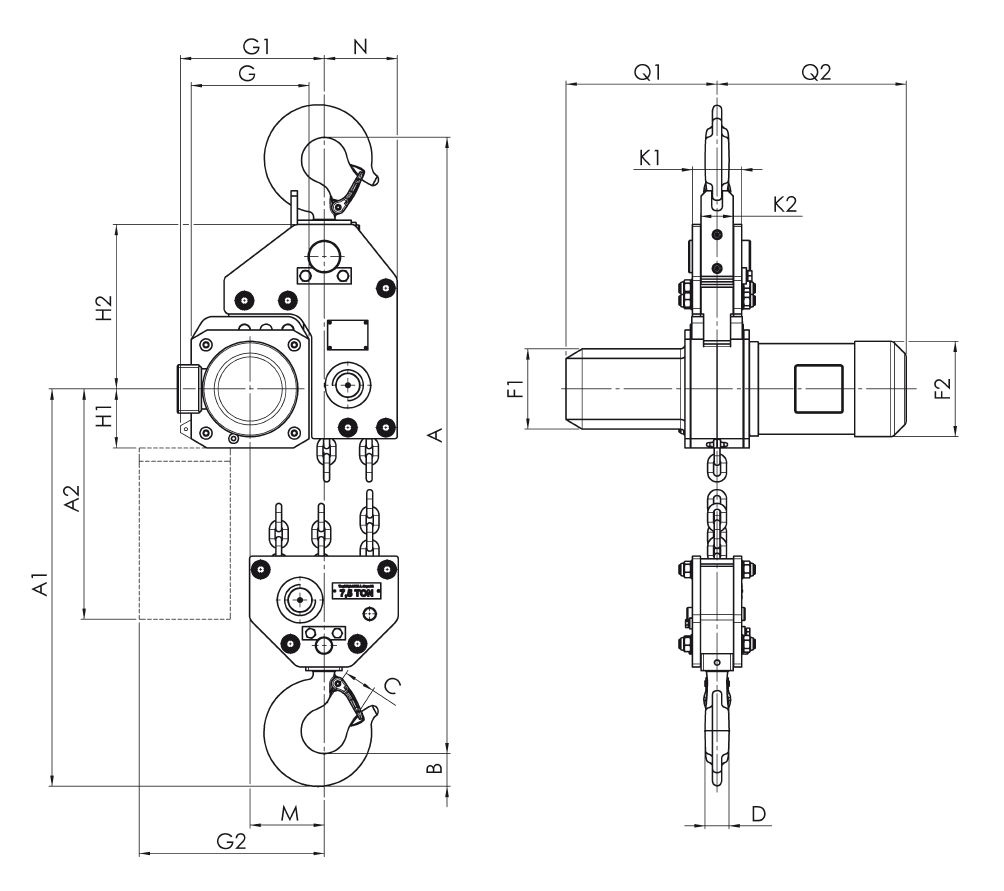

7.500 kg, 3-Strang

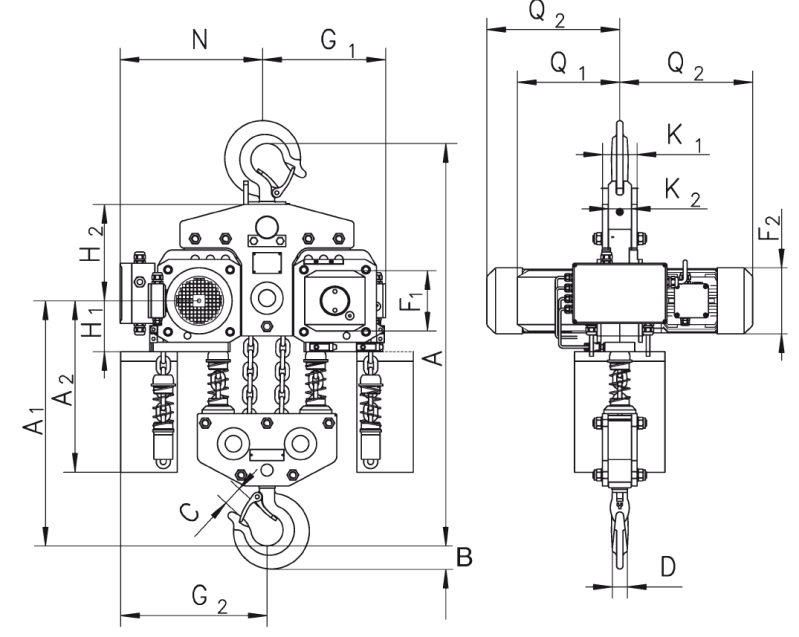

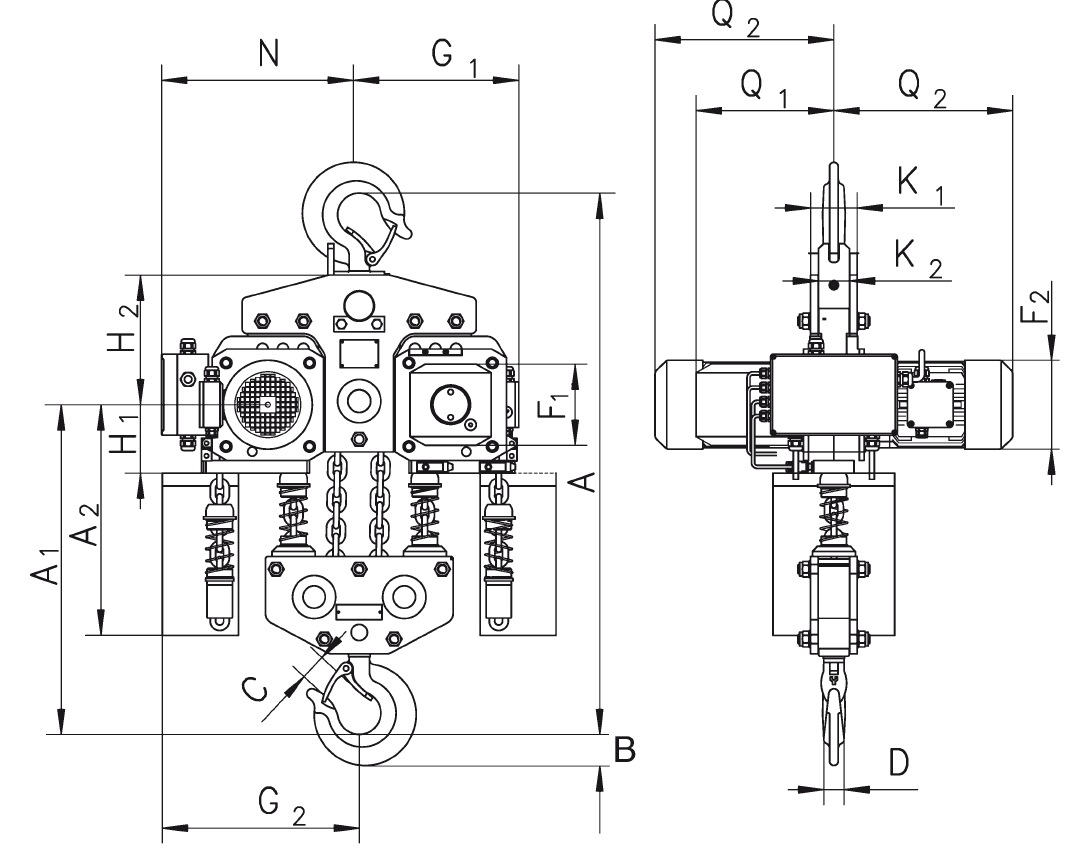

10.000 kg, 4-Strang

Modell CPE¹/CPEF 16-8 CPE¹/CPEF 20-8 CPE¹/CPEF 25-5 CPE¹/CPEF 30-5 CPE¹/CPEF 32-4 CPE¹/CPEF 40-4 CPE¹/CPEF 50-2 CPE¹/CPEF 75-1,6 CPE¹/CPEF 100-2
A (mm) 516 516 516 516 681 681 681 950 1068
A1 (mm) 286 286 286 286 428 428 428 479 651
A2 13 m (mm) 430 430 430 430 430 430 430 - -
A2 21 m (mm) 530 530 530 530 530 530 530 530 555
B (mm) 35 35 35 35 45 45 45 60 60
C (mm) 37 37 37 37 46 46 46 52 52
D (mm) 24 24 24 24 30 30 30 40/45 40/45
E (mm) 45/50 45/50 45/50 45/50 45/50 45/50 45/50 - -
F1 (mm) 160 160 160 160 160 160 160 160 160
F2 (mm) 184/195 184/195 184/195 184/195 184/195 184/195 184/195 184/195 184/195
G (mm) 220 220 220 220 220 220 220 220 -
G1 (mm) 180 180 180 180 140 140 140 293/298 340/345
G2 13 m (mm) 257 257 257 257 218 218 218 - -
G2 21 m (mm) 277 277 277 277 238 238 238 345 408
H1 (mm) 110 110 110 110 110 110 110 110 135
H2 (mm) 135 135 135 135 135 135 135 307 256
K1 (mm) 100 100 100 100 100 100 100 92 92
K2 (mm) 51 51 51 51 51 51 51 62 62
M (mm) 50 50 50 50 10 10 10 138 -
N (mm) 105/110 105/110 105/110 105/110 145/150 145/150 145/150 136 390
Q1 (mm) 280 280 280 280 280 280 280 280 280
Q2 (mm) 382/438 382/438 382/438 382/438 382/438 382/438 382/438 382/438 382/438

¹ Das Modell CPE mit einer Hubgeschwindigkeit ist auf Anfrage lieferbar. Die abweichenden Motormaße für CPE sind dabei zu berücksichtigen.
