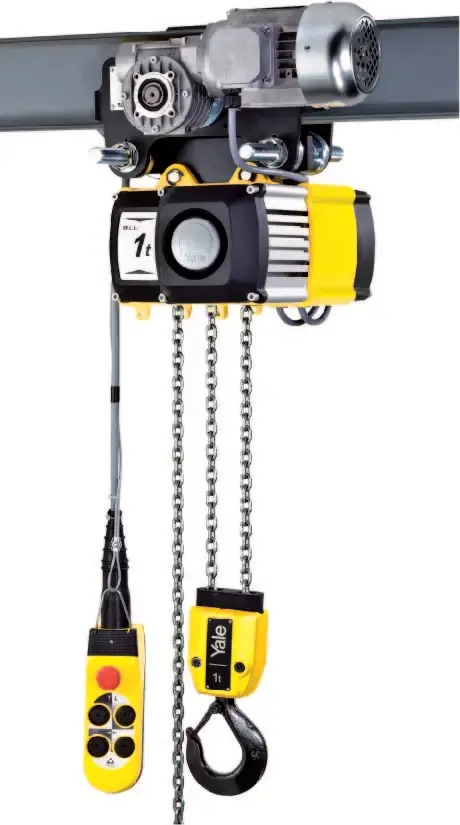

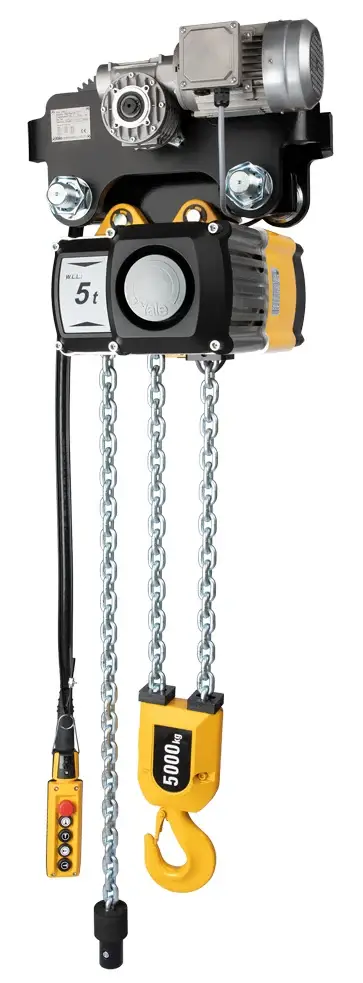

Yale® CPVF Elektrokettenzug, mit integriertem Elektrofahrwerk VTE

Sale!
Yale® CPVF Elektrokettenzug, mit integriertem Elektrofahrwerk VTE
2.581,00 € 2.451,95 €
zzgl. MwSt. und Versandkosten
Artikelnummer: -

Merkmale und Vorteile

  • Elektrokettenzug mit einer Hubgeschwindigkeit, Elektrofahrwerk mit einer Fahrgeschwindigkeit
  • Schützsteuerung mit 42 V Steuerspannung inkl. Hauptschütz für mehr Sicherheit.
  • Betriebsspannung: 400 V
  • Endlagenschalter für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe erheblich.
  • überlastsicherung (Rutschkupplung) bei allen Modellen. Die Rutschkupplung befindet sich außerhalb des Kraftflusses, wodurch eine ununterbrochene Verbindung zwischen Last und Bremse gewährleistet ist.
  • Die elektromagnetische Federdruckbremse hält die Last auch im Falle eines Stromausfalles sicher. Die Bremse ist wartungsfrei.
  • Aufhängung des Elektrokettenzuges mit Traghaken, Aufhängebügel oder Fahrwerk wahlweise möglich. Der bauseitige Umbau von einer Aufhängung auf die andere ist denkbar einfach.
  • Die Hubhöhe (Kettenlänge) wird individuell nach Kundenauftrag ausgeführt.
  • Das serienmäßige, im ölbad (Fließfettschmierung bei CPV/F 2-8 und 5-4 sowie CPV 2-4 und 5-2) laufende, einsatzgehärtete Getriebe mit durchgehender Schrägverzahnung sorgt für besondere Laufruhe und lange Lebensdauer.
  • Kettenführung aus Stahl. Kettenführung beim kleinsten Elektrokettenzug CPV/F 2-8 und 5-4 sowie CPV 2-4 und 5-2 aus hochfestem thermoplastischem Kunststoff (POM).
  • Schutzart IP 55
  • Kettenspeicher optional als Zubehör erhältlich.
  • 2 Jahre Garantie (Verschleißteile ausgenommen).
  • Standard-Flanschbreite 58-180 mm²
  • Optionale Flanschbreite 180-300 mm möglich



¹ Modelle CPVF 2-8, CPVF 5-4 sind nur mit Fahrwerken mit einer Fahrgeschwindigkeit, 11 m/min oder 18 m/min, lieferbar!

² Das Fahrwerk bei Modellen CPVF 25-8, CPVF 50-4 ist auf Flanschbreiten 98 - 180 mm einsetzbar!

Yale® CPV Elektrokettenzug- Datenblatt
PDF – 2,5 MB 2 Downloads

Technische Daten



Tragfähigkeit (kg) Modell Anzahl Kettenstränge Kettenabmessungen d x t (mm) Triebwerksgruppe FEM/ISO Haupt-Hubgeschwindigkeit (m/min) Fein-Hubgeschwindigkeit (m/min) Hubmotor (kW) ED (%) Gewicht (kg)
125 CPV 2-8 1 4 x 12,2 3m/M6 8 - 0,37 75 17
125 CPVF 2-8 1 4 x 12,2 3m/M6 8 2 0,37/0,09 50/25 18
250 CPV 2-8 1 4 x 12,2 1Am/M4 8 - 0,37 50 17
250 CPVF 2-8 1 4 x 12,2 1Am/M4 8 2 0,37/0,09 33/17 18
250 CPVF 2-18 1 5 x 15,1 1Am/M4 18 4,5 0,75/0,18 33/17 27
320 CPV 5-8 1 5 x 15,1 3m/M6 8 - 0,75 67 26
320 CPVF 5-8 1 5 x 15,1 3m/M6 8 2 0,75/0,18 45/22 27
500 CPV 5-4 2 4 x 12,2 1Am/M4 4 - 0,37 50 20
500 CPVF 5-4 2 4 x 12,2 1Am/M4 4 1 0,37/0,09 33/17 21
500 CPV 5-8 1 5 x 15,1 1Am/M4 8 - 0,75 50 26
500 CPVF 5-8 1 5 x 15,1 1Am/M4 8 2 0,75/0,18 33/17 27
500 CPVF 5-18 1 7,1 x 20,5 1Am/M4 18 4,5 1,5/0,37 33/17 59
630 CPV 10-8 1 7,1 x 20,5 3m/M6 8 - 1,5 67 58
630 CPVF 10-8 1 7,1 x 20,5 3m/M6 8 2 1,5/0,37 45/22 59
1000 CPV 10-4 2 5 x 15,1 1Am/M4 4 - 0,75 50 28
1000 CPVF 10-4 2 5 x 15,1 1Am/M4 4 1 0,75/0,18 33/17 29
1000 CPV 10-8 1 7,1 x 20,5 1Am/M4 8 - 1,5 50 58
1000 CPVF 10-8 1 7,1 x 20,5 1Am/M4 8 2 1,5/0,37 33/17 59
1500 CPV 20-4 2 7,1 x 20,5 2m/M5 4 - 1,5 62 63
1500 CPVF 20-4 2 7,1 x 20,5 2m/M5 4 1 1,5/0,37 41/21 64
2000 CPV 20-4 2 7,1 x 20,5 1Am/M4 4 - 1,5 50 63
2000 CPVF 20-4 2 7,1 x 20,5 1Am/M4 4 1 1,5/0,37 33/17 64
2000 CPVF 25-8 1 11,3 x 31 2m/M5 8 2 3,6/0,9 39/20 85
2500 CPVF 25-8 1 11,3 x 31 1Am/M4 8 2 3,6/0,9 33/17 85
3200 CPVF 50-4 2 11,3 x 31 3m/M6 4 1 3,6/0,9 44/22 98
5000 CPVF 50-4 2 11,3 x 31 1Am/M4 4 1 3,6/0,9 33/17 98

Abmessungen

Modell CPV/CPVF 2-8 / CPV 2-4 CPV/CPVF 5-4 / CPV 5-2 CPVF 2-18 / CPV/CPVF 5-8 CPV/CPVF 10-4 CPVF 5-18 / CPV/CPVF 10-8 CPV/CPVF 20-4 CPVF 25-8 CPVF 50-4
A3 (mm) 199 199 228 228 263 263 339 339
A4 Maß mit Kettenspeicher Gr. I (mm) 379 (15 m) 379 (7,5 m) 508 (10 m) 508 (5 m) 593 (12 m) 593 (6 m) 631 (13 m) 631 (6 m)
A4 Maß mit Kettenspeicher Gr. II (mm) 449 (32 m) 449 (16 m) 558 (22 m) 558 (11 m) 673 (18 m) 673 (9 m) 815 (25 m) 815 (12 m)
A4 Maß mit Kettenspeicher Gr. III (mm) 519 (52 m) 519 (26 m) 638 (40 m) 638 (20 m) 768 (25 m) 768 (12 m) 905 (30 m) 905 (15 m)
A4 Maß mit Kettenspeicher Gr. IV (mm) - - 830 (64 m) 830 (32 m) 968 (40 m) 968 (20 m) - -
A5 (mm) 365 401 389 462 460 558 648 738
b (mm) A = 58 - 180B = 180 - 300 A = 58 - 180B = 180 - 300 A = 58 - 180B = 180 - 300 A = 58 - 180B = 180 - 300 A = 58 - 180B = 180 - 300 A = 58 - 180B = 180 - 300 A = 98 - 180B = 180 - 300 A = 98 - 180B = 180 - 300
H1 (mm) 25 25 24 24 23 23 30 30
H3 (mm) 113 113 129 129 129 129 178 178
H4 VTG (mm) 95 95 95 95 95 95 149 149
H4 VTE (mm) 142 142 142 142 142 142 121 121
I Rollfahrwerk (mm) 72 72 72 72 96 96 142 142
I Haspelfahrwerk (mm) 76 76 77 77 98 98 149 149
L VTP/VTG (mm) 310 310 310 310 360 360 525 525
L1 (mm) 130 130 130 130 150 150 209 209
L2 VTE (mm) 255 255 255 255 255 255 292 292
L2 VTF (mm) 222 222 263 263 263 263 296 296
L3 (mm) 135 135 155 155 180 180 263 263
L4 (mm) 131 111 173 161 203 203 258 208
O (mm) 60 60 60 60 80 80 125 125
P (mm) 171 171 180 180 180 180 172 172
P1 (mm) 236 236 246 246 246 246 233 233
S (mm) b + 50 b + 50 b + 50 b + 50 b + 54 b + 54 b + 70 b + 70
T (mm) 94 94 94 94 94 94 94 94
tmax. (mm) 12 12 19 19 19 19 27 27
